Патент на изобретение №2273598

(54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ ГРУЗОВ

(57) Реферат:

Изобретение относится к области транспортной техники. Устройство содержит установленные последовательно рольганги, рабочие плоскости которых наклонены в сторону перемещения груза, размещенные между рольгангами перегрузочные устройства, выполненные в виде платформ с приводными роликами, установленных на прикрепленных к каркасам направляющих. Платформа механически соединена с приводом ее вертикального перемещения и оснащена системой датчиков, электрически соединенной с блоком управления и приводами вертикального перемещения платформы и приводных роликов. Согласно изобретению рольганги опираются на несущие стальные канаты, прикрепленные к выполненным стальными каркасам перегрузочных устройств с возможностью передачи усилий на эти каркасы и гашения скорости груза на концевых участках рольгангов. Канаты снабжены для их стабилизации системой прикрепленных к существующим зданиям или сооружениям или анкерным фундаментам тросов, оснащенных натяжными приспособлениями и при необходимости гасителями колебаний и расчалками. Над рабочими плоскостями рольгангов установлена светопрозрачная арочная кровля. Изобретение позволяет снизить металлоемкость и повысить удобство эксплуатации при перемещении грузов на дальние расстояния в условиях городской застройки. 5 ил.

Устройство относится к области транспортной техники, представляет собой большепролетное сооружение – подвесную дорогу и предназначено для скоростной поточной транспортировки штучных грузов (грузосодержащих контейнеров или капсул с пассажирами), в том числе в условиях городской застройки.

Наиболее близким аналогом является устройство для транспортировки грузов, работающее в автоматическом режиме, содержащее установленные последовательно рольганги, рабочие плоскости которых наклонены в сторону перемещения груза, размещенные между рольгангами перегрузочные устройства, выполненные в виде платформ с приводными роликами, установленных на прикрепленных к каркасам направляющих, снабженных стопорными приспособлениями и приспособлениями для останова груза, причем платформа механически соединена с приводом ее вертикального перемещения и оснащена системой датчиков, электрически соединенной с блоком управления и приводами вертикального перемещения платформы и приводных роликов (Ивановский К.Е. И др. “Роликовые и дисковые конвейеры и устройства», М., Машиностроение, 1973, с.203-204).

Недостатки известного устройства – высокая металлоемкость за счет необходимости использования станин, а также невозможность использования устройства для транспортирования грузов на дальние расстояния в условиях городской застройки.

Техническим результатом заявленного изобретения является снижение металлоемкости при использовании устройства для транспортирования грузов на дальние расстояния.

Этот технический результат достигается тем, что в устройстве для транспортировки грузов, работающем в автоматическом режиме, содержащем установленные последовательно рольганги, рабочие плоскости которых наклонены в сторону перемещения груза, размещенные между рольгангами перегрузочные устройства, выполненные в виде платформ с приводными роликами, установленных на прикрепленных к каркасам направляющих, снабженных стопорными приспособлениями и приспособлениями для останова груза, платформа механически соединена с приводом ее вертикального перемещения и оснащена системой датчиков, электрически соединенной с блоком управления и приводами вертикального перемещения платформы и приводных роликов, рольганги опираются на несущие стальные канаты, прикрепленные к выполненным стальными каркасам перегрузочных устройств с возможностью передачи усилий на эти каркасы и гашения скорости груза на концевых участках рольгангов, при этом канаты снабжены для их стабилизации системой прикрепленных к существующим зданиям или сооружениям или анкерным фундаментам тросов, оснащенных натяжными приспособлениями и при необходимости гасителями колебаний и расчалками, а над рабочими плоскостями рольгангов установлена светопрозрачная арочная кровля.

Изобретение иллюстрируется чертежами, где

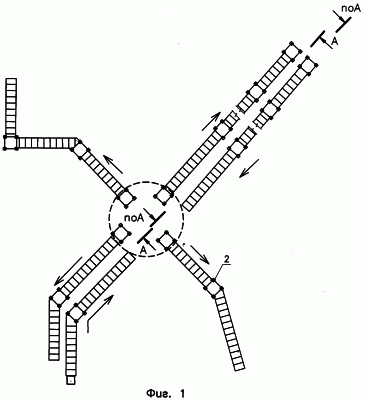

на фиг.1 изображено устройство в плане (вид сверху),

на фиг.2 – разрез А-А к фиг.1,

на фиг.3 – разрез Б-Б к фиг.2,

на фиг.4 – разрез В-В к фиг.2,

на фиг.5 – узел I к фиг.2.

Устройство включает снабженные холостыми роликами 1 последовательно установленные рольганги, опирающиеся на прикрепленные к стальным каркасам 2 перегрузочных устройств с возможностью восприятия каркасами усилий стальные канаты 3, стабилизированные тросами 4, оснащенными натяжными приспособлениями 5, а при необходимости гасителями колебаний 6 и расчалками 14.

Длина заготовок канатов 3 назначается большей, нежели расстояние по прямой между точками закрепления канатов к опорам – каркасам 2. Рабочие плоскости рольгангов имеют наклон в сторону перемещения груза 1-5% и концевые участки с противоположным уклоном для гашения скорости груза. Это обеспечивается приданием соответствующей формы несущему канату 3.

Между рольгангами размещены перегрузочные устройства, выполненные в виде платформ 9 с приводными роликами 12 и их приводом 13, установленных на прикрепленные к каркасам 2, оснащенные ограничителями 7 направляющие 8 и снабженных приводом вертикального перемещения 10 и стопорными приспособлениями (колодочными тормозами) 11.

Приводы 10 и 13, стопорные приспособления 11 электрически соединены с системой датчиков и блоком управления (не показаны).

Приспособления для останова груза образуют прикрепленные к вертикальным направляющим 8 швеллеры с амортизаторами 15 и 16.

Для защиты рабочей плоскости рольгангов от атмосферных осадков устраивается арочная светопрозрачная кровля 17.

Заявляемое устройство работает в автоматическом режиме следующим образом.

Груз подается на платформу 9, затем включается привод 10 вертикального перемещения платформы, а после ее подъема – привод 13, и груз сталкивается приводными роликами 12 на рабочую плоскость рольганга. Платформа возвращается в исходное положение. Гашение скорости осуществляется на концевом противоположного уклона (или горизонтальном) участке рольганга, а полный останов – между двумя амортизаторами 15, 16, образующими «ловушку» после опускания платформы 9 на несколько сантиметров. После этого производится подъем груза и перегруз (сталкивание) его на рабочую плоскость очередного рольганга.

Формула изобретения

Устройство для транспортировки грузов, работающее в автоматическом режиме, содержащее установленные последовательно рольганги, рабочие плоскости которых наклонены в сторону перемещения груза, размещенные между рольгангами перегрузочные устройства, выполненные в виде платформ с приводными роликами, установленных на прикрепленных к каркасам направляющих, снабженных стопорными приспособлениями и приспособлениями для останова груза, причем платформа механически соединена с приводом ее вертикального перемещения и оснащена системой датчиков, электрически соединенной с блоком управления и приводами вертикального перемещения платформы и приводных роликов, отличающееся тем, что рольганги опираются на несущие стальные канаты, прикрепленные к выполненным стальными каркасам перегрузочных устройств с возможностью передачи усилий на эти каркасы и гашения скорости груза на концевых участках рольгангов, и снабжены для их стабилизации системой прикрепленных к существующим зданиям или сооружениям или анкерным фундаментам тросов, оснащенных натяжными приспособлениями и при необходимости гасителями колебаний и расчалками, а над рабочими плоскостями рольгангов установлена светопрозрачная арочная кровля.

РИСУНКИ
