Патент на изобретение №2273520

(54) ДРОБИЛКА

(57) Реферат:

Изобретение относится к устройствам для измельчения материалов. Дробилка содержит молотковый ротор, состоящий из дисков, осей и молотков, расположенный в дробильной камере, ограниченной декой с загрузочной горловиной и жалюзийными решетами с торцевых сторон, за которыми расположены осадительные камеры, отличающаяся тем, что молотки, примыкающие к жалюзийным решетам, в зоне створок развернуты по винтовой линии в направлении, противоположном направлению отгиба створок жалюзийного решета. Изобретение позволяет интенсифицировать процесс измельчения. 2 ил.

Изобретение относится к устройствам для измельчения материалов и может быть применено в сельском хозяйстве, преимущественно, для дробления фуражного зерна.

Известен молоток молотковой дробилки, содержащий пластину с отверстиями для крепления на роторе, выполненный изогнутым в средней части в виде пропеллера [1].

Наиболее близким по техническому решению к предлагаемому изобретению является дробилка, содержащая молотковый ротор, состоящий из дисков, осей и молотков, расположенный в дробильной камере, ограниченной декой с загрузочной горловиной и жалюзийными решетами с торцевых сторон, за которыми расположены осадительные камеры [2].

Данная конструкция обладает рядом недостатков:

– возможность переизмельчения материала из-за несвоевременного отвода готового продукта из зоны измельчения;

– недостаточная для транспортирования готового продукта скорость воздушного потока на выходе из дробилки.

В предлагаемой дробилке, содержащей молотковый ротор, состоящий из дисков, осей и молотков, расположенный в дробильной камере, ограниченной декой с загрузочной горловиной и жалюзийными решетами с торцевых сторон, за которыми расположены осадительные камеры, молотки, примыкающие к жалюзийным решетам, в зоне створок развернуты по винтовой линии в направлении, противоположном направлению отгиба створок жалюзийного решета.

Выполнение молотков, примыкающих к жалюзийным решетам, развернутыми по винтовой линии в направлении, противоположном направлению отгиба створок жалюзийного решета, способствует своевременному отводу измельченного продукта из зоны измельчения, за счет организации воздушного режима в дробильной камере по принципу осевого вентилятора и перемещения измельчаемого материала вдоль оси ротора из центра дробильной камеры к жалюзийным решетам. Что способствует своевременной эвакуации готового продукта из дробильной камеры.

Таким образом, в совокупности указанных признаков, обеспечивается новизна решения и интенсифицируется процесс измельчения.

В результате анализа отличительных признаков, а именно выполнение молотков примыкающих к жалюзийным решетам, в зоне створок развернутыми по винтовой линии в направлении, противоположном направлению отгиба створок жалюзийного решета, не обнаружено их идентичного исполнения в других технических решениях. Данное обстоятельство дает полное основание считать, что решение соответствует критерию “изобретательский уровень”.

Данное изобретение поясняется чертежами.

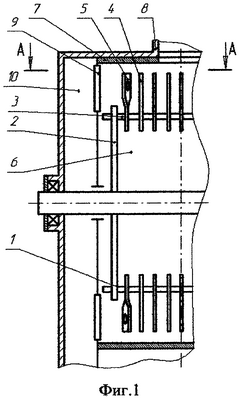

На фиг.1 изображен общий вид дробилки; на фиг.2 изображен увеличенный разрез А-А на фиг.1, с указанием направления вращения.

Дробилка содержит молотковый ротор 1, состоящий из дисков 2, осей 3 и молотков 4 и 5, расположенный в дробильной камере 6, ограниченной декой 7 с загрузочной горловиной 8 и жалюзийными решетами с торцевых сторон 9, за которыми расположены осадительные камеры 10. Молотки 5, примыкающие к жалюзийным решетам 9, в зоне створок развернуты по винтовой линии в направлении, противоположном направлению отгиба створок жалюзийного решета.

Дробилка работает следующим образом. Подлежащий измельчению материал через загрузочную горловину 8 поступает в дробильную камеру 6, где измельчается в результате взаимодействия с ротором 1 и декой 7. При вращении ротора 1 молотки 5 примыкающие к жалюзийным решетам 9 организуют воздушный поток в дробильной камере по принципу осевого вентилятора, который перемещает измельчаемый материал вдоль оси ротора 1 из центра дробильной камеры 6 к жалюзийным решетам 9. Готовый продукт под действием воздушного потока, выводится через жалюзийные решета 9 в осадительные камеры 10, а оттуда за пределы дробилки.

Литература

1. А.С. 1036366 (SU) Молоток молотковой дробилки / Т.Я. Андрюхин, опубл. в 1983, Бюл. №31.

2. Свидетельство на полезную модель №16831 (RU) Молотковая дробилка / Н.Ф. Баранов, Р.Н. Баранов, М.С. Поярков, А.С. Филинков, В.Н. Шулятьев, опубл. в 2001, Бюл. №5 – прототип.

Формула изобретения

Дробилка, содержащая молотковый ротор, состоящий из дисков, осей и молотков, расположенный в дробильной камере, ограниченной декой с загрузочной горловиной и жалюзийными решетами с торцевых сторон, за которыми расположены осадительные камеры, отличающаяся тем, что молотки, примыкающие к жалюзийным решетам, в зоне створок развернуты по винтовой линии в направлении, противоположном направлению отгиба створок жалюзийного решета.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.10.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
