Патент на изобретение №2272775
|
||||||||||||||||||||||||||
(54) РОЛИКООПОРА ЛЕНТОЧНОГО КОНВЕЙЕРА
(57) Реферат:
Изобретение относится к области ленточных транспортеров. Роликоопора ленточного конвейера содержит ролик, с обеих сторон внутренней поверхности которого с равным интервалом к нему прикреплены металлические прутки, оси которых образуют с осью ролика угол, равный углу изгиба ленты конвейера, а противоположные концы металлических прутков прикреплены к основаниям, на которых смонтированы подшипниковые узлы. Технический результат заключается в упрощении конструкции роликоопоры ленточного конвейера. 1 ил.
Изобретение относится к области ленточных конвейеров. Известна роликоопора ленточного конвейера (см. а.с. СССР №343920, от 02.11.1971, МКИ 6 В 65 G 39/10), содержащая наклонно смонтированные на раме ролики, размещенные на осях, нижние концы которых шарнирно соединены между собой, а верхние концы прикреплены к штокам, например, гидроцилиндра посредством соединительных элементов, причем каждый соединительный элемент выполнен в виде рычага с прорезью, а на раме в месте крепления роликов укреплен палец, размещенный в прорези рычага. Недостатком известной роликоопоры является высокая сложность ее конструкции. Известна роликоопора (см. а.с. СССР №251443 от 29.07.1968, МКИ 6 В 65 G 39/10), содержащая раму, на которой смонтированы расположенный в горизонтальной плоскости центральный ролик и шарнирно закрепленные с внутренней стороны подвижные в вертикальной плоскости боковые ролики, внешние концы осей которых контактируют с копирными направляющими в виде кулачков, смонтированных на поворотной оси. Недостатком известной роликоопоры является высокая сложность ее конструкции. Известна роликоопора, принятая за прототип (см. а.с. СССР №430015 от 03.05.1974, МКИ 6 В 65 G 39/10), содержащая балку, средний ролик и подвижные в вертикальной плоскости боковые ролики, причем средний ролик закреплен на раме, подвижно установленной вдоль опорной балки и шарнирно связанной с боковыми роликами. Недостатком известной роликоопоры является высокая сложность ее конструкции. Целью изобретения является устранение указанного недостатка, а именно упрощение конструкции роликоопоры ленточного конвейера. Указанная цель достигается тем, что в роликоопоре ленточного конвейера, содержащей средний ролик, с обеих сторон внутренней поверхности последнего с равными интервалами к нему прикреплены металлические прутки, оси которых образуют с осью среднего ролика угол, равный углу изгиба ленты конвейера, а противоположные концы металлических прутков прикреплены к основаниям, на которых смонтированы подшипниковые опоры. Сущность изобретения иллюстрируется графическими материалами, где на чертеже представлена роликоопора ленточного конвейера в разрезе. Роликоопора ленточного конвейера содержит средний ролик 1, с обеих сторон внутренней поверхности которого с равными интервалами к нему прикреплены металлические прутки 2. Противоположные концы металлических прутков 2 прикреплены к основаниям 3, на которых смонтированы подшипниковые узлы 4. Конвейерная лента 5, опираясь на заявляемую роликоопору, изгибается, образуя желоб. Полуоси, прикрепленные к раме (не показаны), входят в подшипниковые узлы 4. Роликоопора работает следующим образом. При движении конвейерной ленты 5 за счет сил трения происходит вращение роликоопоры в подшипниковых узлах 4. Применение заявляемой роликоопоры позволит упростить ее конструкцию, снизив одновременно и материалоемкость, а также в три раза количество используемых подшипников.
Формула изобретения
Роликоопора ленточного конвейера, содержащая ролик, отличающаяся тем, что с обеих сторон внутренней поверхности последнего с равным интервалом к нему прикреплены металлические прутки, оси которых образуют с осью ролика угол, равный углу изгиба ленты конвейера, а противоположные концы металлических прутков прикреплены к основаниям, на которых смонтированы подшипниковые узлы.

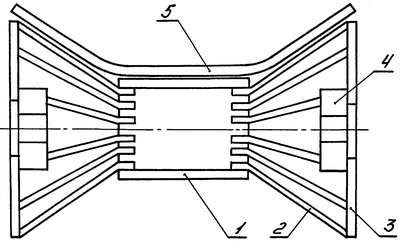

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.06.2007
Извещение опубликовано: 27.01.2009 БИ: 03/2009
|
||||||||||||||||||||||||||
