Патент на изобретение №2272573
|
||||||||||||||||||||||||||
(54) СПОСОБ УЛЬТРАЗВУКОВОЙ ДОППЛЕРОВСКОЙ ВИЗУАЛИЗАЦИИ АРТЕРИИ АДАМКЕВИЧА
(57) Реферат:
Изобретение относится к медицине, а именно к ультразвуковой диагностике нарушений кровоснабжения спинного мозга. Для поиска и визуализации артерии Адамкевича сканирование осуществляется из заднего интраламинарного горизонтального доступа последовательно справа и слева от суставных отростков на уровнях от Th9-Th10 до L1-L2 в режиме энергетической допплерографии с последующей регистрацией и анализом допплеровского спектра с использованием фазированного электронного датчика для кардиологических исследований с допплеровской частотой 1,6-2,0 МГц. Способ позволяет за счет сочетания выбора наиболее эффективного датчика, его позиции и режима ультразвукового исследования осуществить визуализацию артерии и на основании выявляемых нарушений допплеровского спектра, оценить нарушения кровотока, приводящие к развитию процессов ишемии спинного мозга. 3 ил.
(56) (продолжение): CLASS=”b560m”FALKENBACH A. et al. Pain in chronic arterial occlusive disease – the effect of improved macrocirculation on pseudo-radicular irritation. Wien Klin Wochenschr. 1991;103(8):222-6.
Способ основан на том, что для визуализации канала на уровне межпозвонкового диска сканирование осуществляется последовательно справа и слева через пространство между остистыми и суставными отростками в сагиттальной плоскости с использованием стандартного абдоминального конвексного датчика с рабочей частотой 3,5 МГц в положении пациента лежа на животе. Использование данного способа позволяет визуализировать спинно-мозговой канал из заднего доступа на поясничном уровнях, измерять его размеры, оценивать наличие деформаций, стеноза и других изменений, обусловленных патологическими изменениями межпозвонковых дисков. Задачей настоящего изобретения является разработка метода ультразвуковой визуализации артерии Адамкевича в латеральном сегменте корешкового канала с использованием допплеровского режима из заднего доступа в горизонтальной плоскости, основанного на сочетании выбора наиболее эффективного датчика, его позиции и режима ультразвукового исследования, что позволяет осуществлять визуализацию артерии и на основании выявляемых нарушений допплеровского спектра оценивать нарушения кровотока, приводящие к развитию процессов ишемии спинного мозга. Техническим результатом данного изобретения является возможность диагностики нарушения кровотока в артерии Адамкевича, приводящего к развитию ишемической миелопатии, с использованием широкодоступного, неинвазивного, лишенного дозовой лучевой нагрузки ультразвукового метода. Указанная задача реализуется за счет того, что в известном способе ультразвукового исследования спинно-мозгового канала согласно изобретению для поиска и визуализации артерии Адамкевича сканирование осуществляется из заднего интраламинарного горизонтального доступа последовательно справа и слева от суставных отростков на уровнях от Th9-Th10 до L1-L2 в режиме энергетической допплерографии с последующей регистрацией и анализом допплеровского спектра с использованием фазированного электронного датчика для кардиологических исследований с допплеровской частотой 1,6-2,0 МГц. Способ является легковоспроизводимым, неинвазивным, не несет лучевой нагрузки, что допускает возможность многократного использования. Проведенные исследования по патентным и научно-техническим источникам информации показали, что предлагаемый способ неизвестен и не следует явным образом из изученного уровня техники, т.е. соответствует критериям «новизна» и «изобретательский уровень». Предлагаемый способ может быть применен в любом медицинском учреждении, оснащенном ультразвуковым прибором с набором датчиков и пакетом программ для исследования сердца, включая программы для проведения энергетической допплерографии. Следовательно, практически применим. Заявленный способ осуществляется следующим образом. Исследование выполняется без какой-либо предварительной подготовки, в положении пациента «сидя» спиной к исследователю или «лежа» на животе. Используется фазированный электронный датчик для исследования сердца с рабочей частотой 2,0-3,5 МГц и допплеровской частотой 1,6-2,0 МГц. Первоначально идентифицируется нижне-грудной отдел позвоночника от уровня Th9-Th10 до уровня L1-L2 как наиболее вероятная области вхождения артерии в спинно-мозговой канал. Затем последовательно в 2-х дополняющих друг друга горизонтальных плоскостях справа и слева от суставных отростков в восходящем или нисходящем направлениях выполняется локация датчиком через междужковые промежутки с активированным режимом энергетической допплерографии. В процессе поиска в одном из обследуемых сегментов, чаще слева, визуализируется интенсивный яркий сигнал, значительно превосходящий по интенсивности сигналы от эпидуральных венозных сплетений, имеющий характерный артериальный спектр при переключении в спектральный допплеровский режим. При этом картируемая артерия осуществляет характерный изгиб в направлении корешкового канала. В области изгиба ход артерии и направление оси сканирования образуют корректный допплеровский угол, что позволяет осуществлять измерение скоростных и резистивных параметров в артерии. По нашим данным в норме систолическая скорость кровотока в артерии составляет 25-50 см/сек, индекс периферического сопротивления 0,8-0,9. Примеры клинического применения. Представлены 2 примера клинического применения предлагаемого метода. Пример 1. Пациент К. 45 лет, поясничный отдел позвоночника обследовался по поводу остеохондроза с локализацией патологического процесса на уровне L4-L5, при МР-томографии патологических изменений нижнегрудного сегмента позвоночника и дистального сегмента спинного мозга не выявлено. Артерия Адемкевича визуализированная при помощи описанной методики, представлена на фиг.1. Допплеровский спектр нормального кровотока в артерии Адамкевича представлен на фиг.2. При анализе допплеровского спектра выявлено, что кровоток имеет спектр со сравнительно высоким периферическим сопротивлением, пиковый систолический кровоток составил 0,62 м/сек, индекс периферического сопротивления RI=0,84 Пример 2. Пациент Н. 52 лет, с клиническим диагнозом «ишемическая миелопатия», диагноз верифицирован при МР-томографии. Спектр кровотока в артерии Адамкевича представлен на фиг.3. Кровоток имеет значительно более низкоскоростной и низкорезистивный характер, пиковая систолическая скорость 0,29 м/сек, индекс периферического сопротивления RI=0,60.
Формула изобретения
Способ ультразвуковой допплеровской визуализации артерии Адамкевича, отличающийся тем, что сканирование осуществляют из заднего интраламинарного горизонтального доступа последовательно справа и слева от остистых отростков на уровнях от Th9-Th10 до L1-L2 в режиме энергетической допплерографии с последующей регистрацией и анализом допплеровского спектра с использованием фазированного электронного датчика для кардиологических исследований с допплеровской частотой 1,6-2,0 МГц.

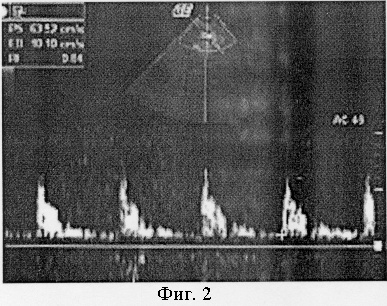

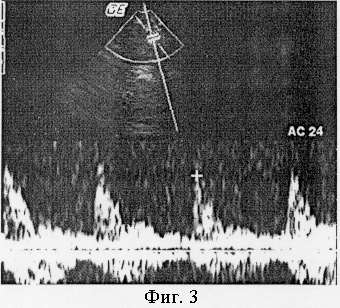

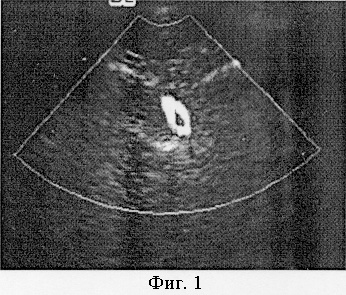

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 06.05.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
|
||||||||||||||||||||||||||
