Патент на изобретение №2272394

(54) КОМБАЙН ДЛЯ УБОРКИ КОРНЕКЛУБНЕПЛОДОВ

(57) Реферат:

Комбайн содержит раму, опирающуюся на ходовую часть и несущую последовательно расположенные ботвоудаляющее устройство и дисковый копач, а также очистительно-транспортирующее устройство и бункер. Ботвоудаляющее устройство выполнено в виде помещенного в кожухе ротора с горизонтальной осью вращения, расположенной поперек убираемого рядка. Рама содержит устройство для навески комбайна на трактор. Ходовая часть выполнена в виде одного опорного колеса, расположенного под бункером. Очистительно-транспортирующее устройство выполнено в виде многозаходного шнека, по образующей которого расположена обрешетка. Ось вращения шнека размещена под острым углом к горизонту в вертикальной плоскости, параллельной оси ротора ботвоудаляющего устройства. В заходной части шнека планки обрешетки прикреплены к лыже, выполненной в виде сектора, относительно которой с зазором 20-50 мм закреплено соосно со шнеком к его виткам приемное устройство в виде поверхности усеченного конуса, обращенного меньшим основанием к дисковому сферическому копачу. 3 ил.

Предлагаемое изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для уборки корнеклубнеплодов, например картофеля, сахарной, столовой и кормовой свеклы.

Известен свеклоуборочный комбайн, содержащий роторный ботворез с горизонтальной осью вращения, дисковый копач, кулачковый очиститель, продольный и наклонный элеватор (а.с. SU №1306505).

Недостатком известного комбайна является отсутствие бункера.

Известен навесной однорядный комбайн для уборки столовых корнеплодов КУД-1, содержащий дисковый ботворез с копиром, выкапывающий рабочий орган, состоящий из подкапывающей скобы и пальчатых дисков, очиститель вороха, состоящий из продольного и поперечного элеватора и бункера, смонтированного над трактором (Диденко Н.Ф., Хвостов В.А. Машины для уборки овощей. – М.: Машиностроение, 1984. – 320 с.).

Недостатками данного комбайна являются непригодность использования его ботвореза с копиром для обрезки ботвы кормовой свеклы, которая слабо связана с почвой, а также высокая трудоемкость монтажа комбайна на тракторе.

Ближайшим решением поставленной задачи является комбайн для уборки кормовых корнеплодов (патент ФРГ №3022845). Данный комбайн включает ботворез роторного типа с горизонтальной осью вращения, дисковые копачи, шнековый и роторный очистители, а также бункер для корнеклубнеплодов.

Недостатком прототипа является сложность конструкции и непригодность его при уборке картофеля.

Цель изобретения – упрощение конструкции и осуществление возможности уборки различных корнеклубнеплодов.

Поставленная цель достигается тем, что комбайн для уборки корнеклубнеплодов, содержащий раму, опирающуюся на ходовую часть и несущую последовательно расположенные ботвоудаляющее устройство и дисковый копач, а также очистительно-транспортирующее устройство и бункер, причем ботвоудаляющее устройство выполнено в виде помещенного в кожухе ротора с горизонтальной осью вращения, расположенной поперек убираемого рядка, рама содержит устройство для навески комбайна на трактор, а ходовая часть выполнена в виде одного опорного колеса, расположенного под бункером, причем очистительно-транспортирующее устройство выполнено в виде многозаходного шнека, по образующей которого расположена обрешетка, при этом ось вращения шнека размещена под острым углом к горизонту в вертикальной плоскости, параллельной оси ротора ботвоудаляющего устройства, а в заходной части шнека планки обрешетки прикреплены к лыже, выполненной в виде сектора, относительно которой с зазором 20-50 мм закреплено соосно со шнеком к его виткам приемное устройство в виде поверхности усеченного конуса, обращенного меньшим основанием к дисковому сферическому копачу.

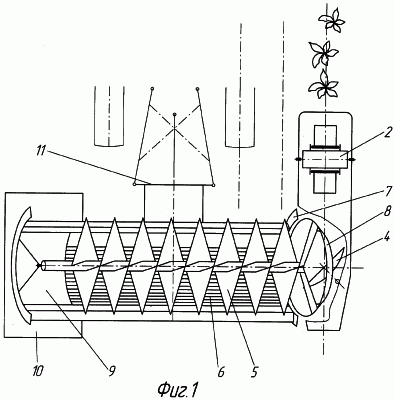

Сущность предлагаемого изобретения поясняется чертежами. На фиг.1 изображен вид комбайна сверху; на фиг.2 – вид сбоку; на фиг.3 – вид сзади.

На раме 1 в передней части установлено ботвоудаляющее устройство 2 роторного типа с горизонтальной осью вращения, помещенное в кожухе 3. Ботвоудаляющее устройство 2 включает шарнирно закрепленные ножи. За ботвоудаляющим устройством 2 закреплен дисковый сферический копач 4. Образующая кожуха 3 перекрывает ротор ботвоудаляющего устройства 2 и проходит над копачом 4. Сбоку копача установлен шнековый очиститель со шнеком 5 и обрешеткой 6. Ось шнека расположена под острым углом к горизонту и размещена в вертикальной плоскости, параллельной оси ротора ботвоудаляющего устройства 2. Обрешетка выполнена из планок, которые прикреплены к лыже 7, заглубленной в нижней части в почву. В заходной (нижней) части шнека соосно с ним закреплено приемное устройство 8. Это приемное устройство 8 расположено относительно лыжи 7 с зазором 20-50 мм и выполнено в виде поверхности усеченного конуса, обращенного меньшим основанием к копачу 4, и закреплено непосредственно к виткам шнека соосно с ним. На выходе очистителя имеется выгрузное окно 9, под которым к раме 1 закреплен бункер 10 для убранных и очищенных корнеклубнеплодов. Комбайн с навесным устройством 11 агрегатируется с трактором при помощи механизма навески и опирается на опорное колесо 12, расположенное непосредственно под бункером 10, лыжу 7 и копач 4.

Комбайн работает следующим образом.

При движении трактора по убранному участку поля сбоку от убираемого рядка ботвоудаляющее устройство 2 производит удаление ботвы с корнеклубнеплодов и направляет ботву по кожуху 3 через копач 4. Копач 4 за счет совместной работы с лыжей 7, которая разрезает пласт почвы, извлекает корнеклубнеплоды из почвы и направляет их к приемному устройству 8. Форма приемного устройства в виде поверхности усеченного конуса обеспечивает непрерывный захват выкопанных корнеклубнеплодов, перемещение вверх за счет сил трения и в сторону очистителя под действием центробежных сил. В зазоре между приемным устройством 8 и лыжей 7 просеивается значительная масса почвы, а оставшаяся почва просеивается через обрешетку 6 при транспортировании корнеклубнеплодов при помощи шнека. Очищенные корнеклубнеплоды выгружаются через выгрузное окно 9 очистителя в бункер 10. Удаленная ботва выбрасывается на убранный рядок и засыпается почвой, просеянной очистителем, при следующих проходах комбайна.

Расположенные непосредственно под бункером опорное колесо 12 предотвращает возможность изменения заглубления копача в зависимости от заполнения бункера корнеклубнеплодами.

Однорядная и навесная конструкция комбайна позволяет удалять корнеклубнеплоды, выращенные с различной шириной междурядий, при высокой маневренности уборочного агрегата и незначительной потребной ширине поворотной полосы.

Таким образом, предложенный комбайн имеет простую конструкцию и может убирать различные корнеклубнеплоды, в т.ч. кормовую, столовую и сахарную свеклу, картофель, при любом междурядном расстоянии.

Формула изобретения

Комбайн для уборки корнеклубнеплодов, содержащий раму, опирающуюся на ходовую часть и несущую последовательно расположенные ботвоудаляющее устройство и дисковый копач, а также очистительно-транспортирующее устройство и бункер, причем ботвоудаляющее устройство выполнено в виде помещенного в кожухе ротора с горизонтальной осью вращения, расположенной поперек убираемого рядка, отличающийся тем, что рама содержит устройство для навески комбайна на трактор, а ходовая часть выполнена в виде одного опорного колеса, расположенного под бункером, причем очистительно-транспортирующее устройство выполнено в виде многозаходного шнека, по образующей которого расположена обрешетка, при этом ось вращения шнека размещена под острым углом к горизонту в вертикальной плоскости, параллельной оси ротора ботвоудаляющего устройства, а в заходной части шнека планки обрешетки прикреплены к лыже, выполненной в виде сектора, относительно которой с зазором 20-50 мм закреплено соосно со шнеком к его виткам приемное устройство в виде поверхности усеченного конуса, обращенного меньшим основанием к дисковому сферическому копачу.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.08.2006

Извещение опубликовано: 20.08.2007 БИ: 23/2007
