Патент на изобретение №2271909

(54) СПОСОБ СВАРКИ ДАВЛЕНИЕМ

(57) Реферат:

Изобретение относится к способам сварки давлением металлических выводов и может найти применение в производстве силовых полупроводниковых приборов. Сварку давлением осуществляют следующим образом. К деталям прикладывают начальное давление и в процессе начального давления на V-образный электрод дополнительно подают ультразвуковые колебания. Нагревают их V-образным электродом. Затем прикладывают добавочное давление и при этом амплитуду колебаний уменьшают до нуля. За счет снижения давления при сварке выводов на кристалле и увеличения площади физического контакта соединяемых поверхностей повышается надежность силовых полупроводниковых приборов, а за счет уменьшения времени формирования сварных соединений повышается производительность сборочных операций. 2 ил.

Изобретение относится к области сварки давлением металлических выводов в технологии производства силовых полупроводниковых приборов.

Известен способ ультразвуковой сварки /1/, при котором в конце озвучивания прикладывают импульсное давление, превышающее предел текучести свариваемого материала.

К недостаткам данного способа сварки следует отнести следующее: текучесть свариваемых материалов обеспечивается повышенной температурой в зоне соединяемых поверхностей деталей, что возможно только при “жестких” режимах сварки (повышенной амплитуде и давлении сварочного инструмента). Данные режимы могут привести к появлению трещин в пленке SiO₂ под металлизацией контактной площадки кристалла, что снижает надежность силовых полупроводниковых приборов.

Известен способ /2/ сварки микродеталей давлением с косвенным нагревом за счет теплопередачи от инструмента, по которому пропускают электрический ток, а с целью сохранения исходных свойств одного из свариваемых материалов, обеспечения возможности сварки малопластичных материалов и повышения производительности процесса нагрев инструмента осуществляют импульсом тока.

Основным недостатком данного способа является низкое качество сварных соединений из-за невозможности полного удаления оксидных пленок из зоны сварки, что уменьшает площадь физического контакта соединяемых поверхностей.

Наиболее близким по технической сущности заявляемому изобретению является способ термокомпрессионной сварки /3/, при котором к деталям прикладывают начальное давление, нагревают их V-образным электродом, а добавочное давление прикладывают в период максимальной скорости пластического течения металлического проводника.

Основной недостаток: способ термокомпрессионной сварки характеризуется длительностью процесса, что снижает производительность сборочных операций.

Задача, на решение которой направлено заявляемое решение, – это повышение надежности силовых полупроводниковых приборов; улучшение качества сварных соединений; повышение производительности сборочных операций.

Эта задача достигается тем, что в способе сварки давлением, при котором к деталям прикладывают начальное давление, нагревают их V-образным электродом, а затем прикладывают добавочное давление с целью повышения надежности силовых полупроводниковых приборов за счет снижения давления при сварке выводов на кристалле, улучшения качества сварных соединений в результате увеличения площади физического контакта соединяемых поверхностей и повышения производительности сборочных операций за счет уменьшения времени формирования сварных соединений, в процессе начального давления на V-образный электрод дополнительно подают ультразвуковые колебания с амплитудой, а при добавочном давлении амплитуду колебаний уменьшают до нуля.

Сопоставимый анализ с прототипом показывает, что заявляемый способ отличается от известного тем, что с целью повышения надежности силовых полупроводниковых приборов за счет снижения давления при сварке выводов на кристалле, улучшения качества сварных соединений в результате увеличения площади физического контакта соединяемых поверхностей и повышения производительности сборочных операций за счет уменьшения времени формирования сварных соединений, в процессе начального давления на V-образный электрод дополнительно подают ультразвуковые колебания с амплитудой, а при добавочном давлении амплитуду колебаний уменьшают до нуля.

Таким образом, заявленный способ сварки давлением соответствует критерию “новизна”.

Сравнение заявленного способа с другими известными способами /1, 2/ из известного уровня техники также не позволило выявить в них признаки, заявляемые в отличительной части формулы.

Сущность изобретения поясняется чертежами, на которых схематично изображены:

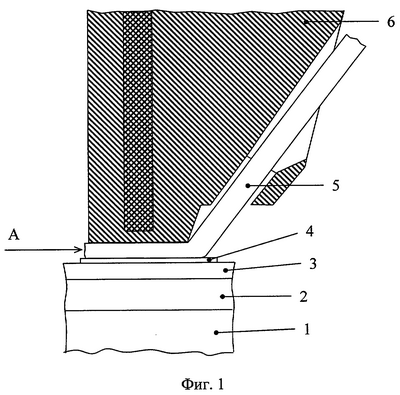

на фиг.1 – фрагмент сборки и сварки ленточного вывода к кристаллу, вид сбоку;

на фиг.2 – вид А на фиг.1.

Способ сварки давлением реализуется следующим образом.

На столике 1 размещают корпус силового полупроводникового прибора 2 с полупроводниковым кристаллом 3, имеющим контактные площадки 4. Привариваемый ленточный вывод 5 проходит через боковое отверстие V-образного электрода 6 и совмещается с контактной площадкой 4 кристалла 3.

Способ сварки давлением ленточных выводов к контактным площадкам кристалла и траверсам корпусов силовых полупроводниковых приборов заключается в следующем: корпус 2 с напаянным кристаллом 3 размещают на столике 1 сварочной установки; с помощью V-образного электрода 6 конец ленточного вывода 5 совмещают с контактной площадкой 4 кристалла 3; на V-образный электрод подают импульс тока, разогревая соединяемые детали до заданной температуры, одновременно с начальным давлением на V-образный электрод подают ультразвуковые колебания с амплитудой. При этом оксидные пленки на соединяемых поверхностях разрушаются при сдавливании, обеспечивающим пластическое течение металлов в зоне сварки. Приложенное к свариваемым деталям начальное давление с амплитудой ультразвуковых колебаний V-образного электрода кроме разрушения оксидных пленок и удаления их из зоны сварки обеспечивает физический контакт соединяемых поверхностей по всей площади.

Затем к V-образному электроду прикладывают добавочное давление с одновременным снижением амплитуды колебаний до нуля, что способствует развитию взаимодействия соединяемых металлов как в плоскости, так и в объеме зоны контакта. Данный фактор обеспечивает формирование качественного соединения ленточного вывода с контактной площадкой и предохраняет пленку SiO₂ от растрескивания, что, в конечном счете, повышает надежность силовых полупроводниковых приборов.

Использование импульсного нагрева и ультразвуковых колебаний сокращает время формирования сварных соединений.

После сварки на кристалле V-образный электрод перемещается на позицию сварки на траверсе корпуса.

Таким образом, использование предлагаемого способа сварки давлением обеспечивает по сравнению с существующими способами следующие преимущества:

1. Повышается надежность силовых полупроводниковых приборов за счет снижения давления при сварке выводов на кристалле.

2. Улучшается качество сварных соединений в результате увеличения площади физического контакта соединяемых поверхностей.

3. Повышается производительность сборочных операций за счет уменьшения времени формирования сварных соединений.

Источники информации

1. А.с. СССР 498129 В 23 К 19/00. Способ ультразвуковой сварки / В.М.Петров, В.В.Турбин (СССР). – Опубл. в Б.И., 1976, №1.

2. А.с. СССР 182490 49 h 32/02. Способ сварки микродеталей давлением с косвенным нагревом / Ю.Л.Красулин, В.И.Кузьмин, В.Г.Никитин (СССР). – Опубл. в Б.И., 1966, №11.

3. А.с. СССР 719830 В 23 К 19/00. Способ термокомпрессионной сварки / В.Е.Атауш, Р.Б.Рудзит, С.В.Карпенко, В.П.Леонов, Э.Г.Москвин (СССР). – Опубл. в Б.И., 1980, №9 (аналог).

Формула изобретения

Способ сварки давлением, при котором к деталям прикладывают начальное давление, нагревают их V-образным электродом, а затем прикладывают добавочное давление, отличающийся тем, что в процессе начального давления на V-образный электрод дополнительно подают ультразвуковые колебания, а при добавочном давлении амплитуду колебаний уменьшают до нуля.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 09.01.2007

Извещение опубликовано: 20.06.2008 БИ: 17/2008
