Патент на изобретение №2271877

(54) СЕПАРАТОР СЫПУЧИХ ПРОДУКТОВ

(57) Реферат:

Изобретение относится к пневматическим сепараторам сыпучих продуктов, в частности зерна и круп, применяемых при выделении из зернового вороха полноценных, выровненных семян, помольной фракции на мельницах, очистке крупяного сырья и сортировке крупы. Сепаратор сыпучих продуктов, в частности зерна и зернопродуктов, включает приемный бункер с заслонкой, регулирующей подачу зерна, горизонтальную раздувочную камеру, с заслонками на входе и выходе, делительную камеру, разделенную по длине перегородками и расположенную под раздувочной камерой. Сепаратор снабжен клапанными коробками с клапанами сброса накопившегося над ними продукта, отбалансированными противовесом и прикрепленными к низу делительной камеры. При этом перегородки выполнены в виде эластичных пластин, каждая из которых прикреплена к соответствующему регулировочному винту, ввернутому в гайку, приваренную к корпусу делительной камеры для свободного перемещения вдоль последней, а также бесступенчатого регулирования их положения и соответствующей величины зоны улавливаемого продукта. Технический результат – повышение качества разделения сыпучих продуктов на желаемое количество фракций. 1 ил.

Изобретение относится к пневматическим сепараторам сыпучих продуктов, в частности зерна и круп, применяемых при выделении из зернового вороха полноценных, выровненных семян, помольной фракции на мельницах, очистке крупяного сырья и сортировке крупы.

Известны пневматические сепараторы, применяемые на зерноуборочных комбайнах, где продукты обмолота разделяются по признаку парусности на три фракции – зерно, недомолоченный колос, пылесоломистые продукты. Разделение зерновой массы производится в наклонном воздушном потоке, но поскольку угол наклона менее 45° по отношению к горизонту, условно назовем такой поток горизонтальным. К достоинствам сепараторов относится высокая надежность и производительность. К недостаткам – низкое качество очистки, требующее дополнительной обработки зерна на зерносемяочистительных машинах [1].

Известны пневматические аспирационные колонки, устанавливаемые на зерносемяочистительных машинах, мельничных системах очистки зерна, в которых зерновая масса в вертикальном воздушном потоке разделяется по признаку парусности на две фракции – легкую и тяжелую. Достоинством аспирационных колонок является простота и дешевизна. К недостаткам относятся низкое качество очистки, малое количество фракций [2].

Оба типа сепараторов содержат раздувочный канал с регулируемым воздушным потоком, направленным горизонтально или вертикально, и приемники выделяемых фракций.

Цель изобретения – повышение качества разделения сыпучих продуктов на желаемое количество фракций с бесступенчатым регулированием удельного веса каждой фракции. Например, при подготовке семян – отбор полновесных выровненных зерен, при подготовке помольной фракции зерна отделение от нее камней, фуражной и соломистой фракций раздельно и пылевидной фракции.

Это достигается тем, что в известном сепараторе с горизонтальным регулируемым воздушным потоком дополнительно применена делительная камера, позволяющая делить исходную сыпучую массу на заданное количество фракций, причем процентное соотношение между фракциями регулируется в желаемых пределах бесступенчатого регулирования от 0 до 100%.

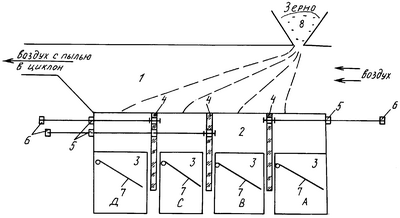

На чертеже показан сепаратор зерна для мельниц, разделяющий исходную массу на пять фракций: камни, помольное зерно, фуражное зерно, соломистые продукты, пылевидные частицы.

Он состоит из раздувочной камеры 1, имеющей на входе и выходе заслонки регулировки потока воздуха. К ней снизу крепится делительная камера 2, перегороженная эластичными пластинами 4 на четыре отсека. К низу делительной камеры крепится четыре клапанных коробки 3, в которых размещены клапаны 7, отбалансированные на закрытие противовесом. Бункер 8 имеет заслонку регулировки подачи зерна. Каждая эластичная перегородка 4 удерживается в вертикальном положении за счет винта 6, ввернутого в гайку 5, приваренную к корпусу камеры 2. По стенкам камеры 2 перегородки 4 скользят свободно.

Работа сепаратора осуществляется следующим образом. Из бункера 8 зерно подается в радзувочную камеру, где воздушный поток заслонками регулируется таким образом, чтобы различные его фракции разделялись по всей длине делительной камеры и через клапаны выходили: в канал А – камни и немагнитные металлопримеси; в канал В – помольное зерно; в канал С – фуражное зерно; в канал Д – соломистые примеси. Пыль уходит вместе с воздухом в циклон. Перемещение винтами 6 заслонок 4 дает возможность менять длину каждой зоны улавливаемого продукта, т.е. его количество.

Сепаратор изготовлен, испытан, показал высокую работоспособность и эффективность.

Источники информации

1. Изаксон Х.И. Зерноуборочные комбайны «Нива» и «Колос». М.: Колос, 1980 г., с.143.

2. Кожуховский И.Е. Зерноочистительные машины. М.: Машиностроение, 1974, стр.64.

Формула изобретения

Сепаратор сыпучих продуктов, в частности зерна и зернопродуктов, включающий приемный бункер с заслонкой, регулирующей подачу зерна, горизонтальную раздувочную камеру с заслонками на входе и выходе, делительную камеру, разделенную по длине перегородками и расположенную под раздувочной камерой, отличающийся тем, что снабжен клапанными коробками с клапанами сброса накопившегося над ними продукта, отбалансированными противовесом и прикрепленными к низу делительной камеры, при этом перегородки выполнены в виде эластичных пластин, каждая из которых прикреплена к соответствующему регулировочному винту, ввернутому в гайку, приваренную к корпусу делительной камеры для свободного перемещения вдоль последней, а также бесступенчатого регулирования их положения и соответствующей величины зоны улавливаемого продукта.

РИСУНКИ
