Патент на изобретение №2271644

(54) СПОСОБ УХОДА ЗА ПОСАДКАМИ КАРТОФЕЛЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к сельскому хозяйству и может быть использовано для ухода за посадками картофеля. Способ включает послепосадочное рыхление почвы в междурядьях, наращивание гребня и рыхление ротационными барабанами верхнего слоя почвы с уничтожением сорняков. Уничтожение сорняков и наращивание гребней осуществляют по мере прорастания сорняков два раза до появления всходов и два раза после появления всходов трехъярусными лапами, ротационными барабанами и окучниками. Рыхление верхнего слоя почвы и вычесывание сорняков осуществляют скребками-планками ротационного барабана путем отделения верхнего слоя почвы мощностью 3-5 см вместе с сорняками и разрушения связи корневой шейки сорняков с почвой. Наращивание гребня производят после его обработки ротационными барабанами. Устройство содержит раму, трехъярусные лапы, ротационные барабаны и окучники. Ротационные барабаны для одновременного выполнения функции рабочих органов и опорно-копирующих колес выполнены в виде геометрической фигуры, составленной из двух усеченных конусов и цилиндра, по поверхности образующих которых приварены скребки-планки для протаскивания верхнего слоя почвы вместе с сорняками и разрушения связи корневой шейки сорняков с почвой и почвозацепы. Такие технология и конструкция позволят повысить эффективность уничтожения сорняков в посадках картофеля без применения гербицидов и повысить эксплуатационную надежность конструкции. 2 н.п. ф-лы, 5 ил.

Заявляемое изобретение относится к сельскому хозяйству, в частности к технологическим процессам уничтожения сорняков и рыхления почвы на посадках картофеля.

Известен способ ухода за посадками картофеля, включающий послепосадочное рыхление почвы в междурядьях, наращивание гребня, рыхление ротационными барабанами верхнего слоя почвы с уничтожением сорняков (SU 1792232 А1, 30.01.1993).

Известно устройство для ухода за посадками картофеля, включающее трехъярусные лапы, ротационные барабаны и окучники (SU 1792232 А1, 30.01.1993).

Недостатком способа уничтожения сорняков и устройства для его осуществления с помощью ротационных борон является недостаточно эффективно выполняемый технологический процесс уничтожения сорняков подпружиненными ротационными боронами для обработки вершины гребня, а также их низкая эксплуатационная надежность.

Цель изобретения – повышение эффективности уничтожения сорняков механическим способом и рыхления почвы при уходе за растениями картофеля, исключение использования гербицидов, повышение надежности в эксплуатации ротационной бороны.

Это достигается тем, что в известном способе ухода за посадками картофеля, включающем послепосадочное рыхление почвы в междурядьях, наращивание гребня, рыхление ротационными барабанами верхнего слоя почвы с уничтожением сорняков, осуществляют уничтожение сорняков и наращивание гребней по мере прорастания сорняков два раза до появления всходов и два раза после появления всходов трехъярусными лапами, ротационными барабанами и окучниками, при этом рыхление верхнего слоя почвы и вычесывание сорняков осуществляют скребками-планками ротационного барабана путем отделения верхнего слоя почвы мощностью 3-5 см вместе с сорняками и разрушения связи корневой шейки сорняков с почвой, а наращивание гребня производят после его обработки ротационными барабанами. А также тем, что в известном устройстве для ухода за посадками картофеля, содержащем раму, трехъярусные лапы, ротационные барабаны и окучники, выполняют ротационные барабаны для одновременного выполнения функции рабочих органов и опорно-копирующих колес в виде геометрической фигуры, составленной из двух усеченных конусов и цилиндра, по окружности образующих которых приварены скребки-планки для протаскивания верхнего слоя почвы вместе с сорняками и разрушения связи корневой шейки сорняков с почвой и почвозацепы.

Сущность изобретения поясняется чертежами.

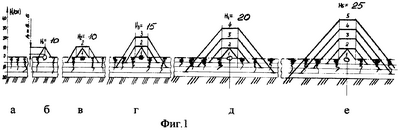

На фиг.1 изображена последовательность выполняемых технологических операций: а – перепашка зяби; б – посадка – КСМ-4 на глубину 5…7 см; в – первое довсходовое наращивание гребня при одновременном рыхлении и уничтожении сорняков; г – второе довсходовое наращивание гребня при одновременном рыхлении и уничтожении сорняков; д – третье наращивание гребня по всходам с рыхлением, окучиванием и уничтожением сорняков; е – четвертое наращивание гребня с рыхлением, окучиванием и уничтожением сорняков в момент смыкания ботвы;

На фиг.2 – принципиальная схема устройства для осуществления способа;

на фиг.3 – абсолютная траектория движения скребка-планки и почвозацепа барабана;

на фиг.4 – абсолютная траектория движения скребка-планки в рабочей зоне;

на фиг.5 – изображен технологический процесс, осуществляемый барабаном.

Устройство состоит из рамы 1 и установленных на ней рабочих органов, включающих трехъярусные лапы 2, ротационные барабаны 3 и окучники 4. Каждый барабан 3 выполнен в виде геометрической фигуры, составленной из двух усеченных конусов и цилиндра, по поверхности образующих которых приварены скребки-планки 7 и почвозацепы 8.

Технологический процесс, а следовательно, способ ухода за посадками картофеля, выполняемый устройством, заключается в следующем.

После посадки, при первой довсходовой обработке, гребень из треугольной формы в сечении преобразуется в трапецеидальную форму (см. фиг.1 б и в), при этом одновременно разрушаются комки, и уплотняется почва, создавая благоприятные почвенные условия для дружного прорастания сорняков и одновременно клубней картофеля.

В последующем, по мере прорастания сорняков, через 5-7 дней в фазе “белой нити” сорняки уничтожаются комплектом рабочих органов, включающим трехъярусные лапы 2, барабаны 3 и окучники 4. При этом трехъярусные лапы подрезают сорняки и разрыхляют верхний слой почвы в междурядье в щадящем режиме, с целью предотвращения повреждений корневой системы клубней 6 за счет сдвига гребня, ротационные барабаны 3 вычесывают сорняки и разрыхляют почву по поверхности (периметру) гребня, окучники повторно подрезают сорняки и разрыхляют почву на большую глубину и наращивают гребень на величину 4…6 см. Через следующие 10…14 дней после посадки технологическая операция повторяется (см. фиг.1 г). После всходов, проводится две обработки по окучиванию растений и доводится наращивание гребня до 25 см (см. фиг.1 д, е).

Ротационные барабаны 3 при выполнении технологического процесса производят отделение верхнего слоя почвы мощностью 3-5 см с корневыми шейками 5 растений (см. фиг.5). При этом слой почвы на первой половине рабочего хода, на участке АБ (см. фиг.4), подрезается, а на второй, на участке – ВС, растирается, разрушая корневые шейки сорняков и связь их с почвой при помощи скребков-планок 7. В зависимости от числа скребков-планок по окружности барабана может быть три случая (варианта) технологического процесса (см. фиг.5: а) с пропусками; в) без пропусков – с касанием рабочих траекторий соседних скребков-планок; с) с перекрытием рабочих траекторий). Наиболее благоприятными являются варианты в) и с).

Осуществление предлагаемого способа позволяет эффективно уничтожить сорняки и улучшить почвенные условия для развития картофеля на почвах, засоренных сорняками, исключить применение гербицидов, повысить урожайность картофеля.

Формула изобретения

1. Способ ухода за посадками картофеля, включающий послепосадочное рыхление почвы в междурядьях, наращивание гребня, рыхление ротационными барабанами верхнего слоя почвы с уничтожением сорняков, отличающийся тем, что уничтожение сорняков и наращивание гребней осуществляют по мере прорастания сорняков два раза до появления всходов трехъярусными лапами, ротационными барабанами и окучниками, при этом рыхление верхнего слоя почвы и вычесывание сорняков осуществляют скребками-планками ротационного барабана путем отделения верхнего слоя почвы мощностью 3-5 см вместе с сорняками и разрушения связи корневой шейки сорняков с почвой, а наращивание гребня производят после его обработки ротационными барабанами.

2. Устройство для ухода за посадками картофеля, содержащее раму, трехъярусные лапы, ротационные барабаны и окучники, отличающееся тем, что ротационные барабаны для одновременного выполнения функции рабочих органов и опорно-копирующих колес выполнены в виде геометрической фигуры, составленной из двух усеченных конусов и цилиндра, по поверхности образующих которых приварены скребки-планки для протаскивания верхнего слоя почвы вместе с сорняками и разрушения связи корневой шейки сорняков с почвой и почвозацепы.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.02.2006

Извещение опубликовано: 27.04.2007 БИ: 12/2007
