Патент на изобретение №2271561

(54) СПОСОБ ИДЕНТИФИКАЦИИ КАНАЛОВ РЕГУЛИРОВАНИЯ ОБЪЕКТОВ С НАНЕСЕНИЕМ ПРОБНЫХ СИГНАЛОВ НА ПРОГНОЗИРУЕМЫЕ РАБОЧИЕ УПРАВЛЕНИЯ

(57) Реферат:

Изобретение относится к области автоматического управления и регулирования и может быть использовано для построения математических моделей каналов регулирования циклических и непрерывных технологических объектов в системах управления. Технический результат заключается в повышении точности идентификации. Способ включает предварительную оценку статистических характеристик ошибок прогнозирования и регулирования, совместное прогнозирование рабочих управлений и вектора выходных величин объекта, нанесение пробного испытательного воздействия на прогнозируемые рабочие управления, фиксирование траектории изменения выходных переменных во времени и оценку по полученным данным динамических характеристик исследуемых каналов регулирования, при этом дополнительно определяют перечень возможных типопредставительных ситуаций и предварительно оценивают требуемые реакции на эти ситуации, оперативно контролируют наличие и изменение типопредставительных ситуаций на объекте, корректируют траектории прогнозируемых выходных переменных, по отношению к которым оценивают реакцию объекта на пробное воздействие, выбирают алгоритмы назначения параметров реакции типопредставительных ситуаций в функции параметров самих типопредставительных ситуаций. 1 ил.

Изобретение относится к автоматическому управлению и регулированию и может быть использовано для построения математических моделей каналов регулирования циклических и непрерывных технологических объектов в системах управления.

У этого способа существуют следующие недостатки:

– при оценке коэффициента передачи исследуемых каналов регулирования не учитываются ошибки регулирования и прогнозирования, что снижает достоверность полученных оценок;

– поскольку оператор не заинтересован в результатах исследования, а сложные объекты имеют много каналов регулирования, и для успешного управления требуется нанесение комплексных воздействий по ряду каналов регулирования, то зачастую оператор скрытно пользуется рядом каналов для компенсации эффектов пробных воздействий;

– в начале исследования сложного объекта все каналы регулирования не идентифицированы, что на этой стадии функционирования объекта не позволяет использовать этот способ.

К недостаткам относится, во-первых, разомкнутость обратных связей на время эксперимента, во-вторых, способ пригоден лишь для объектов с медленно изменяющимся состоянием. Т.е. можно производить идентификацию объекта при условии, что его состояние за время проявления эффекта пробного воздействия существенно не меняется. Если объект меняет свое состояние и если он обладает существенной нелинейностью, то ошибка динамических коэффициентов может стать соизмеримой с полезным сигналом. Поэтому обработку результатов эксперимента нужно осуществлять именно по типам ситуаций.

Задачей изобретения является повышение точности идентификации за счет определения типопредставительных ситуаций с соответствующими статистическими характеристиками ошибок регулирования и прогнозирования и за счет назначения соответствующего алгоритма прогнозирования траекторий изменения во времени управлений технологическим объектом и траекторий вектора его выходных величин.

Под типопредставительной ситуацией понимают предназначенную для отображения характерных фактических свойств и условий функционирования натурных объектов (систем управления в целом) взаимосвязанную совокупность структуры объекта; информационного отображения объекта; признаков, характеризующих внешние и внутренние условия функционирования объекта и области их допустимого изменения; структуры и значений параметров математических моделей каналов преобразования отклонений управляющих и контролируемых внешних воздействий в отклонения вектора выходных величин объекта, области их работоспособности; реализаций приведенных к выходу и (или) управляющему входу возмущающих воздействий или их аналогов; критериев эффективности прогнозирования.

В способе идентификации каналов регулирования объектов с нанесением пробных сигналов на прогнозируемые рабочие управления, включающем способ идентификации объектов, в котором пробный сигнал наносят на прогнозируемые рабочие управления для оценки характеристик каналов регулирования, предварительно классифицируют типопредставительную ситуацию и определяют величину управляющего воздействия для компенсации эффекта изменения типопредставительной ситуации на вектор выходных величин объекта.

Сущность изобретения состоит в следующем.

Объекты с существенно нелинейными свойствами, к которым относятся большинство промышленных объектов, значительно меняют свои динамические характеристики при изменении своих состояний. Состояние каждого такого объекта в динамике можно оценить по поведению внешних признаков, по которым можно сделать вывод о том, в какой типопредставительной ситуации он находится. Изменение свойств объекта вследствие изменения типопредставительной ситуации на объекте приводит к изменению его реакции на ранее поданный пробный сигнал. Одновременно в связи с изменением ситуации для обеспечения штатного режима работы объекта возникает необходимость экстренного вмешательства в его работу. Т.е. требуется изменение траектории управлений. Для того чтобы эти особенности проведения идентификации не приводили к существенным ошибкам оценок динамических характеристик каналов регулирования, целесообразно заранее определиться с изменениями траекторий управлений при переходе от одной типопредставительной ситуации к другой, а также учесть в траектории изменения во времени различие траекторий спрогнозированных и фактически полученных временных зависимостей вектора выходных величин объекта для компенсации реакции объекта на изменение своего состояния. Последнее обусловливается реакцией объекта на сумму изменения во времени двух воздействий: рабочих управлений и пробного сигнала. При резкой смене типопредставительной ситуации на объекте могут потребоваться изменения самих алгоритмов назначения параметров реакции объекта на изменение типопредставительной ситуации в функции параметров самих типопредставительных ситуаций. При этом со сменой типопредставительной ситуации выбирают алгоритм назначения параметров реакции объекта на изменение типопредставительной ситуации, по которому и определяют реакцию объекта на изменение типопредставительной ситуации. Предлагается дополнительно определить перечень классов возможных типопредставительных ситуаций и предварительно оценить требуемые реакции на эти ситуации, оперативно контролировать наличие и изменение типопредставительных ситуаций на объекте, корректировать траекторию прогнозируемого вектора выходных величин объекта, по отношению к которым и оценивать реакцию объекта на пробное воздействие. Реакцию объекта на пробное воздействие оценивают как изменение выходной величины объекта во времени после исключения эффекта действия изменения типопредставительной ситуации.

В качестве примера рассмотрим идентификацию кислородно-конвертерного процесса во время продувки стали. Во время одной продувки происходит изменение типопредставительной ситуации конвертерного процесса от сворачивания шлака до активного увеличения объема шлакометаллической эмульсии. В результате зеркало металла то покрывается толстым слоем шлака, то оголяется при сворачивании шлака. Реакция на отдачу сыпучих, изменение положения фурмы резко меняется.

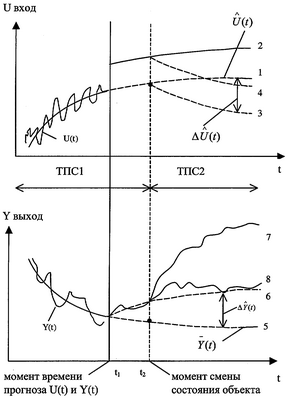

На чертеже представлен график зависимости изменения выходной переменной объекта к функции изменения входной переменной в ходе активного эксперимента.

При изменении типопредставительной ситуации от типопредставительной ситуации 1 до типопредставительной ситуации 2 изменяется реакция объекта на ранее поданное воздействие, которое в рамках данной типопредставительной ситуации следует учесть одновременно с изменением ошибок регулирования и прогнозирования. В частности, кривая 1 – прогноз траектории изменений рабочих управлений, соответствующая типопредставительной ситуации 1. Кривая 2 – то же воздействие с наложенным на него пробным сигналом. Кривая 3 – прогноз траектории изменений рабочих управлений с учетом изменения типопредставительной ситуации. Кривая 4 – то же с наложенным пробным сигналом. – разность входных величин объекта между прогнозом траектории изменений рабочих управлений до и после изменения типопредставительной ситуации. Кривая 5 – прогноз изменения выходной величины объекта во времени по исследуемому каналу регулирования, произведенный в момент времени t₁, соответствует типопредставительной ситуации 1. Кривая 6 – предполагаемая траектория изменения этой же выходной величины объекта, которая имела бы место без изменения типопредставительной ситуации в результате проявления эффекта пробного сигнала. – разность между прогнозируемой выходной величиной объекта и выходной величиной после проявления эффекта пробного сигнала. Кривая 7 соответствует реакции объекта на рабочие управления, нанесенный пробный сигнал и изменение в момент времени t₂ типопредставительной ситуации. Кривая 8 получается в результате смещения кривой 7 от дополнительного воздействия изменения рабочих управлений, произведенной в момент времени t₂ при смене типопредставительной ситуации.

где а – коэффициент передачи;

P₁(i) – пробный сигнал;

₁(i) – ошибка прогнозирования;

₁(i) – ошибка регулирования;

Q₁(i) – воздействие типопредставительной ситуации по исследуемому каналу регулирования;

Y₂(i) – эффект изменения типопредставительной ситуации по другим каналам регулирования, проявленный на исследуемом выходе объекта;

P₂(i) – компенсирующее управляющее воздействие (направленное на компенсацию эффектов действия Q₁(i), Y₂(i));

₁(i) – изменение ошибок прогнозирования в связи со сменой типопредставительной ситуации;

₁(i) – изменение ошибок регулирования в связи со сменой типопредставительной ситуации;

где ₂(i)=₁(i)+₁(i);

₂(i)=₁(i)+₁(i);

Y₂(i)=a₂Q₂(i)+a₃Q₃(i)+…a_nQ_n(i);

Q₂(i) – воздействие типопредставительной ситуации по другому (2-му) каналу регулирования;

a₂ – коэффициент передачи со 2-го канала регулирования на данный выходной сигнал.

Типопредставительная ситуация производит следующее воздействие:

Следовательно, коэффициент передачи рассчитывается следующим образом:

Время инерции и чистое запаздывание объекта определяются известным способом по траектории изменения во времени функции, приведенной в числителе формулы (5).

Формула изобретения

Способ идентификации каналов регулирования объектов с нанесением пробных сигналов на прогнозируемые рабочие управления, включающий предварительную оценку статистических характеристик ошибок прогнозирования и регулирования, совместное прогнозирование рабочих управлений и вектора выходных величин объекта, нанесение пробного испытательного воздействия на прогнозируемые рабочие управления, фиксирование траекторий изменения входных и выходных величин объекта во времени и оценку динамических характеристик исследуемых каналов регулирования по разности траектории изменения во времени спрогнозированных и фактически полученных временных зависимостей выходных величин объекта, по разности траектории изменения во времени спрогнозированных и фактически реализованных временных зависимостей управлений и по статистическим характеристикам ошибок регулирования и прогнозирования, отличающийся тем, что дополнительно определяют перечень возможных типопредставительных ситуаций и предварительно оценивают требуемые реакции объекта на эти ситуации, оперативно контролируют наличие и изменение типопредставительных ситуаций на объекте, корректируют траекторию прогнозируемого вектора выходных величин объекта, по отношению к которым оценивают реакцию объекта на пробное воздействие, выбирают алгоритмы назначения параметров реакции объекта на изменение типопредставительных ситуаций в функции параметров самих типопредставительных ситуаций.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.06.2006

Извещение опубликовано: 27.01.2008 БИ: 03/2008
