Патент на изобретение №2271493
|
||||||||||||||||||||||||||
(54) РУКАВ РЕЗИНОВЫЙ АРМИРОВАННЫЙ СО ВСТРОЕННОЙ АРМАТУРОЙ
(57) Реферат:
Рукав резиновый армированный со встроенной арматурой предназначен для использования в судостроении в системах трубопроводов кораблей. Рукав содержит накидной и переходной фланцы. Последние выполнены в виде прижимных колец с накидными гайками. Последние взаимодействуют с фигурным кольцом. Обеспечивается повышение надежности рукава при эксплуатации. 1 ил.
Изобретение относится к устройствам для транспортирования жидкостей и газов под высоким давлением и может быть использовано в судостроении в системах трубопроводов кораблей. Известен резиновый армированный рукав (А.С. СССР № 655869, кл. F 16 L 11/08, опубл. 05.04.79 г., бюл. № 13), состоящий из внутреннего герметизирующего резинового слоя, стакана, промежуточного скрепляющего резинового слоя, силового каркаса, ниппеля, накидного фланца. Недостатком известного рукава является низкая надежность из-за невозможности регулировки усилия поджатия при эксплуатации. Известен также гибкий армированный рукав (А.С. СССР N 979777, кл. F 16 L 11/08, опубл. 07.12.82 г., бюл. № 45), выбранный в качестве прототипа, состоящий из ответного фланца, кольца, накидного фланца, ниппеля. Недостатком известного рукава является низкая надежность из-за невозможности регулировки усилия поджатия при эксплуатации. Задача, решаемая изобретением, – повышение надежности рукава при эксплуатации. Сущность изобретения заключается в том, что в рукаве резиновом армированном со встроенной арматурой, размещенной между накидным и переходным фланцами и состоящей из фигурного кольца и ниппеля, накидной и переходной фланцы выполнены в виде прижимных колец с накидными гайками, взаимодействующими с фигурным кольцом. Изобретение поясняется чертежом, на котором представлен разрез рукава резинового армированного со встроенной арматурой. Рукав резиновый армированный со встроенной арматурой состоит из накидного фланца, выполненного в виде прижимного кольца 1 с накидной гайкой 2, переходного фланца, выполненного в виде прижимного кольца 3 с накидной гайкой 4, фигурного кольца 5, ниппеля 6, стакана 7, силового каркаса 8 и резины 9. Поджатие резины прижимными кольцами 1 и 3 при эксплуатации рукава осуществляется при помощи накидных гаек 2 и 4. Предлагаемая конструкция рукава резинового армированного со встроенной арматурой позволяет значительно повысить его надежность при эксплуатации.
Формула изобретения
Рукав резиновый армированный со встроенной арматурой, размещенной между накидным и переходным фланцами и состоящей из фигурного кольца и ниппеля, отличающийся тем, что накидной и переходной фланцы выполнены в виде прижимных колец с накидными гайками, взаимодействующими с фигурным кольцом.

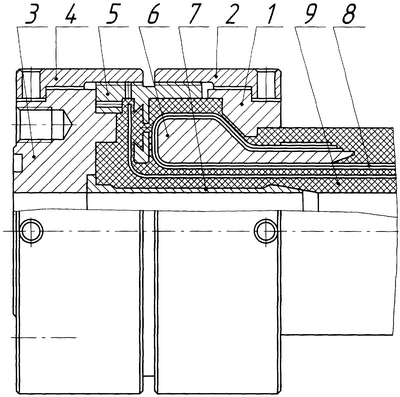

РИСУНКИ
PD4A – Изменение наименования обладателя патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Адрес для переписки:
Извещение опубликовано: 27.12.2008 БИ: 36/2008
|
||||||||||||||||||||||||||
