Патент на изобретение №2271424
|
||||||||||||||||||||||||||
(54) ФАСАДНАЯ ОПОРНАЯ ПАНЕЛЬ
(57) Реферат:
Изобретение относится к строительству и, в частности, к конструкции фасадной опорной панели. Изобретение позволит упростить конструкцию панели и монтаж панелей. Фасадная опорная панель выполнена по форме прямоугольной плиты. Она снабжена со стороны внутренней плоскости четырьмя элементами крепления, выполненными в виде монтажных крюков, при соблюдении условия равенства L=Н, где L – расстояние от внутренней плоскости панели до конца крюка, Н – толщина теплоизоляционного слоя. Расстояния между крюками по горизонтали и вертикали должны соответствовать расстояниям между проушинами, расположенными на несущих конструкциях каркаса здания. 3 ил.
Изобретение относится к строительству и, в частности, к конструкции фасадной опорной панели. Известна трехслойная стеновая панель, включающая слой утеплителя, размещенный между наружным и внутренним железобетонными слоями. Причем одна из наружных поверхностей панели выполняет функцию фасадной [1]. Основными недостатками известной панели являются: – наличие значительных локальных теплопроводных включений в зоне контакта консольных выступов; – сложность изготовления железобетонных слоев с фигурными выступами. Наиболее близкой к предлагаемой по технической сути является фасадная панель, которую крепят к стенам зданий с размещением между ними слоя утеплителя [2]. Недостатками этой панели являются: – производство монтажных работ по возведению теплоизоляционного слоя и установке фасадных панелей возможно только после возведения всего здания, что увеличивает общие сроки строительства; – монтажные работы по установке фасадных панелей требуют строительства лесов или специальных подвесных приспособлений. Технической задачей для разработки фасадной опорной панели являлась необходимость в совмещении в панели двух функций: – быть оградительной конструкцией; – выполнять функцию фасадной. Кроме того, эта панель должна монтироваться сразу же после возведения каркаса здания, без дополнительных строительных устройств и оборудования. Предлагаемая фасадная опорная панель отличается тем, что она снабжена со стороны внутренней плоскости четырьмя элементами крепления, выполненными в виде монтажных крюков, при соблюдении условия равенства L=Н, где L – расстояние от внутренней плоскости панели до конца крюка; Н – толщина теплоизоляционного слоя, а расстояние между крюками по горизонтали и вертикали должны соответствовать расстояниям между проушинами, расположенными на несущих конструкциях каркаса здания. Введенный в формулу изобретения такой существенный признак, как то, что панель снабжена со стороны внутренней плоскости четырьмя элементами крепления, выполненными в виде монтажных крюков, позволяет вести монтажные работы по установке панелей на возведенный каркас в кратчайшие сроки с применением только грузоподъемного оборудования, что обеспечивает полное ограждение здания по всему периметру. Существенный признак о том, что монтажные крюки выполнены при соблюдении условия равенства L=Н, где L – расстояние от внутренней плоскости панели до конца крюка; Н – толщина теплоизоляционного слоя, введен для создания необходимого пространства между опорной панелью и возводимой с внутренней стороны оболочкой стены для заполнения его слоем теплоизоляционного материала требуемой толщины. Существенный признак о том, что расстояния между крюками по горизонтали и вертикали должны соответствовать расстояниям между проушинами, расположенными на несущих конструкциях каркаса здания, обеспечивает точную и надежную навеску фасадной опорной панели на каркас здания без вспомогательных монтажных работ. Конструкция фасадной опорной панели поясняется чертежами, где на фиг.1 показана в плане фасадная опорная панель, на фиг.2 – разрез А-А на фиг.1, на фиг.3 – установка панели на каркасе здания. Условные обозначения, принятые на чертежах: 1 – фасадная опорная панель; 2 – монтажные крюки; 3 – вертикальные опоры каркаса здания; 4 – проушины; 5 – перекрытие; 6 – внутренняя оболочка стены, например кладка из мелких бетонных блоков; 7 – теплоизоляционный слой. Фасадная опорная панель состоит из прямоугольной плиты 1, выполненной из железобетона. Длина панели зависит от расстояния между вертикальными опорами каркаса здания, а высота ее равна (или кратна) высоте этажа. Толщина панели принимается согласно теплотехническим расчетам с учетом того, что панель выполняет кроме того функцию ограждающей конструкции для теплоизоляционного слоя. Со стороны внутренней плоскости плита 1 снабжена четырьмя элементами крепления, выполненными в виде монтажных крюков 2, расположенных по углам плиты 1 и обеспечивающими необходимый запас прочности. Расстояние от внутренней плоскости плиты 1 до конца монтажного крюка 2 «L» выбирают равным толщине теплоизоляционного слоя «Н», которую определяют теплофизическими расчетами. Фасадную опорную панель применяют следующим образом: после возведения каркаса здания на вертикальные опоры 3, снабженные проушинами 4, навешивают на них фасадные опорные панели таким образом, чтобы монтажные крюки 2 вошли в отверстия проушин 4, используя грузоподъемное оборудование. Навешивая на каркас здания поочередно фасадные панели, изолируют внутреннее пространство здания. Затем заполняют проемы между вертикальными опорами 3 и междуэтажными перекрытиями 5, например, кладкой из мелких бетонных блоков 6 и по мере заполнения проемов возводят теплоизоляционный слой 7. Для устройства окон в фасадных опорных панелях выполняют соответствующие проемы. Преимуществами предлагаемой фасадной опорной панели являются: – простота конструкции и работ по монтажу панелей; – выполнение функции ограждающего устройства для теплоизоляционного слоя; – уменьшение общего срока строительства здания; – изолированное панелями внутреннее пространство здания позволяет вести работы по возведению кладки в течение любого времени года. Источники информации: 1. Авторское свидетельство СССР №1735526, Е 04 С 2/06, 1992 г. 2. Альбом технических решений для массового применения. Система навесного вентилируемого фасада «КРАСПАН» ООО «Профис», г. Красноярск, 2001, лист 5.5.
Формула изобретения
Фасадная опорная панель, выполненная в форме прямоугольной плиты, отличающаяся тем, что она снабжена со стороны внутренней плоскости четырьмя элементами крепления, выполненными в виде монтажных крюков, при соблюдении условия равенства L=Н, где L – расстояние от внутренней плоскости панели до конца крюка; Н – толщина теплоизоляционного слоя, а расстояния между крюками по горизонтали и вертикали должны соответствовать расстояниям между проушинами, расположенными на несущих конструкциях каркаса здания.

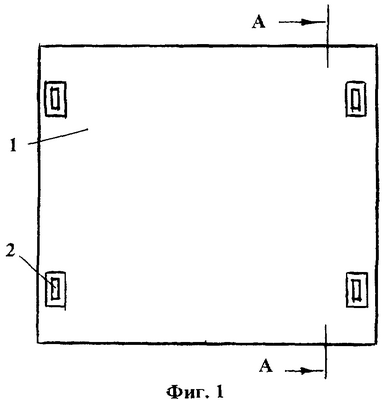

РИСУНКИ
