Патент на изобретение №2271420
|
||||||||||||||||||||||||||
(54) ЗАПОРНЫЙ МЕХАНИЗМ ПРЕИМУЩЕСТВЕННО ДЛЯ ВОДОСЛИВНОГО БАЧКА УНИТАЗА
(57) Реферат:
Изобретение относится к области санитарно-гигиенических устройств, а именно водосливным бачкам унитазов кнопочного типа. Техническим результатом является уменьшение весовых и габаритных размеров запорного узла водосливного бачка с одновременным повышением его живучести и надежности. Запорный механизм преимущественно для водосливного бачка унитаза содержит стойку с направляющими для трубки перелива, трубку перелива с соосно закрепленной на ней манжетой, узлы поднятия манжеты и удержания ее при сливе воды, причем узел удержания манжеты при сливе воды выполнен в виде установленного внутри трубки перелива и подпружиненного относительно нее клапана, нормально закрытого при заполненном водой бачке унитаза. Клапан установлен в нижней части трубки перелива с возможностью контакта своей рабочей кромкой с фаской, выполненной на торцевой части трубки перелива. 1 з.п.ф-лы, 1 ил.
Предлагаемое изобретение относится преимущественно к области санитарно-гигиенических устройств, а именно водосливным бачкам унитазов. Возможно также использование данного запорного механизма в автоматизированных системах полива и орошения открытого и закрытого типа, а также в жидкостных дозаторах, применяемых, например, в развлекательной индустрии воды и виноделии. Несмотря на появление множества новых, перспективных с точки зрения экологии, экономии воды направлений в области создания механизмов для регулирования слива воды из водосливных бачков унитазов (например, вакуумного типа), запорные устройства манжетного типа по-прежнему являются самыми распространенными и постоянно совершенствуются. Известен запорный механизм (1) для сливного бачка манжетного типа, в котором регулировка времени слива обеспечивается формой манжеты, выполненной в виде колокола, внутри которого находится воздух, обеспечивающий плавучесть подъемному узлу с манжетой в течение определенного времени, достаточного для слива порции воды без удержания кинематических элементов привода рукой. Недостатком данной конструкции являлась невозможность использования ее без переделок в бачках с кнопочным нажимного типа приводом подъемного узла манжеты. Известен запорный механизм водосливного бачка унитаза, содержащий стойку с направляющими для трубки перелива, трубку перелива с соосно закрепленной на ней манжетой, узлы поднятия манжеты и удержания ее при сливе воды, (2) с кнопочным приводом узла подъема манжеты. Недостатком данного устройства является необходимость введения в его конструкцию специального элемента – поплавка для обеспечения функции плавучести узла подъемной манжеты, т.к. манжета установлена на подъемной сливной трубке, что привело к существенному увеличению веса и габаритов запорного узла в целом. Вышеуказанное устройство выбрано автором в качестве прототипа предложенного, как наиболее близкое по технической сущности и достигаемому эффекту. Задачей, которую автор ставил при разработке данного изобретения, являлось уменьшение весовых и габаритных размеров запорного узла с одновременным повышением его живучести и надежности. Эта задача решена в конструкции запорного механизма преимущественно для водосливного бачка унитаза, содержащего стойку с направляющими для трубки перелива, трубку перелива с соосно закрепленной на ней манжетой, узел поднятия манжеты и узел удержания ее при сливе воды в виде установленного внутри трубки перелива и подпружиненного относительно нее клапана, нормально закрытого при заполненном водой бачке унитаза. В варианте выполнения запорного механизма клапан установлен в нижней части трубки перелива с возможностью контакта своей рабочей кромкой с фаской, выполненной на торцевой части трубки перелива (сливной трубки). Новыми существенными признаками устройства является выполнение узла удержания манжеты при сливе в виде подпружиненного клапана, установленного внутри трубки перелива и нормально закрытого при заполненном водой сливном бачке унитаза. Новыми существенными признаками в варианте выполнения запорного механизма является установка клапана в нижней части трубки перелива с возможностью контакта рабочей кромкой с фаской, выполненной на торцевой части трубки перелива (сливной трубки). Несмотря на общеизвестность стравливающих клапанов в технике (например, клапаны для стравливания воздуха в ресиверах и т.п.), в данной конструкции клапан, обеспечивая слив воды при переполнении бачка (известная функция), образует воздушный пузырь под манжетой, что увеличивает выталкивающую силу и не позволяет манжете резко закрыться после снятия усилия с кнопки спуска, удерживая узел поднятия манжеты на плаву при сливе воды из бачка. По моему мнению, с такими функциями в других механизмах клапан еще не работал и поэтому считаю вышеуказанные отличия существенными. В результате установки клапана в запорном механизме сливного бачка с вышеуказанными функциями значительно снижаются весовые и габаритные параметры механизма, а вследствие уменьшения в несколько раз площадей трения в кинематических парах механизма повышается живучесть и надежность его. Предлагаемая конструкция изображена на прилагаемом чертеже, где: 1 – стойка; 2 – направляющие для трубки перелива; 3 – трубка перелива; 4 – манжета; 5 – узел подъема манжеты; 6 – клапан с рабочей кромкой; 7 – пружина клапана; 8 – направляющие клапана; 9 – кнопка слива; 10 – отверстие водосливного бачка (сливного бака); 11 – фаска на трубке перелива. Работа механизма заключается в следующем. При заполненном водой бачке манжета 4 прилегает к поверхности спускного отверстия 10 водосливного бачка и вода не имеет возможности сливаться из бачка. При этом излишки воды, если они имеют место, переливаются через верхний край трубки 3 перелива, а клапан 6 не препятствует ее сливу, т.к. усилие столба воды выше, чем установленное усилие пружины 7 клапана 6. При нажатии на кнопку 9 слива усилие через элементы узла 5 подъема манжеты передается на трубку 3 перелива, обеспечивая ее подъем вместе с манжетой 4 из отверстия 10 сливного бака и возможность слива воды из него. При этом пружина 7 преодолевает давление уменьшившегося столба воды и закрывает клапан 6, обеспечивая прилегание его рабочей кромки к фаске 11 трубки перелива 3, в результате чего под манжетой 4 образуется воздушный пузырь, препятствующий резкому опусканию манжеты при снятии усилия с кнопки пуска 10 и обеспечивающий удержание узла поднятия манжеты на плаву при сливе воды из бака. В результате бак постепенно опоражнивается полностью и далее процесс может быть повторен. Автором изготовлен опытный образец запорного механизма из традиционных материалов для данного вида продукции с использованием известных технологий изготовления и сборки и испытан в реальных условиях с положительным эффектом, указанным в материалах заявки. В настоящее время проводится работа по промышленной реализации устройства на одном из московских предприятий. Литература. 1. А.С. №2090708 от 01.12.1993 г. МПК: Е 03 D, 1/34. 2. Патент РФ №2158336 от 12.11.1999 г. МПК: Е 03 D, 1/34.
Формула изобретения
1. Запорный механизм преимущественно для водосливного бачка унитаза, содержащий стойку с направляющими для трубки перелива, трубку перелива с соосно закрепленной на ней манжетой, узлы поднятия манжеты и удержания ее при сливе воды, отличающийся тем, что в нем узел удержания манжеты при сливе воды выполнен в виде установленного внутри трубки перелива и подпружиненного относительно нее клапана, нормально закрытого при заполненном водой бачке унитаза. 2. Запорный механизм преимущественно для водосливного бачка унитаза по п.1, отличающийся тем, что клапан установлен в нижней части трубки перелива с возможностью контакта своей рабочей кромкой с фаской, выполненной на торцевой части трубки перелива.

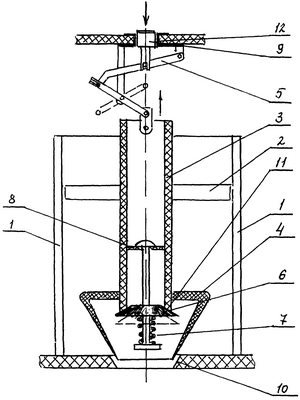

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.08.2008
Извещение опубликовано: 20.07.2010 БИ: 20/2010
|
||||||||||||||||||||||||||
