Патент на изобретение №2271379
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ПОЛУЧЕНИЯ СТРОИТЕЛЬНОГО БИТУМА
(57) Реферат:
Изобретение относится к производству строительных битумов и может быть использовано в нефтеперерабатывающей и строительной отраслях промышленности. Сущность: исходное сырье окисляют кислородом воздуха с использованием газожидкостного кавитационно-вихревого аппарата. Аппарат устанавливают на линии подачи сырья, 5-10% воздуха от его общего объема направляют на предварительное окисление исходного сырья в волновом поле с последующим окислением газожидкостной смеси в мелкодисперсном состоянии в течение 30-60 с. в зависимости от длины и диаметра трубопровода подачи газожидкостной смеси и доокислением в окислительной колонне в полном режиме. Технический результат: снижение энергетических затрат, времени окисления, расхода воздуха, повышение качества продукта и производительности. 2 ил., 3 табл.
Изобретение относится к химической и нефтеперерабатывающей отраслям промышленности и может быть использовано в производстве строительных битумов. Известен способ получения строительных битумов и устройство для его осуществления /Р.Б.Гун. Нефть. М. изд. “Химия”, 73 г./. Сущность известного способа получения строительного битума заключается во взаимодействии газовой фазы с сырьем в нескольких реакционных колоннах. Сырье поступает в колонну и окисляется воздухом низкого давления. Окисленный продукт снизу колонны поступает в емкость. Из емкости подается в змеевиковый реактор, в этот же ректор подается сжатый воздух высокого давления на окисление. Затем окисленный битум подается в испаритель, в котором газообразующие продукты окисления отделяются от окисленного битума; окисленный битум направляют на рециркуляцию или в товарный парк. Недостатками известного способа являются: низкая эффективность, большая металлоемкость, связанная с использованием реактора змеевикового типа. Кроме того, для осуществления способа требуется воздух низкого и высокого давления. Наиболее близким технологическим решением к заявленному изобретению прототипом является способ получения битума (Патент РФ №2167183 С1, 20.05.2001). Способ заключается в том, что нефтяное сырье подвергают окислению в колонне окисления при подаче воздуха через перфорированные трубы, расположенные внутри колонны, в слой сырья. Затем продукт низа колонны и дополнительно подаваемый воздух подвергают обработке в диспергирующем аппарате, создающем в образующейся газожидкостной смеси избыточное давление 1-3 кг/см2 с частотой динамических пульсаций потока 400-3000 Гц внутри диспергирующего аппарата с последующим возвратом продукта обработки в колонну окисления. Недостатком известного способа являются: – высокие энергетические затраты на рециркуляцию части продукта низа колонны через диспергирующий аппарат, так как нужно вовлекать дополнительное поддавливающее устройство для создания избыточного давления 1-3 кгс/см2; – снижение производительности из-за разделения потока продукта низа колонны на циркуляционный и готовый продукт; – в известном способе, а в частности в таблице 2, сравнительные показатели опыта №5 и опыта №24 (прототип), значительного изменения показателей качества не наблюдается; – увеличение расхода воздуха для процесса окисления, так как требуется вовлечение дополнительного количества последнего в диспергирующий аппарат. Задачей изобретения является снижение энергетических затрат и времени окисления, повышение качества продукта, снижение расхода воздуха, увеличение производительности. Указанная задача решается тем, что в способе получения строительного битума путем окисления исходного сырья кислородом воздуха с использованием газожидкостного кавитационно-вихревого газожидкостного аппарата установленного на линии подачи сырья. 5-10% воздуха от общего объема направляют на предварительное окисление исходного сырья в волновом поле с последующим окислением газожидкостной смеси (ГЖС) в мелкодисперсном состоянии в течение 30-60 с в зависимости от длины и диаметра трубопровода подачи ГЖС и доокислением в окислительной колонне в полном режиме. Способ осуществляют следующим образом. На линии подачи исходного сырья в окислительную колонну устанавливают выносной газожидкостной кавитационно-вихревой аппарат (ВГЖКВА), на выходе из которого поток исходного сырья в мелкодисперсном состоянии контактирует с 5-10% от общего объема тангенциально движущего потока воздуха (Фиг.1), полученная ГЖС поступает на окисление в течение 30-60 с в зависимости от длины и диаметра трубопровода подачи ГЖС и доокисления в окислительной колонне в полном режиме. В процессе волнового воздействия на нефтяной остаток в тангенциально-закрученном потоке кислорода воздуха, в отличие от барботажного способа окисления, происходит не только окисление сырья, но также звукохимическая реакция окисления (Фиг.2). Если суммарная константа скорости реакции окисления для сырья с температурой размягчения (по методу КиШ), равной 14,5°С, составляет 0,07, то для процесса окисления этого сырья при волновом воздействии 0,12. Из сравнения констант скоростей реакции окисления видно, что волновое воздействие ускоряет процесс окисления нефтяного остатка почти в два раза. В таблице 1 приведены качества готового продукта без использования и с использованием ВГЖКВА.
Из таблицы 2 видно, что в предлагаемом изобретении снижается расход воздуха по сравнению с прототипом, улучшается качество получаемого битума, что, в свою очередь, обеспечит его широкое использование в производстве строительных битумов, а также снижение температуры окисления в окислительной колонне. Пример 1. На лабораторном стенде проведены эксперименты, позволяющие наглядно определить отношение воздух сырье в ГЖС. Данные, полученные при анализе изменения температуры газожидкостной смеси после ВГЖКВА в зависимости от количества подаваемого воздуха на 1 м3 сырья, представлены в таблице 2.
Из результатов экспериментов видно, что оптимальное количество воздуха составляет от 5 до 10% от общего количества подаваемого на окисление воздуха для получения готового продукта. Пример 2. Эксперимент проводился на том же лабораторном стенде, с тем же аппаратом, что и в примере 1. Изменялось время прохождения ГЖС в трубопроводе подачи ГЖС после ВГЖКВА до колонны окисления, посредством увеличения длины трубопровода. Данные эксперимента изменения температуры газожидкостной смеси в зависимости от длины трубопровода подачи ГЖС после ВГЖКВА приведены в таблице 3.
Из таблицы видно что эффективный режим окисления в зависимости от длины трубопровода при определенном диаметре после ВГЖКВА до колонны окисления увеличивается, что соответствует оптимальному времени прохождения ГЖС в пределах от 30 до 60 с в данном эксперименте. Это обуславливает объемный расход, т.е. прохождение единицы объема перекачиваемой среды через единицу площади за единицу времени.
Формула изобретения
Способ получения строительного битума путем окисления исходного сырья кислородом воздуха с использованием газожидкостного кавитационно-вихревого аппарата, отличающийся тем, что газожидкостной кавитационно-вихревой аппарат устанавливают на линии подачи сырья, 5-10% воздуха от его общего объема направляют на предварительное окисление исходного сырья в волновом поле с последующим окислением газожидкостной смеси в мелкодисперсном состоянии в течение 30-60 с в зависимости от длины и диаметра трубопровода подачи газожидкостной смеси и доокислением в окислительной колонне в полном режиме.

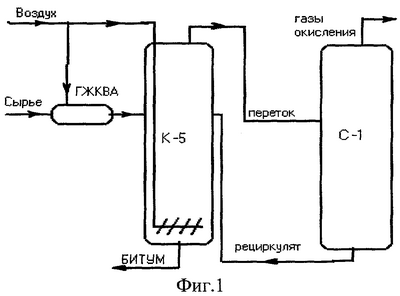

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 25.11.2007
Извещение опубликовано: 10.07.2009 БИ: 19/2009
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
