Патент на изобретение №2271148
|
||||||||||||||||||||||||||
(54) СПОСОБ ОПРЕДЕЛЕНИЯ ЛАТЕРАЛИЗАЦИИ СОБСТВЕННОЙ СВЯЗКИ НАДКОЛЕННИКА
(57) Реферат:
Изобретение относится к медицине, а именно к ортопедии и травматологии, и может быть применимо для определения латерализации собственной связки надколенника. Производят компьютерную томографию коленного сустава. Устанавливают по томограмме уровни сканирования: проксимально – вверх от надколенника до 1,5 см, дистально – на уровне бугристости большеберцовой кости. Накладывают томограмму на уровне центральных отделов ложа надколенника и томограмму на уровне прикрепления собственной связки надколенника. Производят на созданном изображении измерение угла, образованного двумя линиями: прямой, проведенной через центр ложа надколенника и центр бедренной кости, и прямой, проведенной через центр большеберцовой кости и место прикрепления собственной связки надколенника. Способ позволяет повысить точность определения угла смещения надколенника и его собственной связки. 1 ил.
Изобретение относится к области медицины, в частности к рентгенологии и компьютерной томографии, и может применяться при определении метода лечения надколенника при его врожденном вывихе. Известен способ определения вальгусного угла (Диагностика и хирургическое лечение нарушения равновесия надколенника диспластического генеза: Методические рекомендации / Харьковский научно-исследовательский институт ортопедии и травматологии им. проф. М.И.Ситенко; сост.: Б.И.Сименач, С.А.Нестеренко, Б.А.Пустовойт, С.Р.Михайлов. – Киев, 1990. – 25 с., С.9), при котором измеряют угол между осью прямой мышцы и осью собственной связки надколенника. Однако известный способ не позволяет с точностью определить угол смещения надколенника и его собственной связки относительно ложа надколенника, определение вальгусного угла не позволяет судить об истинном положении надколенника по отношению к наружному мыщелку бедра. Надколенник при его врожденном вывихе располагается на передней или наружной поверхности наружного мыщелка бедра, при этом имеется латерализация собственной его связки, и для выбора предпочтительного метода лечения врожденного вывиха надколенника возникает необходимость определения истинного угла смещения его собственной связки. Задачей изобретения является разработка способа определения угла смещения надколенника и его собственной связки относительно ложа надколенника для выбора оптимального метода лечения надколенника при его врожденном вывихе. Поставленная задача решается тем, что в способе определения латерализации собственной связки надколенника, включающем определение угла, определяют угол смещения надколенника и его собственной связки относительно ложа надколенника, для этого производят компьютерную томографию коленного сустава, по топограмме устанавливают уровни сканирования: проксимально – вверх от надколенника до 1,5 см, дистально – на уровне бугристости большеберцовой кости, после чего с помощью функции Manipulation Average накладывают томограмму на уровне центральных отделов ложа надколенника и томограмму на уровне прикрепления собственной связки надколенника, затем на созданном изображении производят измерение угла, образованного двумя линиями: прямой, проведенной через центр ложа надколенника и центр бедренной кости, и прямой, проведенной через центр большеберцовой кости и место прикрепления собственной связки надколенника. Настоящее изобретение поясняем описанием и прилагаемой копией изображения, полученного путем наложения двух томограмм. Способ осуществляют следующим образом (см. чертеж). Для определения угла смещения надколенника и его собственной связки относительно ложа надколенника производят компьютерную томографию коленного сустава. По топограмме устанавливают уровни сканирования: проксимально – вверх от надколенника до 1,5 см, дистально – на уровне бугристости большеберцовой кости. После чего с помощью функции Manipulation Average накладывают томограмму на уровне центральных отделов ложа надколенника и томограмму на уровне прикрепления собственной связки надколенника. Затем на созданном изображении производят две прямые линии: 1 – проведенную через центр ложа надколенника 2 и центр бедренной кости 3, и 4 – проведенную через центр большеберцовой кости 5 и место прикрепления собственной связки надколенника 6. Измеряют величину смещения надколенника и его собственной связки относительно ложа надколенника, равную углу Исследование проводили на компьютерном томографе Somatom AR HP фирмы Siemens. Топограмму производят в программе BONE со следующими техническими характеристиками: Kv 130; Sek/mAs: 3,1/217; Slice [mm] 2; Tube Position (anterior); Length [mm] 256; Algorithm [standard]; Угол Гентри 0 град. Параметры томограммы: Kv 130; Sek/mAs: 3,0/150; Slice [mm] 5; Algorithm [standard]; FOV 260. Предлагаемый способ позволяет выбрать оптимальный метод лечения врожденного вывиха надколенника, учитывая истинный угол смещения его собственной связки, восстановить нормальные взаимоотношения надколенникового и бедренного суставов. Предлагаемый способ используется в клиническом отделении РНЦ “ВТО” им. акад. Г.А.Илизарова.
Формула изобретения
Способ определения латерализации собственной связки надколенника, включающий определение угла смещения надколенника, отличающийся тем, что определяют угол смещения надколенника и его собственной связки относительно ложа надколенника, для этого производят компьютерную томографию коленного сустава, по томограмме устанавливают уровни сканирования: проксимально – вверх от надколенника до 1,5 см, дистально – на уровне бугристости большеберцовой кости, после чего накладывают томограмму на уровне центральных отделов ложа надколенника и томограмму на уровне прикрепления собственной связки надколенника, затем на созданном изображении производят измерение угла, образованного двумя линиями: прямой, проведенной через центр ложа надколенника и центр бедренной кости, и прямой, проведенной через центр большеберцовой кости и место прикрепления собственной связки надколенника.

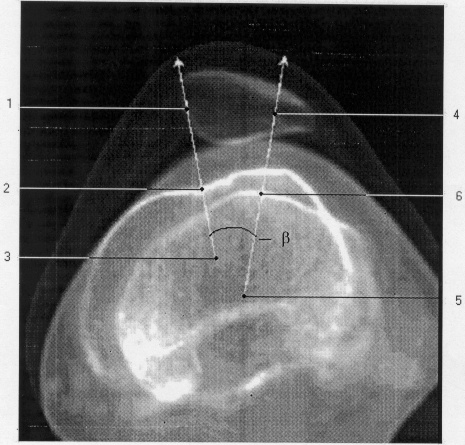

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 22.06.2007
Извещение опубликовано: 20.02.2009 БИ: 05/2009
|
||||||||||||||||||||||||||

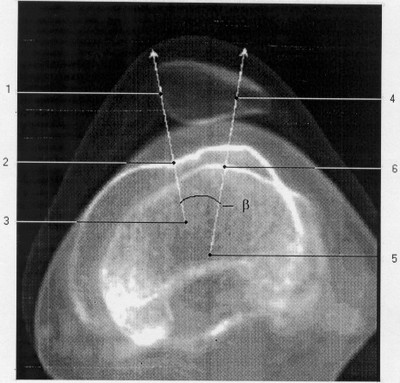

латерализации собственной связки надколенника, заключенному между прямыми 1 и 4.
