Патент на изобретение №2271124

(54) УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ И ХРАНЕНИЯ СИЛОСА ИЗ ЗЕЛЕНЫХ РАСТЕНИЙ

(57) Реферат:

Изобретение относится к производству кормов для сельскохозяйственных животных, а именно к устройствам для их приготовления. Устройство включает траншею и систему ввода жидкого консерванта, состоящую из расходной емкости для консерванта, насоса и распределителей потока жидкости. Траншея имеет боковые стенки и днище, облицованные плитами с пазами. Распределители потока жидкости выполнены в виде трубчатой сборно-разборной конструкции. Трубчатая конструкция состоит из боковых распределителей потока, выполненных в виде соединенных с коллектором и вертикально установленных в пазах облицовочных плит раздаточных элементов – стояков, и соединенных с коллектором, монтируемым сверху уложенного штабеля, в горизонтальной плоскости с обеих его сторон раздаточных элементов – лучей. Стояки и лучи со стороны штабеля выполнены перфорированными с возможностью направления жидкости под углом 45-90° к его поверхности и соединены с коллекторами через запорные элементы. Коллекторы посредством трубопроводов с запорными элементами соединены через насос с емкостью для консервантов и установлены с уклоном в сторону насоса для возможности опорожнения труб от жидкости. Коллектор системы боковых распределителей потока размещен на высоте 0,2-0,3 м от днища траншеи. Расстояние между раздаточными элементами – стояками равно 0,4-0,8 м. Распределители потока жидкости выполнены полностью или частично из металла, или пластмассы, или резинотканевых материалов. Использование изобретения позволит сократить потери зеленой массы и повысить питательную ценность силоса при его приготовлении и хранении. 1 з.п. ф-лы, 1 табл., 4 ил.

Изобретение относится к производству кормов для сельскохозяйственных животных, конкретно к устройствам для их приготовления.

Известен широко применяемый в кормопроизводстве способ приготовления и хранения силоса из зеленых растений (кукурузы, одно- и многолетних трав, ботвы корнеплодов и др.), включающий в себя измельчение скашиваемых растений, транспортировку полученной зеленой массы к месту силосования, послойную закладку его в штабель в специально приготовленную траншею с одновременным трамбованием трактором и, как правило, внесением при этом химического консерванта в виде водного раствора, герметизацию и последующее хранение приготовленного силоса с периодическим отбором проб из толщи штабеля и определение качества силоса – прототип [1].

Недостатком известного способа приготовления и хранения силоса является, прежде всего, то, что вследствие невозможности достичь качественного уплотнения (трамбовки) силосуемой растительной массы в пристенных слоях штабеля и недостатка в них консерванта происходит порча силоса при хранении за счет присутствия в этих слоях оставшегося воздуха и интенсивного размножения в них кислотоустойчивых аэробных микроорганизмов (плесеней, дрожжей). При этом потери силоса от плесневения и гниения растительной массы в пристенных зонах могут достигать 5-10%.

Общие потери массы силоса за период хранения (угар) достигают 15-40%. Потери сухого вещества (в зависимости от начальной влажности корма) составляют 12-30%, потери белка – до 50%, переваримого сухого вещества – до 35%, а общие потери питательных веществ – 8-12% [1, с.374-376]. В процессе хранения при существующей технологии силосования (по известному способу) предотвратить или хотя бы сократить эти потери не представляется возможным.

Технический результат заявляемого изобретения заключается в сокращении потерь зеленой массы растений и повышении питательной ценности силоса при его приготовлении и хранении.

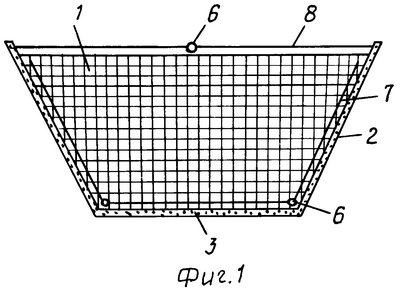

Указанная цель достигается тем, что осуществление способа приготовления и хранения силоса из зеленых растений, включающем измельчение растительной массы, закладку в штабель в траншее, внесение жидкого консерванта, герметизацию и последующее хранение силоса производится с помощью устройства, показанного схематично на фиг.1-4. Оно состоит из траншеи (фиг.1.) для закладки силоса в штабель 1 с наклонными под углом 10-20° боковыми стенками 2 и днищем 3, облицованными плитами (на фиг.1 не показаны), и системы ввода жидкого консерванта (фиг.2-4). Система ввода включает расходную емкость для консерванта 4, насос 5 (фиг.2), трубчатые распределители потока жидкости – боковые (фиг.3) и верхний (фиг.4) – и соединительные трубопроводы с запорными элементами (задвижки, вентили) (не показаны). Распределители потока жидкости выполнены в виде сборно-разборной конструкции, состоящей из коллекторов 6 и соединенных с ними раздаточных элементов: стояков 7 боковых распределителей (фиг.3), расположенных в пазах облицовочных плит траншеи 1 (фиг.1), и двухсторонних лучей 8 в верхнем распределителе потока. Раздаточные элементы изготовлены перфорированными в 1-3 ряда на боковой поверхности труб со стороны штабеля 1 с возможностью направления потока консерванта по углом 45-90° к боковой поверхности штабеля 1 и соединены через запорные элементы (не показаны) с коллектором 6, а их концы закреплены между собой распорками 9, причем коллекторы 6, стояки 7 и лучи 8 изготовлены полностью или частично из металла, или пластмассовых или резинотканевых материалов.

Соединение боковых и верхнего распределителей потока с внешними трубопроводами осуществляют с тыльной стороны штабеля 1, противоположной отбору силоса для кормления животных. Коллекторы 6 боковых распределителей потока располагают на высоте 0,2-0,3 м от днища траншеи и устанавливают так же, как коллектор верхнего распределителя, с уклоном в сторону насоса 5 для возможности опорожнения труб от жидкости.

Количество раздаточных элементов в распределителях потока выбирают исходя из объема расходуемой массы силоса таким образом, чтобы можно было отключать их по мере расхода силоса и при этом иметь возможность своевременно производить подпитку консервантом оставшегося силоса, а для лучшего распределения консерванта расстояние между элементами устанавливают в пределах 0,4-0,8 м.

Перфорацию труб стояков 7 и лучей 8 делают в 1, 2 и 3 ряда, в двух из них (боковых) перфорация сделана под углом 45°, а в одном перпендикулярно (под углом 90°) к поверхности штабеля 1. Диаметры и расстояния между отверстиями рассчитывают по известным формулам гидравлики.

Распорки 9 служат для недопущения изгибания труб стояков и лучей, а изготовление распределителей потока из пластмассовых и резинотканевых материалов облегчает сборку-разборку конструкции системы ввода консерванта.

Пример. Для апробирования предлагаемого способа приготовления и хранения силоса был проведен научно-хозяйственный эксперимент. Силосованию подвергали растения кукурузы молочно-восковой спелости. Силос закладывали в траншеи, опытная траншея была оборудована системой ввода жидкого консерванта в соответствии с предложенным изобретением. Контролем служил силос, заготовленный по обычной технологии. В качестве консерванта использовали насыщенный раствор уксусной кислоты. При расходе 5,0 л/т в контроле общий расход кислоты в опытном варианте составил 90% от нормы (4,6 л/т). При этом основная доза при закладке силосуемой массы в траншею составила 70%, через боковые распределители потока расходовали 30%.

Результаты эксперимента приведены в таблице. Данные таблицы показывают, что использование заявленного способа позволяет значительно снизить потери массы силоса (угар) и лучше сохранить его питательную ценность в процессе хранения.

Источники информации

1. С.С.Михалев. Технология производства кормов. М.: «Колос», 1998, с.363-376.

Формула изобретения

1. Устройство для приготовления и хранения силоса из зеленых растений, включающее траншею и систему ввода жидкого консерванта, состоящую из расходной емкости для консерванта, насоса и распределителей потока жидкости, отличающееся тем, что траншея имеет боковые стенки и днище, облицованные плитами с пазами, а распределители потока жидкости выполнены в виде трубчатой сборно-разборной конструкции, состоящей из боковых распределителей потока, выполненных в виде соединенных с коллектором и вертикально установленных в пазах облицовочных плит раздаточных элементов – стояков и соединенных с коллектором, монтируемым сверху уложенного штабеля, в горизонтальной плоскости с обеих его сторон раздаточных элементов – лучей, при этом стояки и лучи со стороны штабеля выполнены перфорированными с возможностью направления жидкости под углом 45-90° к его поверхности и соединены с коллекторами через запорные элементы, причем коллекторы посредством трубопроводов с запорными элементами соединены через насос с емкостью для консервантов и установлены с уклоном в сторону насоса для возможности опорожнения труб от жидкости, кроме того, коллектор системы боковых распределителей потока размещен на высоте 0,2-0,3 м от днища траншеи, а расстояние между раздаточными элементами – стояками равно 0,4-0,8 м.

2. Устройство по п.1, отличающееся тем, что распределители потока жидкости выполнены полностью или частично из металла, или пластмассы, или резинотканевых материалов.
