Патент на изобретение №2270785

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2270785 (13) C2
(51) МПК

B64C23/02 (2006.01)
B64C23/06 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 12.01.2011 – действует

(21), (22) Заявка: 2003133801/11, 21.11.2003

(24) Дата начала отсчета срока действия патента:

21.11.2003

(43) Дата публикации заявки: 10.05.2005

(45) Опубликовано: 27.02.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 4458 A1, 31.01.1928. RU 2118271 C1, 27.08.1998. RU 2070311 C1, 10.12.1996. US 5207397 А, 04.05.1993.

Адрес для переписки:

143400, Московская обл., г. Красногорск, ул. Димитрова, 10, кв.42, В.Г. Мартынову

(72) Автор(ы):

Мартынов Валентин Григорьевич (RU),
Фельдт Ольга Валентиновна (RU),
Карпенко Юлия Валентиновна (RU)

(73) Патентообладатель(и):

Мартынов Валентин Григорьевич (RU),
Фельдт Ольга Валентиновна (RU),
Карпенко Юлия Валентиновна (RU)

(54) ДВИГАТЕЛЬ

(57) Реферат:

Изобретение относится к средствам создания аэро- или гидродинамических сил для транспортных средств с помощью вращающихся элементов. Предлагаемый двигатель содержит корпус и два конуса с поверхностями, вращающимися в противоположных направлениях. На вращающихся поверхностях нанесены ячейки, представляющие собой чередование впадин и зубцов. На поверхности переднего конуса зубцы изогнуты в направлении обтекающего ячейки потока, а на поверхности заднего конуса – в направлении навстречу обтекающему потоку. Этот поток является, в основном, круговым и вызван вращением поверхностей конусов. Поверхность каждой впадины в сечении похожа на вопросительный знак. В результате в ячейках вращающейся поверхности переднего конуса создается пониженное давление, а в ячейках вращающейся поверхности заднего конуса – повышенное давление. Это служит причиной возникновения тяги вдоль оси вращения конусов. Технический результат изобретения состоит в расширении арсенала средств создания тяги для управления движением различных аппаратов в воздушной и водной средах. 6 ил.

Предлагаемое изобретение относится к двигателям, которые могут работать в воздушной и водной средах.

В настоящее время известны винтовые и реактивные двигатели воздушных и водных транспортных средств. Наиболее близким аналогом предлагаемого изобретения является двигатель самолета, содержащий корпус и конусы с вращающимися поверхностями – патент SU 4458 А1; 31.01.1928. Однако схема данного двигателя сложна, а создаваемые конусами дополнительные аэродинамические силы относительно невелики.

Предлагаемый двигатель содержит корпус с передним и задним конусами, причем поверхность переднего конуса выполнена вращающейся в одном направлении, а заднего – в противоположном.

На поверхности переднего конуса нанесены ячейки, изображенные на фигуре 1, представляющие чередование впадин и изогнутых зубцов, причем концы зубцов изогнуты в направлении обтекающего ячейки потока, а внутренняя поверхность впадины похожа в сечении на вопросительный знак. Поток, в основном круговой, проходящий вдоль такой ячейки, создает в ней разрежение.

На поверхности заднего конуса нанесены такие же ячейки, только зубцы у них изогнуты навстречу обтекающему их потоку. Поток, также в основном круговой, проходящий вдоль такой ячейки, создает в ней повышенное давление.

На чертежах показаны:

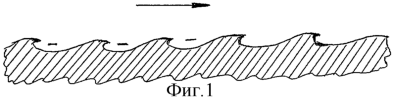

Фигура 1 – ячейки, в которых создается пониженное давление от проходящего потока;

Фигура 2 – ячейки, в которых создается повышенное давление от проходящего потока;

Фигура 3 – подводный корабль с двумя конусами;

Фигура 4 – воздушный, вертикально взлетающий аппарат с вращающимися конусами (верхним и нижним);

Фигура 5 – самолет с вращающимися конусами;

Фигура 6 – тяжелый, большой грузоподъемности самолет с вращающимися конусами (передним и задним).

У самолетов (фигуры 5 и 6) дополнительно в корпусе имеются один, а у другого два комплекта вращающихся конусов с вертикальной осью вращения, которые создают вертикальную подъемную силу (они показаны в разрезе). Вследствие этого им не нужны крылья и шасси, у них остается только хвостовой стабилизатор. При необходимости можно такие же ячейки смонтировать на верхней и нижней поверхностях корпуса, которые создадут подъемную силу при горизонтальном полете.

Теоретически можно представить себе и космические аппараты с подобными двигателями, которые могут быть использованы для вертикального подъема на некоторую предельную для них высоту и для горизонтального разгона в границах атмосферы, после чего могут быть включены реактивные двигатели. При этом возможно уменьшение стартового веса космического корабля при запуске в космос, а также ослабление зависимости от места старта.

Предлагаемый двигатель позволяет аппаратам перемещаться также на поверхности воды и под водой, а затем взлетать в воздух.

Можно ожидать, что при определенном выборе параметров ячеек, размеров конусов и скоростей их вращения – перед одним из конусов (например, передним) возникает достаточное разрежение, как в вихре, так как поток будет закручиваться, в частности, от трения о поверхность конуса.

Формула изобретения

Двигатель, содержащий корпус и два конуса с вращающимися поверхностями, отличающийся тем, что на вращающихся в противоположных направлениях поверхностях конусов нанесены ячейки, представляющие собой чередование впадин и зубцов, изогнутых на поверхности переднего конуса в направлении обтекающего потока, а на поверхности заднего конуса – в направлении навстречу обтекающему потоку, при этом поверхность каждой впадины в сечении похожа на вопросительный знак, так что в ячейках вращающейся поверхности переднего конуса создается пониженное давление, а в ячейках вращающейся поверхности заднего конуса – повышенное давление.
