Патент на изобретение №2270713
|
||||||||||||||||||||||||||
(54) ФИЛЬТР ГРУБОЙ ОЧИСТКИ СТОКОВ ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ
(57) Реферат:
Изобретение относится к оборудованию для грубой очистки стоков и может быть использовано в химической, пищевой и других отраслях промышленности. Фильтр грубой очистки стоков от механических примесей содержит цилиндрический корпус, в который помещен конфузор с фильтрующими элементами, выполненными в виде упругих сфер одинакового диаметра и расположенных так, что угол при вершине конфузора обеспечивает угол естественного откоса упругих сфер. К узкому выходному отверстию конфузора приварен патрубок для отвода отфильтрованной жидкости, а в его нижней части расположена перфорированная пластина, равная по диаметру широкому входному отверстию конфузора, на которую опирается фильтрующий слой и диаметр отверстий которой меньше диаметра упругих сфер. Пластина соединена со штоками, которые опираются на пружины и выполнены с возможностью регулирования положения перфорированной пластины по вертикали, причем на одном из штоков имеется указатель в виде стрелки для индикации пропускной способности. Техническим результатом является продление срока службы фильтра без замены фильтрующих элементов и возможность непрерывной индикации пропускной способности, которая зависит от степени загрязнения фильтрующего слоя. 2 ил.
Изобретение относится к оборудованию для грубой очистки стоков и может быть использовано в химической, пищевой и других отраслях промышленности. Наиболее близким по технической сущности является фильтр с восходящим потоком [“Очистка воды на зернистых фильтрах”, М.Г.Журба, 1980, стр.89-92], содержащий корпус с фильтрующими элементами. Недостатком является то, что данный фильтр имеет небольшой срок службы без замены фильтрующих элементов и отсутствие непрерывной индикации пропускной способности. Технической задачей изобретения является продление срока службы фильтра без замены фильтрующих элементов и возможность непрерывной индикации пропускной способности, которая зависит от степени загрязнения фильтрующего слоя. Техническая задача изобретения достигается тем, что в фильтре грубой очистки стоков от механических примесей, содержащем цилиндрический корпус с фильтрующими элементами, новым является то, что в корпус помещен конфузор с фильтрующими элементами, выполненными в виде упругих сфер одинакового диаметра и расположенных так, что угол при вершине конфузора обеспечивает угол естественного откоса упругих сфер (угол Технический результат заключается в продлении срока службы фильтра без замены фильтрующих элементов и возможности непрерывной индикации пропускной способности. На фиг.1 представлен фильтр для грубой очистки стоков в разрезе, на фиг.2 – конфузор, заполненный фильтрующим слоем в разрезе. Фильтр состоит из металлического цилиндрического корпуса 1, верхней крышки 2, в которой имеется патрубок для ввода загрязненной жидкости 3. Внутри цилиндрического корпуса 1 находится конфузор 4, заполненный фильтрующим слоем упругих сфер одинакового диаметра 5, расположенных так, что угол при вершине конфузора Фильтр грубой очистки стоков от механических примесей работает следующим образом. Загрязненная жидкость через приемный патрубок 3 поступает в цилиндрический корпус 1, а затем за счет давления столба жидкости идет через отверстия в перфорированной пластине 7 на фильтрацию в конфузор, заполненный фильтрующим слоем 5, и через патрубок 6 выводится наружу. Соприкасаясь с поверхностью фильтрующего слоя 5, состоящего из упругих сфер, стоки фильтруются за счет пропускания их через слой с ограниченной площадью сечения каналов между фильтрующими элементами. Пропускная способность фильтрующего слоя измеряется при помощи шкалы 12. Чем меньше пропускная способность фильтрующего слоя, тем больше он разжимается и тем больше его давление на перфорированную пластину 7. Пластина 7 опускается вниз и увлекает за собой штоки 8 на пружинах 10. К одному из штоков прикреплена стрелка 11. Штоки имеют на нижних концах гайки 9 для регулирования вертикального положения перфорированной пластины 7. Таким образом, предлагаемый нами фильтр грубой очистки стоков от механических примесей имеет следующие преимущества: – продление срока службы фильтра без замены фильтрующих элементов; – возможность непрерывной индикации пропускной способности, которая зависит от степени загрязнения фильтрующего слоя.
Формула изобретения
Фильтр грубой очистки стоков от механических примесей, содержащий цилиндрический корпус с фильтрующими элементами, отличающийся тем, что в корпус помещен конфузор с фильтрующими элементами, выполненными в виде упругих сфер одинакового диаметра и расположенных так, что угол при вершине конфузора обеспечивает угол естественного откоса упругих сфер, к узкому выходному отверстию конфузора приварен патрубок для отвода отфильтрованной жидкости, а в его нижней части расположена перфорированная пластина, равная по диаметру широкому входному отверстию конфузора, на которую опирается фильтрующий слой и диаметр отверстий которой меньше диаметра упругих сфер, соединенная со штоками, которые опираются на пружины и выполнены с возможностью регулирования положения перфорированной пластины по вертикали, причем на одном из штоков имеется указатель в виде стрелки для индикации пропускной способности.

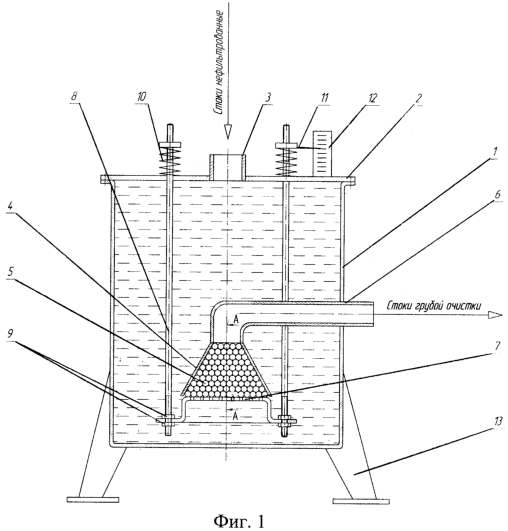

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 03.08.2006
Извещение опубликовано: 10.04.2008 БИ: 10/2008
|
||||||||||||||||||||||||||
на фиг.2), к узкому выходному отверстию конфузора приварен патрубок для отвода отфильтрованной жидкости, а в его нижней части расположена перфорированная пластина, равная по диаметру широкому входному отверстию конфузора, на которую опирается фильтрующий слой и диаметр отверстий которой меньше диаметра упругих сфер, соединенная со штоками, которые опираются на пружины и выполнены с возможностью регулирования положения перфорированной пластины по вертикали, причем на одном из штоков имеется указатель в виде стрелки для индикации пропускной способности.
обеспечивает угол естественного откоса упругих сфер
