Патент на изобретение №2270644
|
||||||||||||||||||||||||||
(54) УНИФИЦИРОВАННЫЙ ЭНДОПРОТЕЗ ПЛЕЧЕВОГО СУСТАВА
(57) Реферат:
Изобретение относится к медицинской технике, а именно к эндопротезам, и может быть использовано в ортопедии и онкологии. Изобретение обеспечивает восстановление максимально возможного объема движений в плечевом суставе при повреждении вращающей манжеты, повышение надежности соединения плечевого и лопаточного компонентов эндопротеза, уменьшение продолжительности и травматичности операции. Эндопротез содержит лопаточный компонент с полостью и входным отверстием для внедрения головки в лопаточный компонент, головку сферической формы и диафизарную часть в виде ножки и шейки. Полость выполнена овоидной формы с большим радиусом, равным удвоенному меньшему радиусу, а последний соответствует радиусу головки. Входное отверстие выполнено круглым. Шейка выполнена конусной. Головка выполнена с конусообразным отверстием, расположенным эксцентрично, и имеет возможность соединения с конусной шейкой. 2 ил.
Изобретение относится к медицинской технике, а именно к эндопротезам, и может быть использовано в ортопедии и онкологии. Небольшие объемы костей, образующих плечевой сустав, на которые крепятся компоненты эндопротеза, и большой объем движений в плечевом суставе представляют собой две взаимоисключающие задачи, которые необходимо решить при замене плечевого сустава. Усилия, направленные на решение этих задач, приводят к многочисленности вариантов моделей эндопротезов плечевого сустава (Ungethum M., Blomer W. Endoprothetischer Ersatz des Schultergelenks. Z. Orthop., 1986, №124, p.50-56). В ряде случаев имеется необходимость в использовании неразъемных протезов плечевого сустава, так, например, при значительном повреждении вращательной манжеты. Известен эндопротез плечевого сустава (СССР, Заявка №1192823 от 23.11.1985) – прототип, состоящий из головки с шейкой, установленной в чашке, и ножки, причем чашка выполнена в виде скрепленных винтами двух половин, снабженных ложементом под лопатку. Однако указанный выше эндопротез имеет существенный недостаток, а именно: при имплантации происходит скелетирование значительной части поверхности шейки лопатки, что технически трудно, ведет к значительной кровопотере и нарушению кровоснабжения суставного отростка лопатки. Технический результат (медико-социальный эффект) предлагаемого эндопротеза заключается в восстановлении максимально возможного объема движений в плечевом суставе при повреждении вращающей манжеты, повышении надежности соединения плечевого и лопаточного компонентов эндопротеза, уменьшении продолжительности и травматичности операции. Это достигается за счет того, что эндопротез плечевого сустава содержит лопаточный компонент с полостью и входным отверстием для внедрения головки в лопаточный компонент, головку сферической формы и диафизарную часть в виде ножки и шейки, причем полость выполнена овоидной формы с большим радиусом, равным удвоенному меньшему радиусу, а последний соответствует радиусу головки, входное отверстие выполнено круглым, шейка выполнена конусной, головка выполнена с конусообразным отверстием, расположенным эксцентрично, и имеет возможность соединения с конусной шейкой. Среди известных технических решений не обнаружены объекты аналогичного назначения, содержащие отличительные от прототипа признаки. Авторам не известны технические решения с указанными в формуле изобретения признаками, направленными на достижение той же цели, что и заявляемом в качестве изобретения биполярном эндопротезе плечевого сустава. Сущность заявки на изобретение поясняется чертежами, где на фиг.1, 2 показан общий вид эндопротеза. Эндопротез состоит из 3 компонентов – лопаточного компонента 1, диафизарной части 2 и головки 3. Диафизарная часть – в виде цилиндрической ножки и конусной шейки. Лопаточная часть имеет усеченную на одну треть полость овоидной формы 4, входное отверстие 5 круглой формы, а на головке имеется конусообразное отверстие 6, расположенное эксцентрично. Унифицированный эндопротез плечевого сустава используется следующим образом. После доступа к суставу производится резекция проксимального отдела плечевой кости. Диафизарная часть имплантируется в костномозговой канал плечевой кости. Лопаточный компонент фиксируется к суставному отростку лопатки известным способом. После чего головка внедряется через круглое входное отверстие в лопаточный компонент, а затем головка соединяется с конусной шейкой. Рану ушивают послойно и накладывают повязку Дезо. Вследствие описанной выше операции эндопротез оказывается установленным в плечевой сустав и благодаря своим конструктивным особенностям позволяет сохранить объем движений и предотвращает вывихи.
Формула изобретения
Эндопротез плечевого сустава, содержащий лопаточный компонент с полостью и входным отверстием для внедрения головки в лопаточный компонент, головку сферической формы и диафизарную часть в виде ножки и шейки, отличающийся тем, что полость выполнена овоидной формы с большим радиусом, равным удвоенному меньшему радиусу, а последний соответствует радиусу головки, входное отверстие выполнено круглым, шейка выполнена конусной, головка выполнена с конусообразным отверстием, расположенным эксцентрично, и имеет возможность соединения с конусной шейкой.

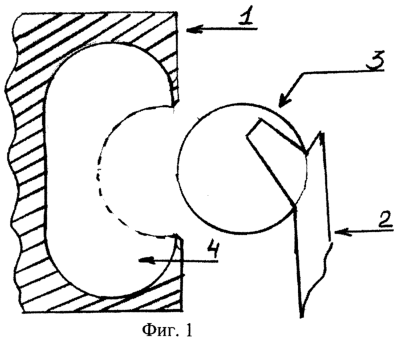

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.12.2005
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
