Патент на изобретение №2270387

(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КАНАТОВ

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано в разгрузочно-погрузочных работах для быстрого соединения канатов. Устройство для соединения канатов содержит корпус, состоящий из двух одинаковых половин, имеющих сквозные отверстия. Через центральное отверстие пропущены канаты, а через боковые – стяжные болты. В пространство между корпусом и канатами с двух сторон установлены трехгранные клинья, вершины которых направлены в противоположные стороны относительно друг друга. Технический результат заключается в повышении надежности соединения канатов, его ремонтопригодности и упрощении конструкции. 3 ил.

Предлагаемое устройство может быть использовано для соединения канатов грузоподъемных машин при выполнении разгрузочно-погрузочных работ.

Известно техническое решение для соединения канатов (а.с. №523214), включающее две зажимные детали с продольным желобом, содержащим неровное дно для укладки каната на концах которого, обращенных друг другу, симметрично продольной оси выполнены приливы, имеющие на одной детали форму крюков, направленных в одну сторону вдоль продольной оси, на другой детали – форму гнезд, соответствующих в них крюкам, а также фиксирующие винты.

Известный зажим сложен в изготовлении.

Наиболее близким по технической сущности и достигаемому экономическому эффекту является устройство (а.с. №1677410), которое выбрано автором в качестве прототипа, включающее полую обойму, концевой фиксатор, зажимной элемент в виде порошка из сплава никелида титана с порошком белого олова, при охлаждении которого до температуры ниже -33°С образуется неразъемное соединение за счет превращения белого олова в порошковое серое олово с увеличением объема до 27%, а также резьбовые фиксаторы и упор.

Основными недостатками данного устройства являются сложность в изготовлении и сборке, а также не обеспечивается ремонтопригодность в случае обрыва одного из канатов.

Задача, решаемая заявителем, – упрощение конструкции и повышение ремонтопригодности, за счет применения устройства, выполненного в виде корпуса, состоящего из двух одинаковых половин, имеющих сквозные отверстия, при этом через центральное отверстие пропущены канаты, а через боковые – стяжные болты; в пространство между корпусом и канатами с двух сторон установлены трехгранные клинья, вершины которых направлены в противоположные стороны относительно друг друга.

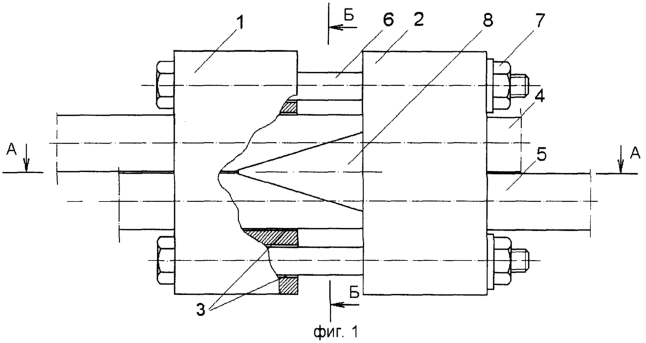

Предлагаемое изобретение поясняется чертежом, где на фигуре 1 показан вид сбоку, а на фигуре 2 и 3 – его сечения.

Предлагаемое изобретение состоит из корпуса, выполненного из двух одинаковых половин 1 и 2, имеющих три сквозных отверстия 3, сверления которых совпадают относительно друг друга у обеих половинок, причем в центральном отверстии размещены канаты 4 и 5, а в двух других – стяжные болты 6 с гайками 7, при этом в пространстве между корпусом и канатами 4 и 5 установлены трехгранные клинья 8, вершины которых направлены в противоположные стороны относительно друг друга.

Устройство собирается следующим образом: берут обе половины корпуса 1 и 2 и через их центральное отверстие пропускают канаты 4 и 5, затем в пространство между канатами 4 и 5 и одной из половинок 1 корпуса вставляют трехгранный клин 8. В пространство между канатами и второй половинкой 2 корпуса с обратной стороны канатов устанавливают второй трехгранный клин 8 вершиной в противоположную сторону относительного первого, затем обе половинки 1 и 2 посредством болтов 6 и гаек 7 стягивают, образуя прочное соединение.

Данная конструкция позволяет быстро соединять канаты, при этом в любой момент времени в случае обрыва одного из них можно без особых усилий проводить ремонт, кроме этого, ее без особого труда легко изготовить в условиях любых производственных мастерских.

Формула изобретения

Устройство для соединения канатов, содержащее корпус с зажимными элементами, отличающееся тем, что корпус выполнен из двух половин со сквозными отверстиями, причем в центральном отверстии размещены канаты, а в двух крайних – стяжные болты с гайками, при этом в пространстве между половинками корпуса и канатами установлены трехгранные клинья, вершины которых направлены в противоположные стороны относительно друг друга.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.10.2006

Извещение опубликовано: 20.06.2008 БИ: 17/2008
