Патент на изобретение №2270211

(54) ДОБАВКА К РЕЗИНОВОЙ СМЕСИ

(57) Реферат:

Настоящее изобретение относится к получению резиновой смеси, содержащей серу в качестве вулканизующего агента и конкретно касается добавки к резиновой смеси, улучшающей ее потребительские свойства. Добавка к резиновой смеси содержит соль или смесь солей двухвалентного железа, кадмия, меди, никеля, кобальта, олова, свинца и цинка в виде бромида, нитрата или хлорида (10-40 мас.%), комбинацию органического эфира или эфиров с полигликолем или полигликолями, с температурой их кипения не ниже 150°С и при соотношении эфир : полигликоль от 1:4 до 4:1 (10-25 мас.%), поливинилхлорид (20-55 мас.%) и при необходимости стеарин, каолин или аэросил, взятые по отдельности или в виде смеси (0-45 мас.%). Введение данной добавки в резиновую смесь уменьшает запах вулканизатов из резиновой смеси и повышает одновременно физико-механические свойства вулканизатов. 4 табл.

Изобретение относится к области создания материала, применяемого как добавка к резиновой смеси, содержащей серу в качестве вулканизующего агента.

Известна добавка к резиновой смеси на основе сложных эфиров [Продукция компании “DOG”, Каучук и резина, №3, 2002 г.]. Однако данная добавка не повышает физико-механические показатели вулканизатов из резиновой смеси.

Наиболее близким решением является добавка к резиновой смеси на основе сложного эфира и хлоридов цинка и кадмия [SU 1010083 А, Бюл. №13, 1983 г.]. Однако данная добавка или плохо распределяется в резиновой смеси (с хлоридом кадмия), или теряет свою активность в процессе хранения (с хлоридом цинка), и кроме этого она не уменьшает запах вулканизатов.

Цель изобретения – создать добавку к резиновой смеси, содержащей серу в качестве агента вулканизации, которая устойчива при хранении, уменьшает запах вулканизатов из резиновой смеси и повышает их физико-механические показатели.

Поставленная цель достигается тем, что добавка, вводимая в резиновую смесь в количестве от 0,5 до 20,0 массовых частей на 100,0 массовых частей каучука, имеет следующий состав в % по массе:

Пример 1. Изготавливаем резиновую смесь следующего состава:

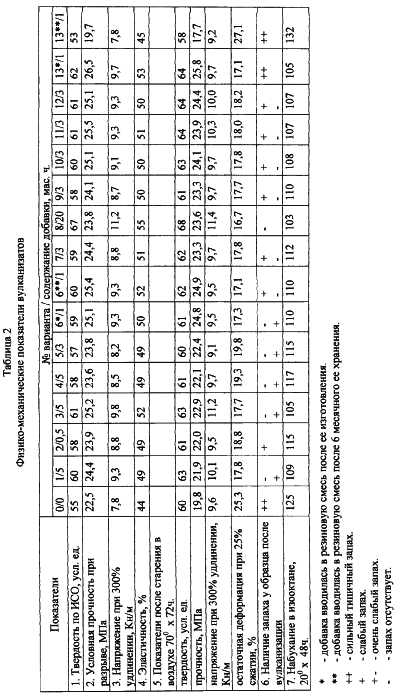

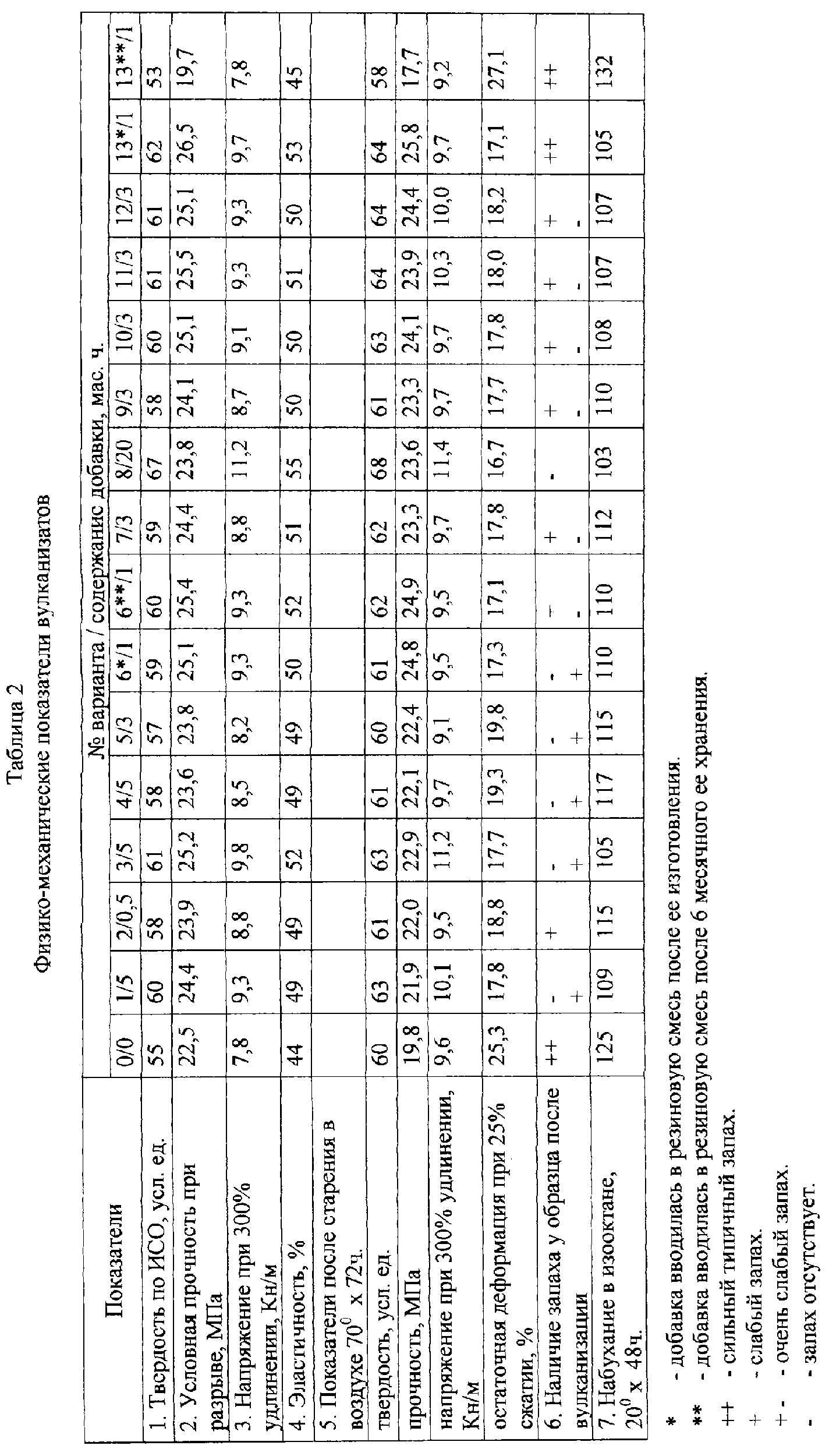

СКИ-3 – 100,0; оксид цинка – 3,0; стеарин – 2,0; ацетонанил – 2,0; диафен ФП – 1,0; техуглерод П 324 – 40,0; сера – 2,5; альтакс – 1,5; добавка от 0 до 20,0. Состав добавки приведен в таблице 1, содержание добавки в резиновой смеси и физико-механические показатели вулканизатов приведены в таблице 2. Добавка №6 (предлагаемая) и добавка №13 (прототип) вводились в резиновую смесь сразу после ее изготовления (*) и после 6-месячного их хранения (**).

Из приведенных данных видно, что в процессе хранения известной добавки она полностью теряет свои свойства, а физико-механические показатели вулканизатов с данной добавкой даже ниже, чем из смеси без добавки, в то время как предлагаемая добавка полностью сохранила свою активность.

Пример 2. Изготавливаем резиновую смесь следующего состава:

СКМС-30АРКМ-15 – 60,0; СКИ-3 – 40,0; оксид цинка – 3,0; стеарин – 1,0; диафен – 0,5; ацетонанил – 2,0; сера – 2,2; сульфенамид – 0,6; альтакс – 1,2; наполнитель – 40,0; добавка №6 (см. таблицу 1) – 0 или 30. В качестве наполнителя смесь №1 содержала П 324 без добавки, №2 – П 324 с добавкой, №3 – П 514 с добавкой, №4 – П 702 – с добавкой, №5 – комбинацию П 324 – 20,0 и 20,0 мела, №6 – комбинацию П 324 (20,0) и Т-900 (20,0), где П 324, П 514, П-702 – технический углерод разных марок.

В таблице 3 приведены физико-механические показатели вулканизатов из данной смеси. Из приведенных данных видно, что вулканизаты из смеси с добавкой превосходят по упругопрочностным свойствам вулканизаты без добавки, даже в случае 50% замены активного наполнителя на неактивный.

Пример 3. Изготавливаем резиновую смесь следующего состава:

БНКС-18АМН – 100,0; оксид цинка – 3,0; ацетонанил – 3,0; П 514 – 50,0; ДБФ – 12,0; сера -1,0; сульфенамид Ц – 2,0; альтакс – 2,2; добавка 0 или 4,0. Добавка, вводимая в резиновую смесь, имела следующий состав: диэтиленгликоль – 5,0; дибутилфталат – 10,0; соль – 35,0; поливинилхлорид – 50,0. В резиновую смесь №1 добавки в качестве соли содержала ZnCl₂; №2 – ZnNO₃ 6Н₂О; №3 – ZnSO₄ 7H₂O; №4 – ZnBr₂, а смесь №5 – добавку не содержала. В таблице 4 приведены физико-механические показатели вулканизатов. Из приведенных данных видно, что предлагаемая добавка уменьшает или устраняет характерный для вулканизатов запах и увеличивает их твердость, условную прочность при разрыве, напряжение при заданном удлинении, снижает набухание вулканизатов в углеводородах и уменьшает остаточную деформацию.

Формула изобретения

Добавка к резиновой смеси, содержащей серу в качестве вулканизующего агента, включающая соль или смесь солей двухвалентного железа, кадмия, меди, никеля, кобальта, олова, свинца и цинка в виде бромида, нитрата или хлорида, комбинацию органического эфира или эфиров с полигликолем или полигликолями, с температурой их кипения не ниже 150°С и при соотношении эфир:полигликоль от 1:4 до 4:1, поливинилхлорид и, при необходимости, стеарин, каолин или аэросил, взятые по отдельности или в виде смеси, при следующем соотношении компонентов добавки, мас.%:

Соль или смесь солей

двухвалентного железа,

кадмия, меди, никеля,

кобальта, олова,

свинца и цинка в виде бромида,

Комбинация органического эфира

или эфиров с полигликолем

или полигликолями с температурой

их кипения не ниже 150°С

и при соотношении эфир: полигликоль

QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Андряков Евгений Иванович

НИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “АТР-Холдинг”

Договор № РД0047746 зарегистрирован 10.03.2009

Извещение опубликовано: 20.04.2009 БИ: 11/2009

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
