Патент на изобретение №2270163

(54) ПЕРЕДВИЖНАЯ СКЛАДНАЯ ВЫШКА

(57) Реферат:

Изобретение относится к подъемным устройствам, в частности к вышкам, используемым для подъема на высоту приборов для наблюдения и измерения. Вышка содержит шарнирно установленную на раме базовую секцию, разъемно соединяющуюся с укосиной, также шарнирно установленной на раме, шасси для транспортирования вышки и аутригеры для установки рамы в рабочем положении вышки. Укосина выполнена, по меньшей мере, из двух звеньев, соединенных гидроцилиндром с возможностью установки на базовую секцию прибора, осуществляющего функцию наблюдения или измерения в вертикальном положении этой вышки. Укосина при отсоединении от базовой секции осуществляет при работе гидроцилиндра установку прибора на базовую секцию вышки. Изобретение позволяет обеспечить наряду с жесткостью конструкции повышение удобства обслуживания вышки. 3 ил.

Изобретение относится к передвижным складным подъемникам. Известны складные вышки, содержащие шарнирно установленную на раме базовую секцию, разъемно соединяющуюся с укосиной, также шарнирно установленной на раме, шасси для транспортирования вышки и аутригеры для установки рамы в рабочем положении вышки (US 4606155, 19.08.86).

Недостатком известных конструкций является малое удобство обслуживания и недостаточная жесткость конструкции.

Целью изобретения является увеличение удобства обслуживания и повышение жесткости конструкции.

Указанная цель достигается тем, что в складной вышке, содержащей шарнирно установленную на раме базовую секцию, разъемно соединяющуюся с укосиной, также шарнирно установленной на раме, а также содержащей шасси для транспортирования вышки и аутригеры для установки рамы в рабочем положении вышки, укосина выполнена, по меньшей мере, из двух звеньев, соединенных гидроцилиндром с возможностью установки на базовую секцию прибора, осуществляющего функцию наблюдения или измерения, в вертикальном положении вышки.

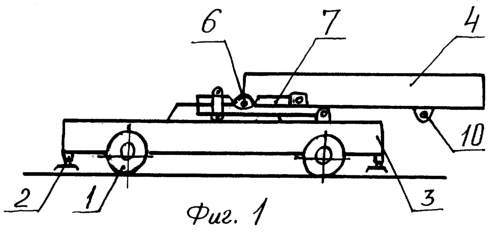

Изобретение поясняется чертежами, где на фиг.1 схематично представлена передвижная складная вышка в транспортном положении; на фиг.2 – передвижная складная вышка в состоянии обслуживания; на фиг.3 – вышка в рабочем положении.

Складная передвижная вышка содержит шасси 1, аутригеры 2, раму 3, базовую секцию 4, на которую устанавливается прибор для наблюдения 5, шарнир базовой секции 6, укосину 7, состоящую из звеньев 7а, 7б и ушка 7в, шарнир укосины 8, гидроцилиндр 9, проушину 10, фиксатор 11.

Устройство работает следующим образом.

Вышка в сложенном виде передвигается на колесных шасси 1 в нужное место. При подготовке к работе рама 3 устанавливается на аутригеры 2. Поворачивая укосину 7 на приводном шарнире 8 и работая звеньями 7а, 7б укосины 7 и соединяющим звенья гидроцилиндром 9, прибор для наблюдения 5 устанавливают на базовую секцию 4 посредством соединения элементов подъема и установки, предусмотренных на приборе 5, с разъемным ушком 7в. В рабочем положении базовая секция 4 посредством приводного шарнира 6 устанавливается вертикально. Звенья 7а и 7б укосины 7 с помощью гидроцилиндра 9 и приводного шарнира 8 поворачиваются до соединения ушка укосины 7в с проушиной 10 базовой секции 4 посредством фиксатора 11. Поднятый на необходимую высоту прибор 5 осуществляет необходимую функцию наблюдения, измерения и т.п.

Преимуществом заявляемого решения является то, что обеспечивается удобство обслуживания вышки. Для установки прибора, вес которого может быть значительным, не требуется дополнительных грузоподъемных средств. Кроме того, наличие силового гидроцилиндра между звеньями укосины обеспечивает дополнительное усилие, придающее дополнительную жесткость опоре вышки.

Формула изобретения

Складная вышка, содержащая шарнирно установленную на раме базовую секцию, разъемно соединяющуюся с укосиной, также шарнирно установленной на раме, шасси для транспортирования вышки и аутригеры для установки рамы в рабочем положении вышки, отличающаяся тем, что укосина выполнена, по меньшей мере, из двух звеньев, соединенных гидроцилиндром с возможностью установки на базовую секцию прибора, осуществляющего функцию наблюдения или измерения в вертикальном положении вышки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.01.2007

Извещение опубликовано: 27.02.2008 БИ: 06/2008
