Патент на изобретение №2269891

(54) УСТРОЙСТВО ДЛЯ КОРМЛЕНИЯ СВИНЕЙ

(57) Реферат:

Устройство содержит установленный на опорной детали бункер для кормов в виде усеченного конуса, соединенный с кормоспуском в форме трубы, выполненной из гофрированного полимерного материала, пятачковую поилку, кормовой лоток. Внутри по центру бункера и кормоспуска установлен ворошитель, имеющий в верхней части пальцы на разных уровнях, а в нижней – кольцо, соединенное с выходной частью кормоспуска. В месте соединения бункера с кормоспуском ворошитель снабжен направляющей, обеспечивающей его положение в центре бункера. Повышается надежность в работе. 2 ил.

Изобретение относится к сельскому хозяйству, в частности к кормушкам для кормления свиней, и может использоваться в животноводстве.

Известна кормушка для свиней, содержащая чашу (А.с. Россия, №28950, А 01 К 5/02, 2003 г.). Недостатком известного устройства является неполная поедаемость кормов во время кормления.

Известная кормушка для свиней, содержащая чашу с приподнятым по центру дном в виде горизонтальной площадки, не доходящим до краев кормушки и являющимся кормовым столом, контейнер выполнен в виде усеченного конуса, к нижней части воронкообразного соединения которого жестко присоединен кормоспуск, выполненный в виде трубы из гофрированного полимерного материала, на конце которого выполнен пластиковый раструб. Недостатком известной конструкции является отсутствие механизма сводоразрушения.

Также известен кормораздатчик (свидетельство на полезную модель №28586, 2003 г.), содержащий конусообразный бункер с кормоспуском из гофрированной трубы на опоре, пятачковую поилку, кормовой лоток.

Недостатком технического решения является отсутствие механизма сводообразования кормов в бункере.

Техническое решение задачи – повышение надежности в работе путем устранения сводообразования кормов в бункере.

Поставленная задача достигается тем, что в заявленном устройстве для кормления свиней, состоящем из бункера для кормов в виде усеченного конуса, кормоспуска в форме трубы, выполненной из гофрированного полимерного материала на опоре, пятачковые поилки и кормовой лоток, внутри по центру бункера и кормоспуска установлен ворошитель, имеющий в верхней части пальцы на разных уровнях, а в нижней имеет кольцо, соединенное с выходной частью кормоспуска, при этом в месте соединения бункера с кормоспуском ворошитель снабжен направляющей, обеспечивающей его положение в центре бункера.

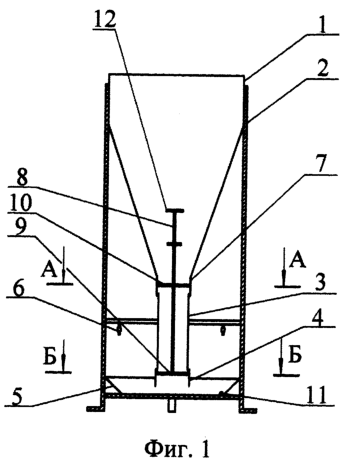

На фиг.1 изображено устройство для кормлений свиней, общий вид; на фиг.2 – сечение кормоспуска в местах крепления.

Устройство для кормления свиней состоит из бункера 1, установленного на опорной детали 2. Бункер 1 выполнен в виде усеченного конуса, соединенного с кормоспуском 3, выполненным в виде трубы из гофрированного полимерного материала. Кольцо 4 расположено на конце кормоспуска 3 и расположено с зазором над кормовым лотком 5, обеспечивающим колебания в горизонтальной плоскости. Пятачковые поилки 6 закреплены на опорной детали 2. Кольцо крепления 7 установлено в месте соединения кормоспуска 3 с бункером 1. Ворошитель 8 установлен внутри по центру бункера 1 и соединен в нижней части с кольцом 4 посредством крепления 9. В центре кольца 7 установлена направляющая 10 для ворошителя 8. Также имеется у кормового лотка патрубок 11 для слива воды. Ворошитель 8 имеет верхней части пальцы 12, расположенные на разных уровнях.

Устройство для кормления животных работает следующим образом.

Сухой корм засыпается в бункер 1, оттуда корм через кормоспуск 3 просыпается в кормовой лоток 5. При поедания корма свиньи толкают своими пятачками кормоспуск 3, который начинает колебаться, за счет этого корм просыпается в кормовой лоток 5. Во время удара внутри кормоспуска 3 ворошитель 8 также начинает колебаться в бункере 1 в разные стороны, в зависимости от угла наклона кормоспуска. Пальцы 12 ворошителя 8 во время колебания разрушают сводообразования корма в бункере. За счет этого корма лучше просыпаются. Пятачковые поилки 6 установлены таким образом, чтобы лучше во время питья воды увлажнялся корм по мере необходимости во время поедания. Сливной патрубок 11 в кормовом лотке 5 позволяет сливать воду во время очистки кормового лотка.

Конструкция предлагаемой кормушки позволяет рационально без потерь использовать сухой корм для свиней, а также получать его в свежем виде по мере его съедаемости. Предлагаемый ворошитель позволяет улучшить просыпания корма в кормовой лоток.

Формула изобретения

Устройство для кормления свиней, содержащее установленный на опорной детали бункер для кормов в виде усеченного конуса, соединенный с кормоспуском в форме трубы, выполненной из гофрированного полимерного материала, пятачковую поилку, кормовой лоток, отличающееся тем, что внутри по центру бункера и кормоспуска установлен ворошитель имеющий в верхней части пальцы на разных уровнях, а в нижней – кольцо, соединенное с выходной частью кормоспуска, при этом в месте соединения бункера с кормоспуском ворошитель снабжен направляющей, обеспечивающей его положение в центре бункера.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.05.2006

Извещение опубликовано: 10.01.2008 БИ: 01/2008
