Патент на изобретение №2269864

(54) ВЫПРЯМИТЕЛЬ

(57) Реферат:

Изобретение относится к области электротехники. Цель изобретения – упрощение конструкции. Новым в выпрямителе является то, что он содержит проводник, закрученный в спираль, центральная часть которого имеет плоский участок, расположенный в центре спирали так, что ось спирали перпендикулярна плоскости участка, а в серединах боковых сторон плоского участка выполнены контакты. 2 ил.

Изобретение относится к области электротехники.

Известен однополупериодный выпрямитель (см. “Энциклопедический словарь юного техника”, М.: Педагогика, 1987 г., стр.75), содержащий полупроводниковый диод, дроссель и два конденсатора. Основным недостатком известного выпрямителя является его сложность.

Известен двухполупериодный выпрямитель, (см. А.В.Перышкин “Курс физики”, часть третья, М.: Просвещение, 1966 г., стр.179), содержащий трансформатор и два двуханодных кенотрона. Основным недостатком известного выпрямителя является его сложность.

Заявляемое изобретение не имеет прототипа.

Целью изобретения является упрощение конструкции выпрямителя.

Указанная цель достигается тем, что выпрямитель содержит проводник, закрученный в спираль, центральная часть которого имеет плоский участок, расположенный в центре спирали так, что ось спирали перпендикулярна плоскости участка, а в серединах боковых сторон плоского участка выполнены контакты.

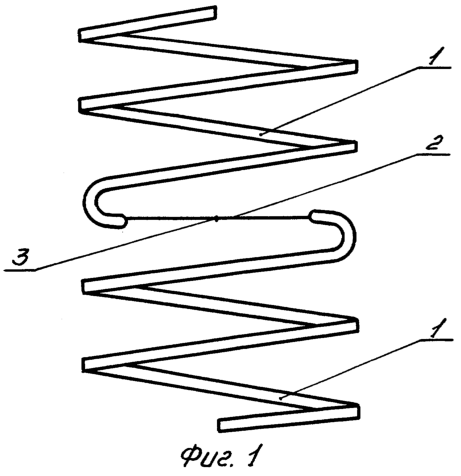

Изобретение иллюстрируется чертежом, где на фиг.1 изображен общий вид выпрямителя, а на фиг.2 – вид выпрямителя сверху.

Выпрямитель содержит проводник 1, закрученный в спираль, в центральной части которого имеется плоский участок 2, расположенный в центре спирали так, что ось спирали перпендикулярна плоскости участка 2, а в серединах боковых сторон плоского участка 2 имеются два контакта 3.

Работает выпрямитель следующим образом.

На концы проводника 1 подается переменное напряжение, а с контактов 3 снимается выпрямленное двухполупериодное напряжение. Физические основы работы данного двухполупериодного выпрямителя достаточно просты. При прохождении тока по проводнику 1, закрученному в спираль, внутри спирали возникает магнитное поле (см. И.В.Савельев “Курс общей физики”, том 2, стр.110, М.: Наука, 1968). При этом через плоский участок 2 проходит электрический ток и перпендикулярно току через него же проходят силовые линии магнитного поля, создаваемого проводником 1, закрученным в спираль. Тогда, согласно эффекту Холла (см. там же, стр.203), на контактах 3 возникнет разность потенциалов. При смене направления тока по проводнику 1 сменятся на противоположное как направление магнитного поля, так и направление тока, проходящего через плоский участок 2. При этом полярность разности потенциалов на контактах 3 останется неизменной, так как она пропорциональна произведению магнитной индукции поля и току, проходящему по плоскому участку 2. В случае, когда обе величины меняют знак на противоположный, знак произведения этих величин остается неизменным.

Применение заявляемого изобретения позволит до предела упростить конструкцию выпрямителя, а именно свести его к одному проводу. Заявляемый выпрямитель найдет применение в измерительной электротехнике, а именно в цепях измерения.

Формула изобретения

Выпрямитель, содержащий проводник, закрученный в спираль, центральная часть которого имеет плоский участок, расположенный в центре спирали так, что ось спирали перпендикулярна плоскости участка, а в серединах боковых сторон плоского участка выполнены контакты.

РИСУНКИ
