Патент на изобретение №2269706
|
||||||||||||||||||||||||||
(54) РЕДУКТОР ПЛАНЕТАРНЫЙ ШАРИКОВЫЙ
(57) Реферат:

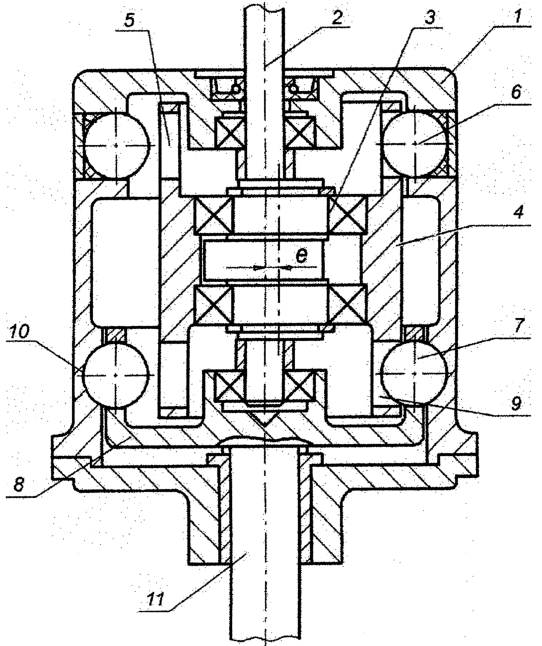

Изобретение относится к машиностроению и может быть использовано в качестве редуктора для привода различных машин. Редуктор планетарный шариковый содержит корпус 1, ведущий 2 и ведомый 11 валы, поводок 8, жестко связанный с ведомым валом 11, и сепаратор 4. Сепаратор 4 размещен эксцентрично на ведущем валу 2 и имеет два ряда отверстий 5, 9. Верхний ряд шариков 6 жестко установлен в корпусе 1. Нижний ряд шариков 7 жестко установлен в поводке 8, который располагается соосно с ведущим валом 2. Шарики 6, 7 взаимодействуют с отверстиями 5, 9 сепаратора 4. Технический результат – увеличение КПД и долговечности редуктора. 1 ил.
Изобретение относится к машиностроению и может быть использовано в качестве редуктора для привода различных машин. Известна шаровая передача (Авторское свидетельство №1173100, SU). Передача состоит из ведущего колеса, ведомого колеса и промежуточных передаточных элементов в виде шариков. При вращении ведущего колеса усилие на ведомое колесо передается последовательно через каждый промежуточный элемент, а в пределах его одного – поочередно шариками, воздействующими на сферические углубления того же радиуса ведомого колеса. Недостатком данной передачи является то, что на шариках имеются отверстия для крепления их с помощью стержней, что усложняет процесс производства подобного редуктора. Существует цилиндрическая передача (Патент №30902, RU), содержащая ведущее колесо с элементами зацепления в виде цельных шариков, размещенных на периферии ведущего колеса и закрепленных с помощью сепаратора, при этом ведомое колесо выполнено в виде отверстий, взаимодействующих с шариками. Недостатками данной передачи являются то, что шарики закреплены на подвижном вращающемся быстроходном колесе и под воздействием центробежных сил могут сместиться из своего первоначального положения. Наиболее близким по технической сущности к предлагаемому изобретению является редуктор планетарный шариковый (Патент №2121091, RU), содержащий корпус, в котором размещены ведущий и ведомый валы, шарики, контактирующие с разрезными и цельными кольцами, а также с сепараторами-поводками. Недостатками данного редуктора является то, что вследствие использования прижимных пружинных элементов увеличивается коэффициент трения, что приводит к снижению КПД передачи. Задачей изобретения является значительное сокращение коэффициента трения передачи, так как передача вращения происходит за счет обката отверстий сепаратора по шарикам, в результате чего увеличивается КПД и долговечность. Поставленная задача достигается тем, что редуктор содержит корпус, в котором размещены ведущий и ведомый валы, шарики, поводок, жестко связанный с ведомым валом, и сепаратор, взаимодействующий с шариками, причем сепаратор размещен эксцентрично на ведущем валу с возможностью взаимодействия его отверстий с верхним рядом шариков, жестко установленных в корпусе, и нижним рядом шариков, жестко установленных в поводке, который располагается соосно с ведущим валом. На чертеже 1 изображен предлагаемый редуктор в разрезе, общий вид. Редуктор содержит корпус 1, в котором расположен ведущий вал 2, посадочные шейки 3 которого выполнены с эксцентриситетом е, на которых установлен сепаратор 4, выполненный в виде втулки. На цилиндрической поверхности сепаратора 4, в верхней и нижней частях, по окружности выполнены равномерно расположенные отверстия 5 с возможностью взаимодействия с верхними 6 и нижними 7 рядами шариков. Верхний ряд шариков 6 жестко связан с корпусом 1, а нижний ряд шариков 7 жестко установлен в поводке 8, причем с одной стороны с возможностью взаимодействия с отверстиями 9 сепаратора 4, а с другой – с возможностью обката по радиусной беговой дорожке 10, выполненной на внутренней цилиндрической поверхности корпуса 1. Поводок 8 установлен соосно с ведущим валом 2, причем нижний торец поводка 8 жестко связан с ведомым валом 11. Редуктор работает следующим образом. Вращение от ведущего вала 2 через посадочные шейки 3 с эксцентриситетом е передается сепаратору 4. Сателлит, находящийся в зацеплении с шариками 6 и 7, вращается, изменяя число оборотов, а посредством нижнего ряда отверстий 9 сепаратора 4 и через нижний ряд шариков 7 на поводке 8 передает вращение ведомому валу 11. При этом шарики 7, жестко расположенные в поводке 8, входящие в зацепление с нижним рядом отверстий 9 сепаратора 4, образуют подшипник качения с беговой дорожкой 10, расположенной на корпусе 1. Таким образом, предлагаемая конструкция редуктора, обладающая простотой конструкции и малой металлоемкостью, позволяет значительно сократить коэффициент трения передачи, так как передача вращения происходит за счет обката отверстий сепаратора по шарикам, в результате чего увеличивается КПД и долговечность.
Формула изобретения
Редуктор планетарный шариковый, содержащий корпус, в котором размещены ведущий и ведомый валы, шарики, поводок, жестко связанный с ведомым валом, и сепаратор, взаимодействующий с шариками, отличающийся тем, что сепаратор размещен эксцентрично на ведущем валу с возможностью взаимодействия его отверстий с верхним рядом шариков, жестко установленных в корпусе, и нижним рядом шариков, жестко установленных в поводке, который располагается соосно с ведущих валом.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.08.2006
Извещение опубликовано: 10.04.2008 БИ: 10/2008
|
||||||||||||||||||||||||||
