Патент на изобретение №2269702
|
||||||||||||||||||||||||||
(54) ВИБРОИЗОЛЯТОР ДЛЯ ТКАЦКИХ СТАНКОВ
(57) Реферат:
Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации. Виброизолятор для ткацких станков содержит основание, стойки и плоские рессоры. Один из концов каждой из плоских рессор связан с опорной поверхностью станка посредством фиксирующего устройства, а другой – закреплен в стойке, связанной с основанием. Плоские рессоры выполнены по всей ширине станка. Стойка выполнена в виде опорной плиты с коническим углублением, с которым взаимодействует коническая часть крепежного элемента, жестко связанная с соответствующим концом рессоры. Фиксирующее устройство выполнено в виде винта со сферическими или коническими головками. Плоские рессоры могут быть выполнены спаренными. Технический результат – повышение эффективности виброизоляции. 1 з.п. ф-лы, 5 ил.
Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации. Наиболее близким техническим решением к заявляемому объекту является виброизолятор для ткацких станков, содержащий основание, стойки, плоские рессоры и опорные узлы по а.с. СССР №1590759, F 16 F 7/08 от 29.12.88. Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции из-за сравнительно большой жесткости рессор, состоящих из двух частей. Целью изобретения является повышение эффективности виброизоляции. Это достигается тем, что в виброизоляторе для ткацких станков, содержащем основание, стойки, плоские рессоры и опорные узлы для связи плоских рессор со стойками, плоские рессоры выполнены по всей ширине станка, при этом один из концов каждой рессоры связан с опорной поверхностью станка посредством фиксирующего устройства, а другой конец жестко закреплен в стойке, связанной с основанием, а фиксирующее устройство выполнено в виде винта со сферическими или коническими головками, а стойка выполнена в виде опорной плиты с коническим углублением, с которым взаимодействует коническая часть крепежного элемента, жестко связанная с одним из концов рессоры, причем плоские рессоры выполнены спаренными. На фиг.1 изображен общий вид виброизолятора; на фиг.2 – вид сверху; на фиг.3 и фиг.4 приведены схемы фиксирующего устройства; на фиг.5 приведен вариант выполнения стойки. Виброизолятор для ткацких станков содержит основание 1, стойки 2, плоские рессоры 3 и 4, которые выполнены по всей ширине станка, при этом один из концов каждой рессоры связан с опорной поверхностью станка 5 посредством фиксирующего устройства 7, а другой конец жестко закреплен в стойке 2, связанной с основанием 1. Фиксирующее устройство выполнено в виде винта со сферическими 8 и 9 или коническими 6, 7, 10 головками, которые расположены в сферических или конических 11 поверхностях. Стойка 2 может быть выполнена в виде опорной плиты 14 с коническим углублением 13, с которым взаимодействует коническая часть 12 крепежного элемента, жестко связанная с одним из концов рессоры. Плоские рессоры 3 и 4 могут быть выполнены спаренными. Виброизолятор для ткацких станков работает следующим образом. При вынужденных колебаниях станка возникает динамическая реакция, которая гасится плоскими рессорами 3 и 4, которые одновременно являются направляющим устройством при вертикальных перемещениях станка. Горизонтальная составляющая, возникающая при работе плоских рессор, компенсируется в фиксирующем устройстве, выполненном так, что резьбовые стержни 9 или 7 совершают при колебаниях поворотное движение. Регулировка высоты объекта производится за счет вращения резьбовых стержней 8 и 9 со сферической поверхностью.
Формула изобретения
1. Виброизолятор для ткацких станков, содержащий основание, стойки и плоские рессоры, один из концов каждой из которых связан с опорной поверхностью станка посредством фиксирующего устройства, а другой закреплен в стойке, связанной с основанием, и опорные узлы для связи плоских рессор со стойками, отличающийся тем, что плоские рессоры выполнены по всей ширине станка, при этом стойка выполнена в виде опорной плиты с коническим углублением, с которым взаимодействует коническая часть крепежного элемента, жестко связанная с соответствующим концом рессоры, а фиксирующее устройство выполнено в виде винта со сферическими или коническими головками. 2.Виброизолятор для ткацких станков по п.1, отличающийся тем, что плоские рессоры выполнены спаренными.

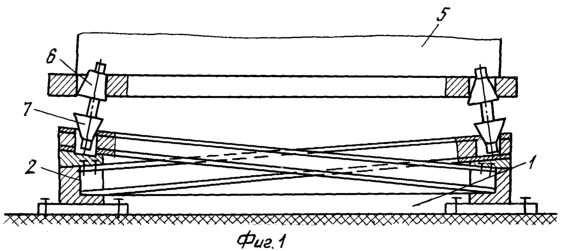

РИСУНКИ
|
||||||||||||||||||||||||||
