Патент на изобретение №2269700

(54) ВИБРОИЗОЛЯТОР РЕССОРНОГО ТИПА

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации. Виброизолятор рессорного типа содержит основание, стойку, упругие элементы рессорного типа и опорные узлы. На одном из концов основания жестко закреплен перпендикулярно основанию стержень с резьбовым концом, на котором устанавливается стойка, фиксирующая упругий элемент рессорного типа посредством скошенных опорных элементов и крышки. Угол скоса опорных элементов лежит в интервале 10…30°, причем скошенные опорные элементы могут быть выполнены упругими с жесткостью, большей жесткости упругого элемента рессорного типа. Технический результат – повышение эффективности виброизоляции. 2 з.п. ф-лы, 2 ил.

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор рессорного типа, содержащий основание, стойку, упругие элементы рессорного типа и опорные узлы по а.с. СССР №1590759, F 16 F 7/08 от 29.12.88.

Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции из-за сравнительно большой жесткости рессор, состоящих из двух частей.

Целью изобретения является повышение эффективности виброизоляции.

Это достигается тем, что в виброизоляторе рессорного типа, содержащем основание, стойку, упругие элементы рессорного типа и опорные узлы, на одном из концов основания жестко закреплен перпендикулярно основанию стержень с резьбовым концом, на котором устанавливается стойка, фиксирующая упругий элемент рессорного типа посредством скошенных опорных элементов и крышки, причем угол скоса опорных элементов лежит в интервале 10…30°, причем скошенные опорные элементы могут быть выполнены упругими с жесткостью, большей жесткости упругого элемента рессорного типа.

При этом опорный узел выполнен в виде упругого элемента, расположенного на конце упругого элемента рессорного типа, на который опирается стержень с резьбовым концом, фиксирующим виброизолируемый объект, а на другом его конце закреплен упор, причем контакт стержня с упругим элементом осуществляется посредством жесткой пластины.

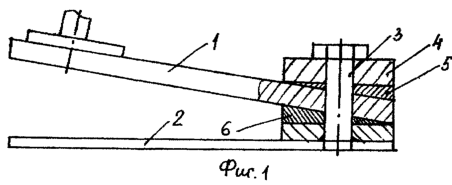

На фиг.1 изображен общий вид виброизолятора рессорного типа, на фиг.2 – разрез опорного узла.

Виброизолятор рессорного типа содержит основание 2, стойку 3, упругий элемент рессорного типа 1 и опорный узел 11. На одном из концов основания, перпендикулярно ему, жестко закреплен стержень 3 стойки с резьбовым концом, на котором устанавливается стойка, фиксирующая упругий элемент рессорного типа посредством скошенных опорных элементов 5 и 6 и крышки 4, причем угол скоса опорных элементов лежит в интервале 10…30°. Скошенные опорные элементы 5 и 6 могут быть выполнены упругими с жесткостью, большей жесткости упругого элемента рессорного типа. Опорный узел выполнен в виде упругого элемента 7, расположенного на конце упругого элемента рессорного типа 1, на который опирается стержень 9 с резьбовым концом, фиксирующим виброизолируемый объект 12, а на другом его конце закреплен упор 10, причем контакт стержня 9 с упругим элементом 7 осуществляется посредством жесткой пластины 8.

Виброизолятор рессорного типа работает следующим образом.

При вынужденных колебаниях виброизолируемого объекта 12 возникает динамическая реакция, которая гасится упругим элементом 1 рессорного типа, который одновременно является направляющим устройством при вертикальных перемещениях объекта 12. Горизонтальная составляющая, возникающая при работе плоской рессоры, компенсируется в опорном узле 11 за счет упругого элемента 7, обеспечивающего пространственную виброизоляцию на высоких частотах. Кроме того, высокочастотная виброизоляция может осуществляться упругими скошенными элементами 5 и 6. Регулировка высоты объекта производится за счет подбора углов скоса скошенных элементов 5 и 6, а также регулировочной гайкой 11 в опорном узле. Предварительный натяг упругих скошенных элементов 5 и 6 создается гайкой, расположенной на резьбовом конце стержня 3.

Формула изобретения

1. Виброизолятор рессорного типа, содержащий основание, стойку, упругий элемент и опорные узлы для виброизолируемых объектов, отличающийся тем, что на одном из концов основания жестко закреплен перпендикулярно основанию стержень с резьбовым концом, на котором устанавливается стойка, фиксирующая упругий элемент рессорного типа посредством скошенных опорных элементов и крышки, причем угол скоса опорных элементов лежит в интервале 10…30°.

2. Виброизолятор рессорного типа по п.1, отличающийся тем, что скошенные опорные элементы выполнены упругими с жесткостью, большей жесткости упругого элемента рессорного типа.

3. Виброизолятор рессорного типа по п.1, отличающийся тем, что опорный узел выполнен в виде упругого элемента, на который через жесткую пластину опирается стержень с резьбовым концом, фиксирующий виброизолируемый объект и имеющий на противоположном конце упор.
