(21), (22) Заявка: 2004115189/11, 20.05.2004
(24) Дата начала отсчета срока действия патента:
20.05.2004
(45) Опубликовано: 10.02.2006
(15) Информация о коррекции:
Версия коррекции № 1 (
Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков.
Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F 16 F 15/06, содержащий винтовую цилиндрическую пружину, нижний торец которой опирается на верхний фланец корпуса и взаимодействующую с маятниковым механизмом.
Недостатками известного устройства являются сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.
Достигаемый технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.
Это достигается тем, что в виброизоляторе с маятниковым подвесом, содержащем винтовую цилиндрическую пружину, нижний торец которой опирается на верхний фланец корпуса и взаимодействующую с маятниковым механизмом, маятниковый механизм выполнен в виде резьбового стержня с гайками на концах и опорными шайбами, опирающимися на резиновые упругие элементы, выполняющие функции упругого шарнира, причем верхний резиновый упругий элемент расположен между верхним фланцем пружины и опорной шайбой, а нижний – между опорной шайбой и плитой, на которой крепится виброизолируемое оборудование, причем жесткость резиновых упругих элементов маятникового механизма больше жесткости винтовой цилиндрической пружины.

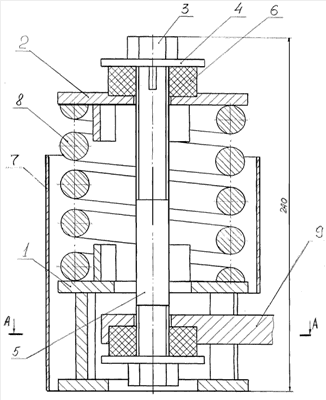

На чертеже представлен виброизолятор с маятниковым подвесом, фронтальный разрез.
Виброизолятор с маятниковым подвесом содержит корпус, на верхний фланец 1 которого опирается нижний торец винтовой цилиндрической пружины 8. На верхний торец пружины 8 опирается фланец 2, на котором устанавливается маятниковый механизм, состоящий из резьбового стержня 5 с гайками 3 на концах и опорными шайбами 4, опирающимися на резиновые упругие элементы 6, выполняющими функции упругого шарнира. Причем верхний упругий элемент 6 расположен между фланцем 2 и опорной шайбой 4, а нижний – между опорной шайбой и плитой 9, на которой крепится виброизолируемое оборудование. Для защиты пружины от поломки и обеспечения безопасности обслуживающего персонала предусмотрен защитный кожух 7.
Виброизолятор работает следующим образом.
При колебаниях виброизолируемого объекта (на чертеже не показан) пружина 8 воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий. Горизонтальные нагрузки воспринимаются маятниковым подвесом, состоящим из стержня 5 с гайками 3 на концах и опорными шайбами 4, опирающимися на резиновые упругие элементы 6, выполняющими функции упругого шарнира.
За счет выполнения маятникового подвеса с резиновыми упругими элементами 6 обеспечивается дополнительная пространственная виброизоляция оборудования по всем шести направлениям колебаний (по трем осям и поворотные вокруг осей).
Формула изобретения
1. Виброизолятор с маятниковым подвесом, содержащий винтовую цилиндрическую пружину, нижний торец которой опирается на верхний фланец корпуса и взаимодействующую с маятниковым механизмом, отличающийся тем, что маятниковый механизм выполнен в виде резьбового стержня с гайками на концах и опорными шайбами, опирающимися на резиновые упругие элементы, выполняющие функции упругого шарнира, причем верхний резиновый упругий элемент расположен между верхним фланцем пружины и опорной шайбой, а нижний – между опорной шайбой и плитой, на которой крепится виброизолируемое оборудование.
2. Виброизолятор по п.1, отличающийся тем, что жесткость резиновых упругих элементов маятникового механизма больше жесткости винтовой цилиндрической пружины.
РИСУНКИ
TK4A – Поправки к публикациям сведений об изобретениях в бюллетенях “Изобретения (заявки и патенты)” и “Изобретения. Полезные модели”
Страница: 801
Напечатано: (72) Кочетков Олег Савельевич, …(73) Кочетков Олег Савельевич, …
Следует читать: (72) Кочетов Олег Савельевич, …(73) Кочетов Олег Савельевич, …
Номер и год публикации бюллетеня: 4-2006
Код раздела: FG4A
Извещение опубликовано: 27.03.2006 БИ: 09/2006
TH4A – Переиздание описаний изобретений к патентам Российской Федерации
Причина переиздания: Коррекция библиографических данных
Извещение опубликовано: 20.05.2006 БИ: 14/2006
|
