Патент на изобретение №2269692

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБГОННЫХ МУФТ И УСТРОЙСТВО ОБГОННОЙ МУФТЫ, ИЗГОТОВЛЯЕМОЙ ЭТИМ СПОСОБОМ

(57) Реферат:

Изобретение относится к области машиностроения, а именно к способам изготовления обгонных муфт. Способ изготовления обгонных муфт заключается в том, что выполняют заготовку посредством литья, штамповки или мехобработки, а в заготовке выполняют по меньшей мере две прорези под углом к торцу заготовки до ее оси, наносят метки положения половин муфты и заготовку разделяют удалением перемычек в зоне схождения прорезей, например, сверлением по крайней мере двух отверстий. Обгонная муфта состоит из двух половин, содержит посадочное отверстие и отверстие под фиксатор. Контактные поверхности выполнены прорезями, расположенными по отношению к торцу заготовки под углом , зависящим от внешнего диаметра D и диаметра d₂ и разделительных отверстий следующим образом: d₂=Dtg. Технический результат заключается в повышении процента площади соприкосновения рабочих поверхностей, снижении трудоемкости и себестоимости производства этих муфт. 2 н. и 1 з.п. ф-лы, 3 ил.

Изобретение предназначено для использования в машиностроении и относится, в частности, к способу изготовления обгонной муфты и устройству муфты, изготавливаемой этим способом.

Широко известны технологии и конструкции зубчатых муфт (1, 2). Недостатком их является то, что они требуют специальной подгонки рабочих поверхностей, что приводит к повышению их себестоимости.

Задачи, на решение которых направлено изобретение:

– повышение площади соприкосновения рабочих поверхностей;

– повышение надежности и ресурса механизма;

– снижение трудоемкости;

– снижение себестоимости производства муфт.

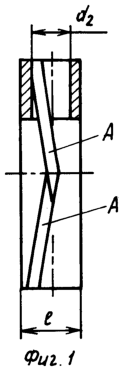

На фиг.1 изображена обгонная муфта как пример применения предлагаемого способа.

На фиг.2 – вид слева на фиг.1.

На фиг.3 – вид сверху на фиг.1.

Предлагаемый способ заключается в том, что в заготовке (фиг.1-3) выполняют в совместной обработке, как минимум, две прорези А под углом к торцу до оси заготовки, наносятся метки положения половин муфты сверлением, в данном случае двух разделительных отверстий d₂, механически или лазером удаляются перемычки в зоне схождения прорезей А, чем заготовка разделяется на две половинки муфты.

Муфта (фиг.1-3), выполняемая предлагаемым способом, состоит из половин 1 и 2 с контактными поверхностями прорезей А, выполняемых под углом , зависящим от внешнего диаметра D заготовки и диаметра d₂ разделительного отверстия по формуле d₂=Dtg, и содержит отверстия: посадочное с диаметром d и под фиксатор с диаметром d₃.

Принцип работы установленной на посадочном месте муфты аналогичен подобным торцевым обгонным муфтам – одна половина муфты, зафиксированная на отверстии под фиксатор с диаметром d₃, расклинивает или заклинивает механизм, создавая условия передачи вращения.

Конструкция муфты позволяет использовать разделительные отверстия с диаметром d₂ в зоне схождения прорезей А для установки пружинящих элементов, создающих начальное включающее усилие.

Литература

1. Поляков B.C. Муфты. – Л.: Машгиз, 1960, стр.31, 105, 210, 229.

2. GB 2334765 A (KUN TENG INDUSTRY CO LTD), 01.09.1999, реферат, 31 с.

Формула изобретения

1. Способ изготовления обгонных муфт, заключающийся в том, что выполняют заготовку посредством литья, штамповки или механической обработки, отличающийся тем, что в заготовке выполняют по меньшей мере две прорези под углом к торцу заготовки до ее оси, наносят метки положения половин муфты и разделяют затоговку удалением перемычек в зоне схождения прорезей, например, сверлением по меньшей мере двух разделительных отверстий.

2. Обгонная муфта, состоящая из двух половин, содержащая посадочное отверстие и отверстие под фиксатор, отличающаяся тем, что контактные поверхности выполнены прорезями, расположенными по отношению к торцу муфты под углом , зависящим от внешнего диаметра D обгонной муфты и диаметра d₂ разделительных отверстий следующим образом: d₂=Dtg.

3. Муфта по п.2, отличающаяся тем, что в разделительные отверстия в зоне схождения прорезей устанавливают пружинящие элементы, создающие начальное включающее усилие.

РИСУНКИ
