Патент на изобретение №2269629
|
||||||||||||||||||||||||||
(54) КОНСТРУКЦИЯ КРОВЛИ АНГАРА
(57) Реферат:
Изобретение относится к строительству, а именно к конструкциям кровли промышленных зданий и сооружений, в особенности к конструкциям кровли ангаров, и может быть использовано при сооружении большепролетных ангаров в субтропических и тропических климатических зонах различных стран. Изобретение направлено на обеспечение надежности и долговечности эксплуатации кровли в условиях активного инфракрасного излучения и интенсивной солнечной радиации за счет предотвращения нарушения герметичности гидроизоляционного кровельного крова и обеспечения его вентиляции.Сущность изобретения заключается тем, что конструкция кровли ангара включает гидроизоляционный кровельный ковер, профилированный металлический настил и теплоизоляцию. При этом профилированный металлический настил установлен на верхних полках прогонов, а остальная часть кровли, включающая гидроизоляционный кровельный ковер и плиты теплоизоляции, расположена на металлических сетках, каждая сетка прикреплена к стенке прогона в точке сопряжения этой стенки с внутренней поверхностью нижней полки прогона. При этом между настилом и гидроизоляционным ковром предусмотрен воздушный зазор. 2 ил.
Изобретение относится к строительству, а именно к конструкциям кровли промышленных зданий и сооружений, в особенности к конструкциям кровли ангаров, и может быть использовано при сооружении большепролетных ангаров в субтропических и тропических климатических зонах различных стран. Известна конструкция кровли, применяемой в массовом строительстве. Она состоит из гравийного защитного слоя, гидроизоляционного кровельного ковра, теплоизоляции и профилированного металлического настила, к которому теплоизоляция приклеена битумом [1]. Эта конструкция является наиболее близкой по технической сущности и достигаемым результатам к данному изобретению. Однако использовать вышеуказанную известную конструкцию кровли при строительстве большепролетных ангаров в странах с жарким тропическим и субтропическим климатом нецелесообразно, потому что в условиях активного инфракрасного излучения и интенсивной солнечной радиации эксплуатация этой кровли будет недолговечна, т.к. гидроизоляционный кровельный ковер, выполненный из рубероида, под действием высоких температур и интенсивной солнечной радиации разрушается, вследствие чего нарушается герметичность кровли. Нарушение герметичности приводит к невозможности создания внутри ангара микроклимата, необходимого для обслуживания дорогостоящего оборудования широкофюзеляжных самолетов согласно международным нормам ИКАО (Международной организации гражданской авиации). Изобретение направлено на обеспечение надежности и долговечности эксплуатации кровли в условиях активного инфракрасного излучения и интенсивной солнечной радиации за счет предотвращения нарушения герметичности гидроизоляционного кровельного крова и обеспечения его вентиляции. Это достигается тем, что конструкция кровли ангара включает гидроизоляционный кровельный ковер, профилированный металлический настил и теплоизоляцию. При этом профилированный металлический настил установлен на верхних полках прогонов, а остальная часть кровли, включающая гидроизоляционный кровельный ковер и плиты теплоизоляции, расположена на металлических сетках, каждая из которых прикреплена к стенке прогона в точке сопряжения этой стенки с внутренней поверхностью нижней полки прогона. При этом между вышеназванным настилом и гидроизоляционным ковром предусмотрен воздушный зазор (

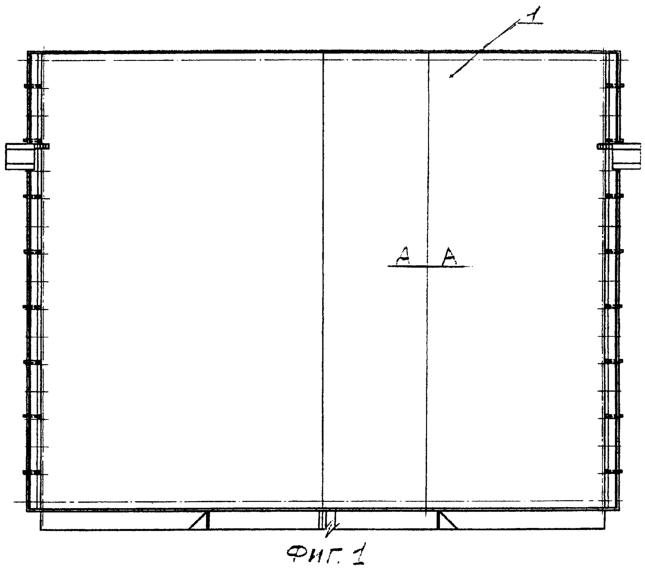

где: h – высота прогона для конкретного района строительства; a – толщина гидроизоляционного кровельного ковра; b – толщина плит теплоизоляции; c – толщина металлической сетки; d – толщина полки прогона плюс радиус r сопряжения стенки прогона с внутренней поверхностью нижней полки прогона. Указанная выше совокупность существенных признаков, отличающих изобретение от наиболее близкого аналога, позволяет при осуществлении изобретения получить технический результат, а именно предотвратить нарушение герметичности гидроизоляционного кровельного ковра и обеспечить его вентиляцию. Благодаря достижению технического результата, который может быть получен при осуществлении изобретения, обеспечивается надежность и долговечность эксплуатации кровли, т.е. решается задача, на которую направлено создание изобретения. Сущность изобретения поясняется чертежами, где на фиг.1 показан вариант кровли в плане; на фиг.2 изображен разрез А-А на фиг.1; Позиции на чертежах обозначают: специальный профилированный металлический настил – 1 для кровель, эксплуатируемых в странах с тропическим климатом, гидроизоляционный кровельный ковер – 2, плиты, теплоизоляции – 3, металлическая сетка – 4, прогон – 5, воздушный зазор Конструкция кровли ангара включает гидроизоляционный кровельный ковер 2, профилированный металлический настил 1 и плиты теплоизоляции 3, профилированный металлический настил 1 установлен на верхних полках прогонов 5, а остальная часть кровли, включающая гидроизоляционный кровельный ковер 2 и плиты теплоизоляции 3, расположена на металлических сетках 4, каждая из которых прикреплена к стенке прогона в точке сопряжения стенки 8 с поверхностью нижней полки прогона 6 , при этом между вышеназванным настилом и гидроизоляционным ковром предусмотрен воздушный зазор « Конструкция кровли ангара работает следующим образом. Под действием активного инфракрасного излучения и интенсивной солнечной радиации профилированный металлический настил 1 нагревается до высоких температур (до 100°С). Воздух извне, проходя через воздушный зазор Источник информации 1. Госстрой СССР, Всесоюзный научно-исследовательский институт информации по строительству и архитектуре. Строительство и архитектура. Серия IV. Промышленные комплексы, здания и сооружения. Выпуск 1. Кровли промышленных зданий. Москва. 1984 г., стр.8, рис.1а.
Формула изобретения
Конструкция кровли ангара включает гидроизоляционный кровельный ковер, профилированный металлический настил и плиты теплоизоляции, профилированный металлический настил установлен на верхних полках прогонов, а остальная часть кровли, включающая гидроизоляционный кровельный ковер и плиты теплоизоляции, расположена на металлических сетках, каждая из которых прикреплена к стенке прогона в точке сопряжения стенки прогона с поверхностью нижней полки прогона, которое образовано радиусом r, при этом между вышеназванным настилом и гидроизоляционным ковром предусмотрен воздушный зазор.
РИСУНКИ
|
||||||||||||||||||||||||||
), величина которого определяется следующей зависимостью:
