Патент на изобретение №2269259

(54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ НАВОЗА ИЗ ЖИВОТНОВОДЧЕСКИХ ЗДАНИЙ

(57) Реферат:

Устройство содержит навозную траншею и выгребную яму. Навозная траншея имеет бетонное основание и выполнена с наклоном в сторону выгребной ямы. Одна часть ямы с люком находится внутри здания, а другая часть с люком находится снаружи торцевой стены здания, утеплена сверху от промораживания и объединяет все внутренние части выгребной ямы. На наклонном днище навозной траншеи установлен скреперный ковш. В стенах траншеи замурованы концы горизонтальной балки. К середине горизонтальной балки прикреплен тросовый блок. Со стороны выгребной ямы установлена двухбарабанная лебедка для обеспечения возвратно-поступательного движения ковша и сброса навоза в выгребную яму. Сокращаются трудовые затраты, повышается производительность, улучшаются условия содержания животных. 3 ил.

Изобретение относится к области сельского хозяйства, а именно к устройствам для удаления навоза из животноводческих помещений.

Известно устройство для удаления навоза, содержащее навозную траншею и выгребную яму (SU 686689, кл. А 01 К 1/01, 25.08.1979).

Наиболее близким аналогом к предложенному изобретению является устройство для удаления навоза, содержащее навозный канал и выгребную яму (SU 722524, кл. А 01 К 1/01, 25.03.1980).

Недостатком данных устройств является их ненадежность и низкая производительность при уборке навоза.

Задача изобретения – обеспечить надежность устройства, повысить производительность труда при уборке навоза, а также улучшить условия содержания животных.

Технический результат – повышается надежность устройства и производительность труда при уборке навоза, а также улучшаются условия содержания животных.

Технический результат достигается тем, что устройство для удаления навоза из животноводческих зданий содержит навозную траншею и выгребную яму. Навозная траншея имеет бетонное основание и выполнено с наклоном в сторону выгребной ямы, одна часть которой с люком находится внутри здания, а другая часть с люком находится снаружи торцевой стены здания, утеплена сверху от промораживания и объединяет все внутренние части выгребной ямы, при этом на наклонном днище навозной траншеи установлен скреперный ковш, причем в стенках траншеи замурованы концы горизонтальной балки, к середине которой прикреплен тросовый блок, а со стороны выгребной ямы установлена двухбарабанная лебедка для обеспечения возвратно-поступательного движения скреперного ковша и сброса навоза в выгребную яму.

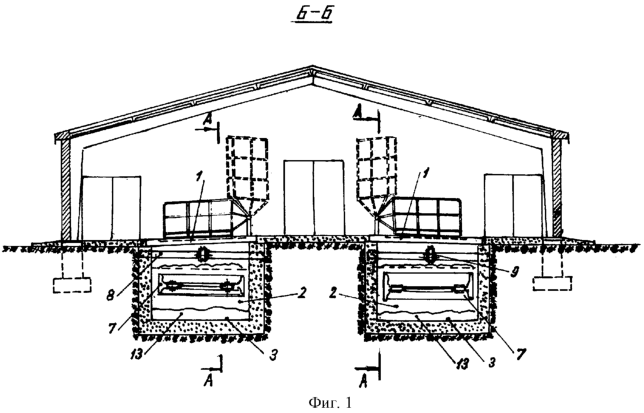

На фиг.1 показан поперечный разрез по поперечной оси симметрии длинного животноводческого или по внутреннему торцу короткого здания с показом навозных обетонированных траншей;

на фиг.2 – продольный разрез навозной траншеи с наклонным основанием в сторону выгребной ямы и схемой запасовки тросов для двустороннего возвратно-поступательного движения;

на фиг.3 – схематический план запасовки тросами скреперного ковша.

В животноводческом здании, под рядами вдоль здания установленных стойл 1 выполнена обетонированная траншея 2 с наклонным полом 3 в сторону выгребной ямы 4, одна часть которой с люком 5 находится внутри здания непосредственно с торца, а вторая с люком 6, расположенная за торцом, утеплена сверху от промораживания и объединяет все внутренние части выгребной ямы, в зависимости от количества рядов стойл. Жидкие компоненты навоза стекают по наклонной поверхности днища траншей, а твердые и коровники соскребаются скреперным ковшом 7. Чтобы скреперный ковш имел возможность перемещения возвратно-поступательно, в стены траншеи вмурована концевая горизонтальная балка 8, а на ее середине прикреплен тросовый блок 9. Для привода скреперного ковша 7 установлена за наружной выгребной ямой 6 двухбарабанная лебедка 10, которая с помощью троса 11, пропущенного через блоки 12, перемещает навоз 13 и сбрасывает в объединенную выгребную яму 4. Второй канат-трос 14 пропущен через блок 9 и прикреплен на проушинах 15 скреперного ковша 7, причем канаты 11, 14 проложены через отводящий блок 16 и валик 17.

Работает устройство по удалению навоза с траншеи следующим образом:

– при включении двигателя лебедки скреперный ковш идет вниз по наклонному основанию траншеи и удаляет навоз, а второй барабан лебедки разматываясь приспускает канат, давая возможность ковшу перемещаться вниз, пока не будет сброшен навоз в выгребную яму;

– при реверсивном включении двигателя ковш поднимается наверх, и электродвигатель выключается.

Технико-экономические преимущества заключаются в том, что, зимой навоз дает дополнительное тепло при гигиеническом содержании скота, а также обеспечивает уменьшение трудозатрат, улучшает гигиену труда.

Формула изобретения

Устройство для удаления навоза из животноводческих зданий, содержащее навозную траншею и выгребную яму, отличающееся тем, что навозная траншея имеет бетонное основание и выполнена с наклоном в сторону выгребной ямы, одна часть которой с люком находится внутри здания, а другая часть с люком находится снаружи торцевой стены здания, утеплена сверху от промораживания и объединяет все внутренние части выгребной ямы, при этом на наклонном днище навозной траншеи установлен скреперный ковш, причем в стенках траншеи замурованы концы горизонтальной балки, к середине которой прикреплен тросовый блок, а со стороны выгребной ямы установлена двухбарабанная лебедка для обеспечения возвратно-поступательного движения скреперного ковша и сброса навоза в выгребную яму.
