Патент на изобретение №2269252

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2269252 (13) C1
(51) МПК

A01G25/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 12.01.2011 – прекратил действие

(21), (22) Заявка: 2004122996/12, 26.07.2004

(24) Дата начала отсчета срока действия патента:

26.07.2004

(45) Опубликовано: 10.02.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 923467 А, 30.04.1982. SU 471094 А, 28.08.1975. RU 2223634 C2, 20.02.2004.

Адрес для переписки:

400012, г.Волгоград, ГСП, ул. Трехгорная, 21, ГНУ ПНИИЭМТ, В.Г. Абезину

(72) Автор(ы):

Карпунин Василий Валентинович (RU),
Абезин Валентин Германович (RU),
Карпунин Василий Васильевич (RU),
Сердюков Дмитрий Анатольевич (RU),
Салдаев Александр Макарович (RU)

(73) Патентообладатель(и):

Государственное научное учреждение Поволжский научно-исследовательский институт эколого-мелиоративных технологий Российской академии сельскохозяйственных наук (RU)

(54) КАПЕЛЬНИЦА

(57) Реферат:

Изобретение относится к сельскому хозяйству и может быть использовано в системах капельного орошения. Капельница включает емкость, установленную с возможностью качания относительно поливного трубопровода. Емкость имеет впускное отверстие для заполнения ее водой, размещена под выпускным отверстием трубопровода и сопряжена с ним подпружиненным рычагом. Рычаг размещен на кронштейне с возможностью демонтажа, а каждая емкость выполнена в виде части полого шара и снабжена инъектором. Изобретение упрощает конструкцию капельницы, повышает качество увлажнения почвы, равномерность полива. 1 з.п. ф-лы, 5 ил.

Изобретение относится к сельскому хозяйству и может быть использовано в системах капельного орошения.

Известен водовыпуск, выполненный в виде установленного в отверстии трубопровода, снабженного пористым элементом, перекрывающим отверстие трубопровода и прижатым к пистону, например, при помощи жестко связанной с ним пластины (SU, авторское свидетельство №471094. М. кл. А 01 G 25/02, В 05 В 1/20, 1975).

К недостаткам известного водовыпуска относятся ограниченные функциональные возможности, низкая эксплуатационная надежность, подача поливной воды на поверхность почвы. Все это приводит к образованию почвенной корки и снижению урожайности с.-х. культур.

Наиболее близким аналогом к заявленному объекту относится капельница, включающая установленную с возможностью качания емкость, имеющую выпускное отверстие и устройство для заполнения ее водой, соединенное с поливным трубопроводом, при этом устройство для заполнения емкости водой выполнено в виде закрепленного на трубопроводе коромысла, на одном конце которого имеется штырь, входящий в отверстие поливного трубопровода, а на другом размещена емкость, при этом в коромысле выполнен канал, сообщенный с емкостью и поливным трубопроводом (SU, авторское свидетельство №923467. М. кл3 А 01 G 25/02, 1982).

К недостаткам описанной капельницы относятся ограниченные функциональные возможности и подача воды на поверхность орошаемого участка. Это приводит к образованию почвенной корки, засолению и снижению урожайности сельскохозяйственных культур.

Сущность заявленного изобретения.

Задача, на решение которой направлено заявленное изобретение, – повышение эксплуатационной надежности.

Технический результат – повышение качества увлажнения почвы, упрощение конструкции, повышение равномерности полива.

Указанный технический результат достигается тем, что в известной капельнице, включающей установленную с возможностью качания относительно поливного трубопровода емкость, имеющую впускное отверстие для заполнения ее водой, причем емкость размещена под выпускным отверстием трубопровода, согласно изобретению, емкость сопряжена с трубопроводом подпружиненным рычагом, который размещен на кронштейне трубопровода с возможностью демонтажа, а каждая емкость выполнена в виде части полого шара и снабжена инъектором.

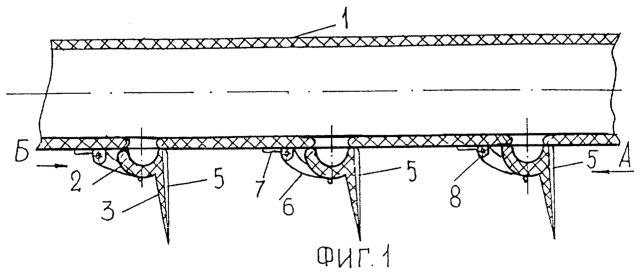

На фиг.1 изображен поперечный разрез поливного трубопровода с капельницами, вид сбоку.

На фиг.2 – то же, вид в плане.

На фиг.3 – вид А на фиг.1.

На фиг.4 – вид Б на фиг.1.

На фиг.5 – вид С на фиг.4.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Каждая капельница смонтирована на поливном трубопроводе 1 и включает емкость 2 с инъектором 3, размещенным под выпускным отверстием 4 поливного трубопровода 1. На внешней стороне инъекторов 3 предусмотрены водоотводящие канавки 5. Емкости 2 выполнены единой деталью с рычагами 6, для поджатия которых предусмотрены пружины 7. Рычаги 6 смонтированы на кронштейнах 8 поливного трубопровода 1 и зафиксированы с помощью осей 9.

Капельница работает следующим образом.

При движении воды по поливному трубопроводу 1 заполняются емкости 2, сила тяжести которых воздействует на пружины 7 и образует зазор между трубопроводом 1 и кромкой емкости 2. Через образовавшийся зазор вода по водоотводящей канавке 5 инъектора 3 поступает в корнеобитаемый слой почвы. Опорожнение емкости 2 уменьшает силу тяжести и пружина 7 перекрывает выход оросительной воды до очередного заполнения емкости 2. Таким образом, капельница будет работать автоматически, периодически подавая порцию воды с помощью инъектора в корнеобитаемый слой почвы. Описанная конструкция капельницы позволяет производить увлажнение корнеобитаемого слоя без образования корки. Это позволит повысить равномерность полива и урожайность сельскохозяйственных культур.

Формула изобретения

1. Капельница, включающая установленную с возможностью качания относительно поливного трубопровода емкость, имеющую впускное отверстие для заполнения ее водой, причем емкость размещена под выпускным отверстием трубопровода, отличающаяся тем, что емкость сопряжена с трубопроводом подпружиненным рычагом, который размещен на кронштейне трубопровода с возможностью демонтажа.

2. Капельница по п.1, отличающаяся тем, что каждая емкость выполнена в виде части полого шара и снабжена инъектором.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.07.2006

Извещение опубликовано: 27.02.2008 БИ: 06/2008
