Патент на изобретение №2269249
|
||||||||||||||||||||||||||
(54) ДЕКА ИЗМЕЛЬЧАЮЩЕГО АППАРАТА
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в дробилках. Дека измельчающего аппарата выполнена в виде терочного листа. На рабочей поверхности листа расположены с чередованием по его длине ряды рифов и удлиненные отверстия. Каждый ряд рифов выполнен в виде набора отдельных зубьев. Величина угла между передней и задней поверхностями зуба составляет 65…75°, что обеспечивает прямой удар молотками ротора и снижение энергоемкости процесса измельчения. 3 ил.
Изобретение относится к сельскохозяйственному машиностроению, в частности к дробилкам. Наиболее близкое устройство содержит молотильный барабан и огибающую его деку, которая состоит из секций, шарнирно связанных между собой. Указанные секции выполнены в виде терочного листа с рифами, между рядами которых имеются удлиненные отверстия. Ряды рифов образуют группы, между которыми располагаются ряды отверстий, ориентированных вдоль движения массы /1/. Число рядов рифов в каждой из последующих групп по отношению к каждой из предыдущих групп уменьшается в направлении движения измельчаемой массы, причем число рядов отверстий соответственно увеличивается. Недостатком является то, что известная дека энергоемкая и не соответствует требованиям, предъявляемым к измельчающим аппаратам. Задача изобретения – снижение энергоемкости процесса и повышения качества получаемого продукта. Поставленная задача решается так, что дека измельчающего аппарата, выполненная в виде терочного листа, рабочая поверхность которого имеет ряды рифов и удлиненные отверстия с чередованием по длине деки, согласно изобретению каждый ряд рифов выполнен в виде набора отдельных зубьев при этом величина угла между передней и задней поверхностями зуба составляет На фиг.1 изображен общий вид измельчающего аппарата; на фиг.2 – фрагмент деки, аксонометрическая проекция; на фиг.3 – зуб деки. Устройство (фиг.1) содержит ротор 1 с шарнирно подвешенными молотками 2, огибающую его деку 3, которая имеет шероховатую поверхность в виде зубьев 4 (фиг.3), передняя 5 и задняя 6 поверхности которых образуют рабочую грань 7 и составляют угол При работе измельчающего аппарата с указанной декой измельчаемая масса поступает в дробильную камеру и подвергается ударам рабочими органами ротора 1. В результате отклонения молотка 2 от оси ротора не обеспечивается прямой удар, для устранения этого передняя 5 и задняя 6 поверхности зубьев 4 деки выполнены под углом Источник информации. 1. Авторское свидетельство СССР 1384266, А 01 F 12/26, 30.03. Б.И. № 12.
Формула изобретения
Дека измельчающего аппарата, выполненная в виде терочного листа, рабочая поверхность которого имеет ряды рифов и удлиненные отверстия с чередованием по длине деки, отличающаяся тем, что каждый ряд рифов выполнен в виде набора отдельных зубьев, при этом величина угла между передней и задней поверхностями зуба составляет 65…75°.

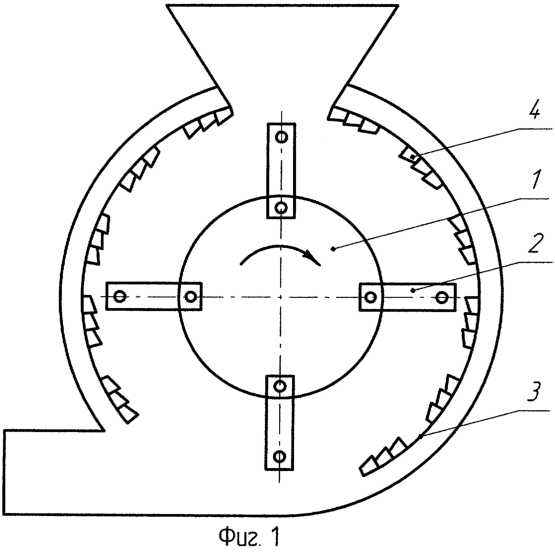

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 13.05.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
|
||||||||||||||||||||||||||
=65…75°.
