Патент на изобретение №2269236

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2269236 (13) C1
(51) МПК

A01B1/00 (2006.01)
A01C9/00 (2006.01)
A01D9/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 12.01.2011 – может прекратить свое действие

(21), (22) Заявка: 2004121443/12, 13.07.2004

(24) Дата начала отсчета срока действия патента:

13.07.2004

(45) Опубликовано: 10.02.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1753963 A1, 15.08.1992. RU 2030852 C1, 20.03.1995. SU 1738120 A1, 07.06.1992. RU 2230442 C1, 20.06.2004. БАСИН М. и др. Справочник по огородничеству. М.: Профиздат, 1960, с.115-117.

Адрес для переписки:

355003, г.Ставрополь, ул. Ленина, 328/7, кв.5, А.Г. Дворянидову

(72) Автор(ы):

Дворянидов Александр Гаврилович (RU)

(73) Патентообладатель(и):

Дворянидов Александр Гаврилович (RU)

(54) СПОСОБ ДВОРЯНИДОВА А.Г. ПОСАДКИ КЛУБНЕЙ КАРТОФЕЛЯ

(57) Реферат:

Изобретение относится к сельскому хозяйству, а именно к способам посадки клубней картофеля. Способ посадки содержит формирование лунок, укладку клубней картофеля в лунки, закрытие лунок с клубнем картофеля землей. При способе посадки закрытие лунки с клубнем картофеля землей осуществляют вилами на стойке упора. Лунку с клубнем картофеля закрывают землей, вынутой при формировании следующей лунки, путем горизонтального перемещения вил с землей на стойке упора, установки над клубнем картофеля и поворота вил с землей на 90°. Это позволит снизить энергозатраты и утомляемость при посадке клубней картофеля. 4 ил.

Изобретение относится к сельскому хозяйству, а именно к способам посадки клубней картофеля.

Известна ручная сажалка. Сажалка содержит ручку со стойками, внизу которых неподвижно закреплено посадочное лезвие. Поворотное лезвие жестко связано с педалью и горизонтальным шарниром соединено с лезвием. На педали жестко закреплена пластина, а также один конец пружины, другой ее конец присоединен к стойке (см. а.с. № 1318184, кл. А 01 С 5/02).

Недостатком данной сажалки является то, что она требует больших физических усилий при внедрении ее в почву, а также при повороте лезвия в вертикальное положение при условии, что грунт должен перетекать в окно лезвия. Грунт, лежащий ниже окна, должен уплотниться, чтобы освободить место для клубня. При работе в естественных условиях сажалка все время будет забиваться землей и ее все время надо будет чистить. Нижняя пружина не сможет плотно прижать режущие кромки посадочного лезвия при наличии грунта между ними.

Известно устройство для ручной посадки клубнеплодов, содержащее ручку, которая соединена с трубой, имеющей в нижней части косой срез.

Клапан жестко соединен с ограничителем глубины и шарниром соединен с трубой. В верхней части ручки закреплен каркас, на который надет чулок, причем нижний конец чулка опущен в трубу (см. а.с. № 1738120, кл. А 01 С 5/02).

Недостатками данного устройства является то, что при внедрении устройства в грунт он сильно уплотняется затаптыванием. Работник стоит на одной ноге, а другой ногой он ловит ограничитель глубины. Корнеплод попадает на клапан, который при вытаскивании может повредить клубнеплод, да и само падение на жесткий клапан пользы не принесет, и после вытаскивания клапана клубнеплод остается лежать на плотном ложе. «При повороте трубы участок грунта приподнимается и при последующем извлечении устройства грунт осыпается и присыпает клубень» – с этим трудно согласиться. Скорее всего большая часть грунта зависнет над клубнем в виде свода. Трудно сохранять равновесие, стоя на одной ноге.

Технический результат, который может быть достигнут с помощью предлагаемого изобретения, сводится к снижению энергозатрат и утомляемости при посадке клубней картофеля.

Это достигается тем, что в способе посадки клубней картофеля, содержащем формирование лунок, укладку клубней картофеля в лунки, закрытие лунки с клубнем картофеля землей, закрытие лунки с клубнем картофеля землей осуществляют вилами на стойке упора, причем лунку с клубнем картофеля закрывают землей, вынутой при формировании следующей лунки путем горизонтального перемещения вил с землей на стойке упора, установки над клубнем картофеля и поворота вил с землей на 90°.

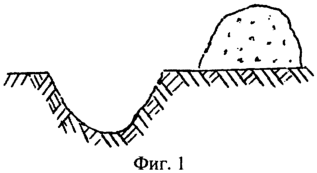

На фиг.1 изображена выкопанная первая лунка; на фиг.2 – выкопанная вторая лунка. Земля из второй лунки находится на вилах и на стойке упора переносится по горизонтальной плоскости в сторону первой лунки; на фиг.3 изображено положение вил с землей, когда они останавливаются над клубнем первой лунки; на фиг.4 – положение вил с землей, когда они поворачиваются на 90° и земля сбрасывается на клубень картофеля в первой лунке.

Способ осуществляют при помощи «Устройства Дворянидова А.Г. для обработки почвы» (см. RU 2230442 С1, 20.06.2004), имеющего установленные на стойке упора вилы. Вилами делают первую лунку и в нее закладывают клубень картофеля. Рядом с первой лункой вилами делают вторую лунку. Землю на вилах из второй лунки на стойке упора переносят по горизонтальной плоскости в сторону первой лунки. Вилы с землей устанавливают над клубнем картофеля первой лунки, после чего вилы поворачивают на 90° и землю сбрасывают на клубень картофеля, закрывая его.

Технико-экономические преимущества предлагаемого способа. Предлагаемый способ значительно снижает энергозатраты и утомляемость при посадке картофеля. Известные устройства ложе для клубня делают принципом выдавливания углублений, что ведет к уплотнению земли. Трудно представить, какое усилие надо приложить, чтобы кол диаметром 100 мм и выше внедрить в грунт. Все устройства выполняют одну операцию. Предлагаемый способ при посадки картофеля почву делает еще более рыхлой. Большинство существующих устройств имеют сложную конструкцию. Таким образом, предложенный способ по сравнению с прототипом и другими техническими решениями имеет следующие преимущества:

– повышение надежности в работе;

– использование существующего изобретения.

Формула изобретения

Способ посадки клубней картофеля, содержащий формирование лунок, укладку клубней картофеля в лунки, закрытие лунки с клубнем картофеля землей вилами на стойке упора, причем лунку с клубнем картофеля закрывают землей, вынутой при формировании следующей лунки, путем горизонтального перемещения вил с землей на стойке упора, установки вил над клубнем картофеля и поворота вил с землей на 90°.

РИСУНКИ
