Патент на изобретение №2269109

(54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ ВЫСОКОЭЛАСТИЧНЫХ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС

(57) Реферат:

Изобретение относится к испытательной технике и может быть использовано при испытании высокоэластичных материалов на трение и износ. Образец для испытания высокоэластичных материалов на трение и износ выполнен в форме квадратного параллепипеда с плоской рабочей поверхностью и крепежным пояском. На упомянутой поверхности выполнен выступ в форме полусферы, или полуцилиндра, или конуса. Диаметр основания выступа D₀,>

Изобретение относится к испытательной технике и может быть использовано при испытании высокоэластичных материалов на трение и износ.

Известен образец, выполненный из резины в форме параллелепипеда с плоской рабочей поверхностью и крепежными поясками [Бергштейн Л.А. Лабораторный практикум по технологии резины. – Л.: Химия, 1978. – с.150].

Недостатком известной конструкции являются ограниченная область использования и низкая достоверность результатов испытаний, т.к. при помощи подобного образца можно моделировать только наиболее простые условия взаимодействия элементов трибосопряжения – скольжение плоской поверхности образца по поверхности контртела.

Техническим результатом, достигаемым при осуществлении заявленного изобретения, является повышение достоверности результатов испытаний высокоэластичных материалов на трение и износ.

Для достижения указанного технического результата в известной конструкции резинового образца, выполненного в форме квадратного параллелепипеда с плоской рабочей поверхностью и крепежным пояском, на упомянутой поверхности выполнен выступ в форме полусферы (полуцилиндра, конуса и иной требуемой геометрической формы), при этом диаметр основания выступа D_oL, где L – сторона квадрата.

Анализ существенных признаков, отличающих заявляемое решение от существенных признаков известных технических решений, сходства не обнаружил, что позволяет сделать вывод о том, что заявляемое техническое решение обладает существенными отличиями.

Выполнение на плоской рабочей поверхности резинового образца выступов заранее заданной геометрической формы (полусфера, полуцилиндр, конус и т.п.) позволит существенно расширить область трибологических и триботехнических испытаний эластомеров и повысить их достоверность, поскольку подобная форма является классической для большинства инденторов, применяемых при проведении испытаний на трение и износ. В предлагаемой конструкции также достигается надежное соединение выступа и исходного образца, т.к. они выполняются в виде монолитного изделия. Использование крепежных элементов изначального образца позволит проводить испытания нового образца на существующих машинах трения или при незначительной их модернизации. Таким образом, отличительные признаки заявляемого объекта являются существенными и полезными.

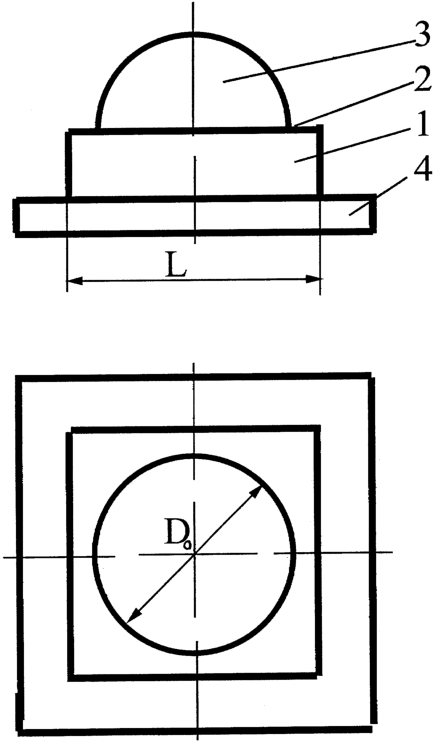

На чертеже показаны схемы резинового образца со сферическим выступом.

Образец 1 выполнен в форме квадратного параллелепипеда. На его плоской рабочей поверхности 2 выполнен выступ 3. Диаметр основания этого выступа можно варьировать от самых минимальных значений, до значений, ограниченных только размерами упомянутой поверхности – D_oL, где L – сторона квадрата. По всему контуру образца выполнен крепежный поясок 4, что позволяет повысить надежность крепления образца.

Изготовление образцов можно осуществлять формовым способом путем вулканизации в многоместной трехплитной пресс-форме. В этой пресс-форме нижняя плита должна иметь углубления соответствующей формы (полусфера, полуцилиндр, конус и т.п).

При помощи образцов предлагаемой конструкции были исследованы фрикционные характеристики резин при их трении по поверхности других эластомеров в условиях сухого трения и при наличии смазочного материала. В результате было найдено оптимальное сочетание физико-механические свойств элементов трибосопряжения. Эти исследования были положены в основу создания высокоэффективных уплотнений.

Формула изобретения

Образец для испытания высокоэластичных материалов на трение и износ, выполненный в форме квадратного параллепипеда с плоской рабочей поверхностью и крепежным пояском, отличающийся тем, что на упомянутой поверхности выполнен выступ в форме полусферы, или полуцилиндра, или конуса, при этом диаметр основания выступа D₀

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.05.2006

Извещение опубликовано: 10.01.2008 БИ: 01/2008
