Патент на изобретение №2269089
|
||||||||||||||||||||||||||
(54) КАПСЮЛЬ-ВОСПЛАМЕНИТЕЛЬ
(57) Реферат:
Изобретение относится к артиллерийскому вооружению и может применяться в минометных патронах. Капсюль-воспламенитель содержит размещенные в оболочке колпачок с воспламенительным составом и конусообразную наковальню с равнотолщинной стенкой, сквозными отверстиями и площадкой в вершине конуса, при этом отверстия выполнены в виде равномерно размещенных по окружности и замкнутых у торцов наковальни наклонных просечек с выштамповками внутрь конуса. Техническим результатом изобретения является увеличение чувствительности к удару бойка и повышение безотказности действия капсюля-воспламенителя. 1 з.п. ф-лы, 3 ил.
Изобретение относится к артиллерийскому вооружению и может применяться в минометных патронах. Известен капсюль-воспламенитель для минометного патрона /КВМ/, который имеет гильзочку с капсюлем-воспламенителем обычного типа, а в его ударный состав упирается наковаленка [1]. Такой капсюль-воспламенитель допускает отказы при ударе бойка, обусловленные недостаточным тепловыделением в ударном составе. Наиболее близким к предлагаемому является капсюль-воспламенитель, который содержит размещенные в оболочке колпачок с воспламенительным составом и конусообразную наковаленку с равнотолщинной стенкой, сквозными отверстиями и площадкой в вершине конуса [2]. Этот капсюль-воспламенитель также имеет недостаточную чувствительность к удару бойка, так как в воспламенительном составе выделяется мало тепла вследствие малости сил трения между частицами воспламенительного состава /особенно в направлениях, параллельных площадке наковаленки/. В данном изобретении поставлена задача создать капсюль-воспламенитель с повышенной чувствительностью к удару бойка путем дополнительного тепловыделения в воспламенительном составе за счет увеличения трения слоев состава по наковальне и между собой в плоскостях, параллельных площадке наковальни, которая для этого оснащена направленной подвеской. Технический результат, которого можно достичь при осуществлении изобретения, состоит в повышении надежности срабатывания капсюля-воспламенителя. Поставленная задача решается за счет того, что в капсюле-воспламенителе, который содержит размещенные в оболочке колпачок с воспламенительным составом и конусообразную наковальню с равнотолщинной стенкой, сквозными отверстиями и площадкой в вершине конуса, отверстия выполнены в виде равномерно размещенных по окружности и замкнутых у торцов наковальни наклонных просечек с выштамповками внутри конуса. Угол наклона плоскостей просечек к оси конуса может составлять 30-45°. Введенные признаки позволяют создать направленную подвеску площадки наковальни, этим сформировать при ударе бойка деформации сдвига в воспламенительном составе параллельно наковальне и, как следствие, достичь дополнительного выделения тепла перед воспламенением, то есть увеличить чувствительность капсюля-воспламенителя к удару бойка. На фиг.1 представлен общий вид капсюля-воспламенителя, на фиг.2 – разрез А-А на фиг.1, на фиг.3 – общий вид наковальни на фиг.1 без разреза. Капсюль-воспламенитель содержит оболочку 1, размещенный в ней колпачок 2 с воспламенительным составом 3 и конусообразную наковальню 4, которая упирается в воспламенительный состав. Стенки конусной части наковальни 4 и ее площадка 5 в вершине конуса имеют одинаковую толщину. Наковальня 4 закреплена в оболочке 1 обжатием последней. Отверстие оболочки закрыто кружком из фольги 6 и залито лаком 7. На наковальне 4 сделаны две равноразмещенные по окружности и замкнутые у торцов наковальни наклонные просечки 8 с выштамповками внутрь конуса, которые образуют сквозные отверстий 9, 10. Угол наклона плоскостей просечек к оси конуса составляет Капсюль-воспламенитель вставляется в патрон с порохом, а его срабатывание осуществляется следующим образом. При выстреле из миномета дно оболочки 1 ударяется в боек. Колпачок 2 прогибается, а воспламенительный состав 3 нажимает на площадку 5 наковальни 4. Площадка 5 благодаря наклонным просечкам 8 осуществляет поворот /по направлению часовой стрелки при виде сверху/ в плоскости, перпендикулярной оси ударника. Возникают силы трения слоев состава 3 по площадке 5 и между собой в плоскостях, параллельных площадке 5. Это приводит к выделений дополнительного тепла в составе 3 и его воспламенению. Благодаря увеличению тепловыделения в воспламенительном составе 3 при ударе бойка безотказность действия капсюля-воспламенителя повышается. Продукты горения состава 3 вырываются из отверстий 9, 10, прожигают фольгу 6 и зажигает порох в патроне. ЛИТЕРАТУРА 1. Горст А.Г. Пороха и взрывчатые вещества. М., “Машиностроение”, 1972, стр.105, рис.25. Капсюль-воспламенитель к минометного патрону /КВМ/. 2. Патент ФРГ №2552978, кл. F 42 С 19/10, 1975.
Формула изобретения
1. Капсюль-воспламенитель, содержащий размещенные в оболочке колпачок с воспламенительным составом и конусообразную наковальню с равнотолщинной стенкой, сквозными отверстиями и площадкой в вершине конуса, отличающийся тем, что отверстия выполнены в виде равномерно размещенных по окружности и замкнутых у торцов наковальни наклонных просечек с выштамповками внутрь конуса. 2. Капсюль-воспламенитель по п.1, отличающийся тем, что угол наклона плоскостей просечек к оси конуса составляет 30-45°.

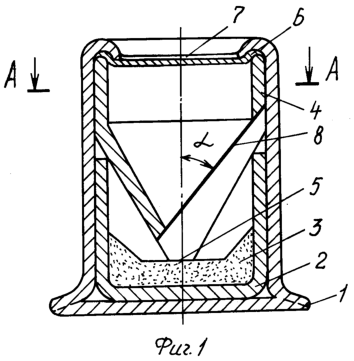

РИСУНКИ
|
||||||||||||||||||||||||||
=35°. Наковальня изготовлена из стали. Просечки с выштамповками выполнены методом холодной штамповки на станке-автомате за одно движение двух пуансонов /навстречу друг другу/ при введенной внутрь конуса матрице.
