Патент на изобретение №2268854
|
||||||||||||||||||||||||||
(54) ТРАНСПОРТЕР И НОСИТЕЛЬ ИЗДЕЛИЯ ДЛЯ НЕГО
(57) Реферат:
Изобретение относится к машиностроению, в частности к пластинчатым транспортерам для перемещения штучных изделий, например бутылок, в пределах производственного помещения. Транспортер содержит подъемные, опускающие и изгибающие участки, станину, привод, ведомые и ведущие звездочки, грузонесущий орган, выполненный в виде цепи из пластинчатых звеньев, на которых установлены носители изделий. Звенья цепи соединены боковыми и центральными шарнирами, установленными ниже рабочей поверхности цепи, а на боковых удлиненных шарнирах установлены с определенной периодичностью носители изделий. Носитель изделия содержит удерживающее приспособление при перемещении изделия, выполненное в виде пластин с выемками, повторяющими форму изделия. Пластины закреплены на осях с возможностью регулировки по высоте изделия. Использование предложенной конструкции транспортера позволяет перемещать изделия в горизонтальной и вертикальной плоскости, огибать технологическое оборудование и перемещать изделия с этажа на этаж. При использовании предлагаемого носителя изделия транспортер работает бесшумно и на изделиях не остается повреждений. Носитель можно сделать для любого типа изделия. 2 н.п. ф-лы, 9 ил.
Изобретение относится к машиностроению, в частности к пластинчатым транспортерам для перемещения штучных изделий, например бутылок и т.п., в пределах производственного помещения. Известно средство для транспортировки, выполненное в виде приводного замкнутого конвейера с ведомыми и ведущими звездочками и имеющего подъемный и опускной участки. Изделия перемещаются в контейнерах, установленных на звеньях цепи. Конвейер выполнен в виде двух параллельных цепей (см. авт. св. СССР №1657243 по кл. МКИ В 08 В 3/12, 1991). Данное средство для транспортировки относительно сложное по конструкции и не может быть использовано для транспортировки штучных бьющихся изделий, например бутылок. Наиболее близким по технической сущности к предлагаемому устройству является транспортер, используемый в бутылкомоечных машинах, имеющий подъемный, опускной и огибающий участки, содержащий станину, привод, ведомые и ведущие звездочки, поворотные узлы, грузонесущий орган в виде цепи, на звеньях которого установлены носители изделий. Носитель изделия повторяет форму перемещаемого изделия(см. авт. св. СССР №615037 по кл. МКИ В 67 С 1/04, 1978). Данный транспортер предназначен для перемещения изделий типа бутылок только в процессе мойки. Известны специальные носители изделий, выполненные из эластичного материала и повторяющие форму изделия (см. авт. св. СССР №615037 по кл. МКИ В 67 С 1/04, 1978). Указанная конструкция носителя сложная и предназначена для конкретного изделия, например, для конкретной формы бутылки. Наиболее близкий по технической сущности носитель изделия, содержащий удерживающее приспособление при перемещении изделия и закрепитель носителя на цепи. Удерживающее приспособление содержит пару фиксирующих элементов цилиндрической формы, жестко соединенных между собой посредством колец на прямоугольном каркасе. Закрепитель выполнен в виде Г-образных кронштейнов, жестко соединенных с конвейером (см. авт. св. СССР №1757768 по кл. МКИ В 08 В 9/20, 1992). Данная конструкция также отличается сложностью и из-за жесткого соединения носителей не может быть использована на предлагаемом транспортере. Задача предлагаемого изобретения – возможность перемещать изделия, например бутылки, в горизонтальной или вертикальной плоскости. Указанная задача решается тем, что предложен транспортер, имеющий подъемные, опускающие и изгибающие участки, содержащий станину, привод, ведомые и ведущие звездочки, грузонесущий орган, выполненный в виде цепи, на звеньях которой установлены носители изделий. Цепь выполнена из пластинчатых звеньев, соединенных боковыми и центральными шарнирами, которые установлены ниже ее рабочей поверхности. Оси боковых шарниров параллельны, а оси центральных шарниров перпендикулярны рабочей поверхности цепи. На боковых удлиненных шарнирах установлены с определенной периодичностью носители изделия. Кроме того, предложен носитель изделия, содержащий удерживающее приспособление при перемещении изделия и закрепитель на цепи. Удерживающее приспособление выполнено в виде пластин с выемками, повторяющими форму изделия и закрепленных на осях с возможностью регулировки по высоте изделия. Новым в данной конструкции транспортера является то, что цепь выполнена из пластинчатых звеньев, соединенных боковыми и центральными шарнирами, которые установлены ниже рабочей поверхности цепи, причем оси боковых шарниров параллельны, а оси центральных шарниров перпендикулярны рабочей поверхности цепи. На боковых удлиненных шарнирах установлены с определенной периодичностью носители изделия. Кроме того, удерживающее приспособление носителя изделия выполнено в виде пластин с выемками, повторяющими форму изделия и закрепленных на осях с возможностью регулировки по высоте изделия. За счет предложенной конструкции транспортера и нового носителя изделия транспортер становится гибким, следовательно, изделие можно перемещать горизонтально, вертикально и под углом от 90 до 180°, следовательно, транспортер может быть направлен как параллельно рабочей плоскости цепи (фиг.5-6), так и перпендикулярно ей. Анализ научно-технической и патентной информации показывает отсутствие совпадения отличительных признаков заявляемого транспортера с признаками известных технических решений. На основании этого можно сделать вывод о соответствии заявляемого технического решения критерию “новизна”. Предлагаемое техническое решение имеет существенные признаки, которые в совокупности влияют на достигаемый результат, а именно за счет предложенной конструкции транспортера и носителя изделия появилась гибкость транспортера. Следовательно, появилась возможность перемещать изделия в горизонтальной плоскости или вертикальной плоскости, что позволяет огибать технологическое оборудование не только сбоку, но и сверху, и перемещать изделия с этажа на этаж. С помощью указанного решения, например, можно решить проблему пересекающихся транспортеров. Благодаря носителю, который можно сделать для любого типа изделия, транспортер работает бесшумно и на таких изделиях, как бутылки, не остается каких-либо повреждений. На фиг.1-6 схематично изображен предлагаемый транспортер; на фиг.7 – цепь с носителями; на фиг.8 – продольное сечение цепи с носителями; на фиг.9 – поперечное сечение цепи с носителями. Транспортер состоит из загрузочной 1 и разгрузочной 2 звездочек, подъемных 3, опускающих 4 и изгибающих 5 участков, оснований 6, привода 7, ведомых звездочек 8 и ведущих звездочек 9, грузонесущего органа 10. Грузонесущий орган выполнен в виде цепи, на звеньях которой установлены носители изделий 11. Цепь выполнена из пластинчатых звеньев 12, соединенных боковыми 13 и центральными 14 шарнирами, установленными ниже рабочей поверхности цепи 12. Оси боковых шарниров 13 параллельны, а оси центральных шарниров 14 перпендикулярны рабочей поверхности цепи 10. Носители изделий 11 установлены с определенной периодичностью на боковых удлиненных шарнирах 15 при помощи закрепителя, выполненного в виде болтового соединения. Носитель 11 состоит из пластин 16, закрепленных на осях 17 с возможностью регулировки по высоте изделия. Пластины 16 выполнены с выемками, повторяющими форму изделия. Транспортер работает следующим образом. Общий конвейер подает изделия в рабочую зону. Изделие, например бутылка, с конвейера загрузочной звездочкой 1 отсекается от общего потока и подается в носитель 11, который закреплен на транспортной цепи 10. Далее изделие перемещается в определенную рабочую зону. После выполнения рабочего цикла изделие забирается из носителя 11 разгрузочной звездочкой 2 и возвращается на общий конвейер. Использование предложенной конструкции транспортера с носителем изделия дает возможность перемещать изделия в горизонтальной или вертикальной плоскости, что позволяет огибать технологическое оборудование не только сбоку, но и сверху, перемещать изделия с этажа на этаж. С помощью указанного решения, например, можно решить проблему пересекающихся транспортеров. Благодаря носителю, который можно сделать для любого типа изделия, транспортер работает бесшумно и на изделиях, например стеклянных бутылках, не остается каких-либо повреждений.
Формула изобретения
1. Транспортер, имеющий подъемные, опускающие и изгибающие участки, содержащий станину, привод, ведомые и ведущие звездочки, грузонесущий орган, выполненный в виде цепи, на звеньях которой установлены носители изделий, отличающийся тем, что цепь выполнена из пластинчатых звеньев, соединенных боковыми и центральными шарнирами, установленными ниже рабочей поверхности цепи, причем оси боковых шарниров параллельны, а оси центральных шарниров перпендикулярны рабочей поверхности цепи, а на боковых удлиненных шарнирах установлены с определенной периодичностью носители изделий. 2. Носитель изделия, содержащий удерживающее приспособление при перемещении изделия и закрепитель на носителе транспортера, отличающийся тем, что удерживающее приспособление выполнено в виде пластин с выемками, повторяющими форму изделия, закрепленных на осях с возможностью регулировки по высоте изделия.

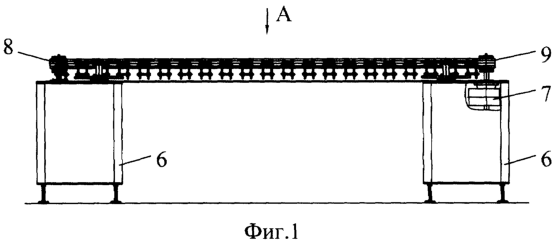

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 25.06.2006
Извещение опубликовано: 20.08.2007 БИ: 23/2007
NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 27.06.2009
Извещение опубликовано: 27.06.2009 БИ: 18/2009
|
||||||||||||||||||||||||||
