Патент на изобретение №2268820

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2268820 (13) C2
(51) МПК

B32B15/08 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 12.01.2011 – действует

(21), (22) Заявка: 2002132877/02, 09.05.2001

(24) Дата начала отсчета срока действия патента:

09.05.2001

(30) Конвенционный приоритет:

09.05.2000 (пп.1-6) NL 1015141

(45) Опубликовано: 27.01.2006

(56) Список документов, цитированных в отчете о
поиске:
WO 98/53989 A1, 03.12.1998.
US 5160771 A, 03.11.1992.
RU 2125654 C1, 27.01 1999.

(85) Дата перевода заявки PCT на национальную фазу:

09.12.2002

(86) Заявка PCT:

NL 01/00353 (09.05.2001)

(87) Публикация PCT:

WO 02/078950 (10.10.2002)

Адрес для переписки:

129010, Москва, ул. Б.Спасская, 25, стр.3, ООО “Юридическая фирма Городисский и Партнеры”, пат.пов. Г.Б. Егоровой

(72) Автор(ы):

РУБРУКС Герардус Хюбертус Йоаннес Йозеф (NL)

(73) Патентообладатель(и):

ФОККЕР ЭЙРОСТРАКЧЕРС Б.В. (NL)

(54) СОЕДИНЕННАЯ КОНСТРУКЦИЯ В СЛОИСТОМ МАТЕРИАЛЕ ИЗ МЕТАЛЛИЧЕСКИХ И ПЛАСТМАССОВЫХ СЛОЕВ

(57) Реферат:

Изобретение относится к изготовлению соединений при получении многослойных композиционных материалов, используемых, например, в панелях самолетов. Соединенная конструкция в слоистом материале состоит из расположенных попеременно по меньшей мере двух металлических слоев и по меньшей мере одного пластмассового слоя, заключенного между ними; при этом каждый из металлических слоев содержит по меньшей мере две секции. Каждый металлический слой имеет наложенные друг на друга секции, которые прикреплены друг к другу в месте наложения клеем. Техническим результатом изобретения является возможность изготовления более простой конструкции без потери ее прочности. 5 з.п. ф-лы, 1 ил.

Изобретение относится к соединенной конструкции в слоистом материале из, альтернативно, по меньшей мере, двух металлических слоев и, по меньшей мере, одного пластмассового слоя, заключенного между ними; при этом каждый из металлических слоев содержит, по меньшей мере, две секции, и эти две секции, по меньшей мере, одного внешнего металлического слоя налагаются друг на друга; причем две секции прикреплены друг к другу в местоположении наложения посредством клея.

Соединенная конструкция этого типа раскрыта в документе ЕР-А 983141. Эта известная соединенная конструкция имеет три металлических слоя, между которыми помещены два пластмассовых слоя. Один из внешних металлических слоев имеет две секции, которые налагаются друг на друга с получением гладкой поверхности. Пространства, прилегающие к местоположению наложения, заполняют клеем, посредством которого налагающиеся части секций крепятся друг к другу.

Другие металлические слои и пластмассовые слои продолжаются в местоположении наложения. Эти другие металлические слои также состоят из двух секций, передние кромки которых примыкают друг к другу. При этом внешний слой конструкции обеспечен приклеенной крепящей полосой в местоположении передних кромок; при этом крепящая полоса совместно с пластмассовым слоем, находящимся на другой стороне секций – должна обеспечивать передачу усилия между секциями.

Эта известная соединенная конструкция имеет несколько недостатков. Во-первых, шов между секциями с передними кромками, примыкающими друг к другу, должен иметь довольно точно выверенные размеры. Это означает, что сами секции должны иметь довольно точные размеры, и также секции должны быть точно установлены относительно друг друга. Еще один недостаток заключается в том, что дополнительную соединительную полосу необходимо приложить на одну из свободных сторон соединенной конструкции. По этим причинам соединенная конструкция этого типа относительно неудобная и дорогостоящая.

Цель данного изобретения заключается в разработке соединенной конструкции описываемого выше типа, изготовление которой будет более простым. Указанная цель достигается за счет того, что каждый металлический слой имеет налагающиеся друг на друга секции, которые крепятся друг к другу посредством клея.

В соединенной конструкции согласно данному изобретению все секции можно изготавливать и устанавливать относительно друг друга с широким допуском. Себестоимость, следовательно, может оставаться относительно низкой, но это не обусловит неточности или недостаточную прочность.

Поэтому можно выполнить такую соединенную конструкцию, в которой наложение двух секций металлического слоя было смещено относительно наложения двух секций другого металлического слоя.

Внешняя сторона соединенной конструкции является сплошной и гладкой, если в каждом металлическом слое один участок прямой и другой – отогнутый. Этот вариант осуществления изобретения является важным в тех случаях, когда соединенную конструкцию используют в панелях для самолетов и т.п.

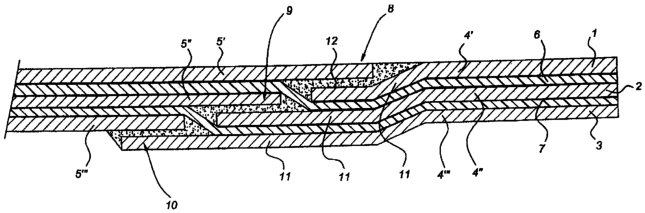

Изобретение более подробно поясняется со ссылкой на приводимый в качестве примера вариант осуществления, иллюстрируемый на чертеже, где изображается поперечное сечение соединенной конструкции согласно данному изобретению. Эта соединенная конструкция содержит три металлических слоя 1-3, каждый из которых состоит из двух секций 4′, 5′; 4”, 5”; 4”’, 5”’. Два слоя пластмассового материала 6, 7, которые, например, состоят из стекловолоконной основы, внедренной в смолу, расположены между металлическими слоями 1-3.

Секции 4′-5”’ каждого из слоев 1-3 налагаются друг на друга в местоположении наложения 8-10. Для этой цели одна секция 4′ внешнего металлического слоя 1 имеет часть 11, которая отогнута и проходит под другую секцию 5′. Секции 4′ и 5′ приклеены друг к другу в местоположении наложения 8 посредством слоя 12 клея.

Что касается секций 4”, 4”’ других слоев 2, 3, то здесь также их часть 11 отогнута и проходит под другие секции 5”, 5”’ металлического слоя 2 или 3 соответственно.

Пластмассовые слои 6, 7 проходят непрерывно в местоположении наложения 8-10.

Формула изобретения

1. Соединенная конструкция в слоистом материале из расположенных попеременно по меньшей мере двух металлических слоев и по меньшей мере одного пластмассового слоя, заключенного между ними; при этом каждый из металлических слоев содержит по меньшей мере две секции, отличающаяся тем, что каждый металлический слой имеет наложенные друг на друга секции, которые прикреплены друг к другу в местоположении наложения клеем.

2. Конструкция по п.1, отличающаяся тем, что наложение двух секций одного металлического слоя смещено относительно наложения двух секций другого металлического слоя.

3. Конструкция по любому из пп.1 и 2, отличающаяся тем, что в каждом металлическом слое одна секция выполнена прямой, а другая отогнутой.

4. Конструкция по п.1, отличающаяся тем, что пластмассовый слой отогнут на местоположении наложения.

5. Конструкция по любому из пп.1 и 4, отличающаяся тем, что пластмассовый слой является непрерывным в местоположении наложения.

6. Конструкция по п.1, отличающаяся тем, что каждый пластмассовый слой содержит основу из стекловолокна, внедренную в смолу.

РИСУНКИ
