Патент на изобретение №2268770

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2268770 (13) C1
(51) МПК

B01D45/12 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 12.01.2011 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2004117822/15, 15.06.2004

(24) Дата начала отсчета срока действия патента:

15.06.2004

(45) Опубликовано: 27.01.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1526834 A1, 07.12.1989. SU 1143472 A, 07.03.1985. SU 1502116 A1, 23.08.1989. RU 2091172 С1, 27.09.1997. RU 2155283 С1, 27.08.2000. US 6176900 B1, 23.01.2001.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(54) ВИХРЕВОЙ ПЫЛЕУЛОВИТЕЛЬ

(57) Реферат:

Изобретение относится к технике очистки газа от пыли и может быть использовано в различных отраслях промышленности в системах пневмотранспорта, пневмоуборки, аспирации. Вихревой пылеуловитель, содержит корпус, выполненный из двух цилиндрических частей разного диаметра и конической части, осевой ввод запыленного газа с завихрителем и отбойной шайбой, а также размещенные в верхней части корпуса осевой патрубок для вывода очищенного газа и периферийный ввод вторичного потока с завихрителем. Осевой ввод запыленного газа выполнен с периферийным завихрителем с углом наклона подводящего патрубка, равным углу наклона периферийного ввода вторичного потока, а профиль сечения отбойной шайбы выполнен таким образом, что максимальный диаметр ее лежит в плоскости соединения цилиндрических частей корпуса. Поверхности ввода запыленного газа и корпус обработаны вибродемпфирующим материалом, причем отношение толщины обрабатываемых деталей к толщине слоя вибродемпфирующего материала находится в соотношении 1:(2,5…4). Техническим результатом является повышение эффективности отделения частиц с малым удельным весом, снижение гидравлического сопротивления, повышение надежности системы и снижение уровня шума при работе пылеуловителя. 1 з.п. ф-лы, 3 ил.

Изобретение относится к технике очистки газа от пыли и может быть использовано в различных отраслях промышленности в системах пневмотранспорта, пневмоуборки, аспирации.

Наиболее близким техническим решением к заявляемому объекту является вихревой пылеуловитель по а.с. СССР №1526834, кл. В 04 С 3/06, содержащий корпус с расширенной нижней частью, в которой концентрично расположены обечайка в виде усеченного конуса, большим основанием обращенного вверх, и осевой ввод запыленного газа с завихрителем, обтекателем и отбойной шайбой, размещенные в верхней части корпуса, осевой патрубок для вывода очищенного газа и периферийный ввод вторичного потока с завихрителем, причем нижняя часть корпуса выполнена в виде двух соединенных большими основаниями конусов, при этом большее основание верхнего усеченного конуса, большее основание, обечайки и верхний конец осевого ввода расположены на одном уровне, а осевой ввод снабжен эжекционным насадком, образующим с его внутренней стенкой кольцевой канал, сообщающийся с полостью корпуса под отбойной шайбой.

Недостатком прототипа является сравнительно невысокая эффективность пылеулавливания за счет того, что эжекционный насадок закрыт от основного потока коническим экраном.

Цель изобретения – повышение эффективности отделения частиц с малым удельным весом, снижение гидравлического сопротивления, повышение надежности системы и снижение уровня шума при работе пылеуловителя.

Это достигается тем, что в вихревом пылеуловителе, содержащем корпус, выполненный из двух цилиндрических частей разного диаметра и конической части, осевой ввод запыленного газа с завихрителем и отбойной шайбой, а также размещенные в верхней части корпуса осевой патрубок для вывода очищенного газа и периферийный ввод вторичного потока с завихрителем, осевой ввод запыленного газа выполнен с периферийным завихрителем без обтекателя с углом наклона подводящего патрубка, равным углу наклона периферийного ввода вторичного потока, а профиль сечения отбойной шайбы выполнен таким образом, что максимальный диаметр ее лежит в плоскости соединения цилиндрических частей корпуса, причем поверхности ввода запыленного газа и корпус обработаны вибродемпфирующим материалом, причем отношение толщины обрабатываемых деталей к толщине слоя вибродемпфирующего материала находится в соотношении 1:(2,5…4).

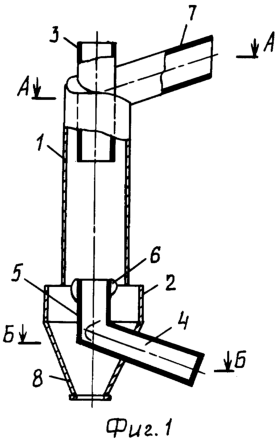

На фиг.1 представлен вихревой пылеуловитель, общий вид, на фиг.2 – разрез А-А на фиг.1; на фиг.3 – разрез Б-Б на фиг.1.

Вихревой пылеуловитель содержит корпус, выполненный из двух цилиндрических частей разного диаметра: верхней части 1 и нижней части 2 большего диаметра, а также конической части 8, являющейся бункером для сбора пыли. Осевой ввод 5 запыленного газа выполнен с периферийным завихрителем 4 без обтекателя с углом наклона подводящего патрубка, равным углу наклона периферийного ввода 7 вторичного потока, а профиль сечения отбойной шайбы 6 выполнен таким образом, что максимальный диаметр ее лежит в плоскости соединения цилиндрических частей корпуса 1 и 2. Поверхности ввода запыленного газа (4, 5, 7), корпус 1 и труба 3 для выхода очищенного газа обработаны вибродемпфирующим материалом, причем отношение толщины обрабатываемых деталей к толщине слоя вибродемпфирующего материала находится в соотношении 1:(2,5…4).

Вихревой пылеуловитель работает следующим образом.

Пылегазовый поток входит через ввод 7 под углом к оси корпуса 1 и, закручиваясь под действием тангенциально направленных центробежных сил (см. фиг.2), двигается вниз в корпусе 1. Навстречу ему снизу через осевой ввод 5 подается первичный запыленный газ, который закручивается также под действием тангенциально направленных центробежных сил (см. фиг.3) в ту же сторону, что и нисходящий вторичный поток. Частицы пыли при этом под действием центробежных сил отбрасываются к стенкам корпуса 1. Закрученный вторичный поток, наталкиваясь на отбойную шайбу 6, частично разворачивается, взаимодействуя с первичным потоком, исходящим из осевого ввода 5. Частицы пыли, обладающие большей инерцией, отделяются от потока при его повороте у отбойной шайбы 6 и через зазор между ней и стенками корпуса 1 на линии разграничения цилиндрических частей 1 и 2 вылетают в бункер 8. Это способствует оптимальному взаимодействию закрученной струи первичного потока с нисходящим потоком закрученного вторичного потока и повышению эффективности пылеулавливания за счет возврата в бункер частиц пыли с малым удельным весом. Выполнение корпуса аппарата обработанным вибродемпфирующим материалом с соотношением толщины обрабатываемых деталей к толщине слоя вибродемпфирующего материала, находящимся в соотношении 1:(2,5…4), позволяет снизить виброакустическую обстановку при пылеулавливании.

Предлагаемое устройство надежно в работе и эксплуатации за счет упрощения конструкции, а также малошумно.

Формула изобретения

1. Вихревой пылеуловитель, содержащий корпус, выполненный из двух цилиндрических частей разного диаметра и конической части, осевой ввод запыленного газа с завихрителем и отбойной шайбой, а также размещенные в верхней части корпуса осевой патрубок для вывода очищенного газа и периферийный ввод вторичного потока с завихрителем, отличающийся тем, что осевой ввод запыленного газа выполнен с периферийным завихрителем с углом наклона подводящего патрубка, равным углу наклона периферийного ввода вторичного потока, а профиль сечения отбойной шайбы выполнен таким образом, что максимальный диаметр ее лежит в плоскости соединения цилиндрических частей корпуса.

2. Вихревой пылеуловитель по п.1, отличающийся тем, что поверхности ввода запыленного газа и корпус обработаны вибродемпфирующим материалом, причем отношение толщины обрабатываемых деталей к толщине слоя вибродемпфирующего материала находится в соотношении 1:(2,5÷4).

РИСУНКИ
