Патент на изобретение №2268756

(54) ШПРИЦ ОДНОРАЗОВЫЙ

(57) Реферат:

Изобретение относится к области медицинской техники, а именно к медицинским инструментам. Шприц одноразовый содержит корпус и шток с поршнем. Корпус имеет отверстие для установки иглы и проточку. Поршень имеет выточку, выполненную с возможностью при попадании в проточку принимать свое первоначально заданное при изготовлении положение и препятствовать выходу поршня из проточки. Технический результат – возможность одноразового использования. 2 ил.

Изобретение относится к медицинскому инструменту.

Известны одноразовые шприцы, используемые в медицине при введении лекарств в тело пациента, включающие в себя корпус и шток с поршнем, причем корпус имеет отверстие для установки иглы и проточку (см. описание к авторскому свидетельству SU 1718963 A1, A 61 М 5/50, 15.03.1992).

Известный одноразовый шприц не является таковым на самом деле, так как позволяет использовать его вторично после введения лекарства.

Предлагаемый одноразовый шприц лишен этого недостатка.

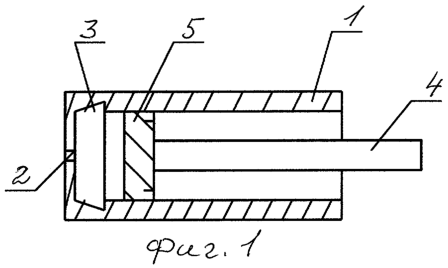

На фиг.1 условно изображен в разрезе общий вид одноразового шприца в собранном состоянии.

На фиг.2 отдельно изображена в увеличенном виде часть поршня одноразового шприца.

Одноразовый шприц включает в себя корпус 1 с отверстием 2 для установки иглы, проточку 3 и шток 4 с поршнем 5, для предотвращения повторного использования шприца после введения лекарства поршень 5, имеет выточку 6, выполненную с возможностью при попадании в проточку принимать свое первоначально заданное при изготовлении положение и препятствовать выходу поршня 5 из проточки 3.

Одноразовый шприц работает следующим образом (см. фиг.1).

Поршень 5 вводится в корпус 1 шприца за счет деформации выточки 6 поршня 5, не доходя до дна корпуса 1 (при наборе лекарства в шприц необходимо шток 4 выдвигать из корпуса). Затем движением штока в обратном направлении выгоняют воздух жидкостью лекарства из корпуса шприца и вводят лекарство в тело пациента, используя иглу, установленную в отверстие 2 корпуса 1. После того как лекарство из корпуса 1 будет введено, выточка 6 поршня 5 попадает в проточку 3 корпуса 1, где выточка 6 поршня 5 принимает свое первоначально заданное при изготовлении положение (фиг.2) за счет упругости материала поршня 5 и воспрепятствует выходу поршня 5 из проточки 3 корпуса 1 без поломки поршня 5 (вывода из рабочего состояния поршня, а следовательно, и шприца в целом).

Ввиду того что корпус одноразового шприца имеет проточку, а поршень выточку, исключается возможность повторного использования шприца после инъекции.

Формула изобретения

Шприц одноразовый, содержащий корпус и шток с поршнем, причем корпус имеет отверстие для установки иглы и проточку, отличающийся тем, что поршень имеет выточку, выполненную с возможностью при попадании в проточку принимать свое первоначально заданное при изготовлении положение и препятствовать выходу поршня из проточки.

РИСУНКИ
