Патент на изобретение №2268697

(54) КОЛЕСО С ТОРМОЗОМ МЕДИЦИНСКОЙ ТЕЛЕЖКИ

(57) Реферат:

Изобретение относится к медицинскому оборудованию и может использоваться в качестве средства, которое обеспечивает движение при транспортировке больных и их остановку. Колесо с тормозом медицинской тележки содержит поворотный или неповоротный кронштейн, педаль со средством установки и выступающий рычаг педали с пластинчатой пружиной. При воздействии вверх педаль имеет ход не более 75° и возможность взаимодействия с кронштейном. Рычаг педали и пластинчатая пружина образуют зазор расторможенного положения не менее 1,5 мм. В результате несложное в изготовлении устройство обеспечивает обычные условия эксплуатации и может в качестве доделки устанавливаться на кронштейны серийных колес. 1 ил.

Изобретение относится к медицинскому оборудованию, а именно к средствам, обеспечивающим движение при транспортировке больных и их остановку.

Известно “Тормозное устройство колеса тележки”, а.с. №1505829, B 62 B 5/04 от 1989, выбранное в качестве ближайшего аналога, содержащее кронштейн, педаль со средством установки и рычаг педали с пружиной.

Недостатком устройства является сложная конструкция, содержащая большое количество деталей. Устройство изображено на чертеже.

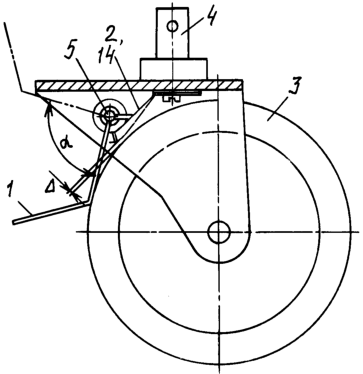

Сущность изобретения. Колесо с тормозом медицинской тележки имеет кронштейн 4, педаль 1 со средством установки осью 5 на этот кронштейн 4, пластинчатую пружину 2, колесо 3, при этом рычаг педали 1 выполнен выступающим, кронштейн 4 выполнен поворотным или неповоротным, а пружина 2, являясь пластинчатой, обеспечивает при воздействии вверх ход педали 1 не более 75° и возможность взаимодействия с кронштейном 4, причем рычаг педали 1 и пластинчатая пружина 2 образуют зазор расторможенного положения не менее 1,5 мм.

Устройство содержит кронштейн 4, который может быть поворотным или неповоротным, педаль 1 со средством установки осью 5, пластинчатую пружину 2, колесо 3, – ход педали, не более 75°, – функциональный зазор, обеспечивающий растормаживание колеса, не менее 1,5 мм.

Работает устройство следующим образом. В положении, показанном на чертеже, колесо 3 благодаря взаимодействию с педалью 1 заторможено, т.к. пружина 2 воздействует на выступающий рычаг педали 1, как изображено. При воздействии на педаль 1 вверх до взаимодействия с кронштейном 4 рычаг педали 1 и пластинчатая пружина 2 образуют зазор установки расторможенного положения , что показано штрихпунктирными линиями, при этом медицинскую тележку или оборудование можно транспортировать, затем циклы повторяется при воздействии ногой на педаль вверх или вниз.

Устройство является несложным в изготовлении, обеспечивает обычные условия эксплуатации и может в качестве доделки устанавливаться на кронштейны серийно изготовляемых колес.

Формула изобретения

Колесо с тормозом медицинской тележки, содержащее кронштейн, педаль со средством установки и рычаг педали с пружиной, отличающееся тем, что средство установки педали выполнено в виде оси, рычаг педали выполнен выступающим, кронштейн выполнен поворотным или неповоротным, а пружина выполнена пластинчатой, при этом при воздействии вверх педаль имеет ход не более 75° и возможность взаимодействия с кронштейном, причем рычаг педали и пластинчатая пружина образуют зазор расторможенного положения не менее 1,5 мм.

РИСУНКИ
