Патент на изобретение №2268523

(54) УСТРОЙСТВО КАБЕЛЬНОГО КАНАЛА НА КАРЬЕРНЫХ ЭКСКАВАТОРАХ (ЭКГ) ПОД НИЗКОВОЛЬТНОЕ КОМПЛЕКТНОЕ УСТРОЙСТВО (НКУ)

(57) Реферат:

Изобретение относится к области экскаваторного электропривода. В настоящее время современные карьерные экскаваторы производятся без кабельного канала под НКУ. Кабельная продукция под НКУ укладывается в станине, предназначенной только для крепления шкафов НКУ. В результате при работе экскаватора кабели двигаются, спрессовываются и трутся об острые края и углы этой станины, что послужило причиной многочисленных пожаров НКУ экскаваторов на горнорудных предприятиях. Эксплуатация и обслуживание кабельной продукции в силу вышеназванной причины сильно затруднено. Кабельный канал под НКУ изготавливается в форме прямоугольного параллелепипеда, состоящего из двух внутренних областей. Кабельная продукция прокладывается в верхней области, нижняя область как накопитель пролива масла, воды. Верхняя часть кабельного канала съемная, состоит из нескольких частей. Техническим результатом является исключение вероятности пожара при работе электрооборудования. 1 ил.

Устройство кабельного канала на карьерных экскаваторах (ЭКГ) под низковольтное комплектное устройство (НКУ).

Изобретение относится к области экскаваторного электропривода. Аналогом изобретения является применение в современных низковольтных устройствах (НКУ), описанных в литературе:

– Ю.Я. Вуль, В.И. Ключев, Л.В. Седаков, Наладка электроприводов экскаваторов. – М.: Недра, 1969.

– В.Н. Ефимов, В.Н. Цветков, Е.М. Садовников, Карьерные экскаваторы. М.: Недра, 1994.

станины, предназначенной для крепления шкафов НКУ, для прокладки кабельной продукции.

Второй источник информации является наиболее близким аналогом (прототипом).

В настоящее время современные карьерные экскаваторы производятся без кабельного канала под НКУ. Кабели под НКУ укладывается в станине, предназначенной только для крепления шкафов НКУ. В результате при работе экскаватора кабели двигаются, спрессовываются и трутся об острые края и углы этой станины, что послужило причиной многочисленных пожаров НКУ экскаваторов на горнорудных предприятиях. Эксплуатация и обслуживание кабелей, в силу вышеназванной причины, сильно затруднено.

Сущность изобретения:

Кабельный канал под НКУ (поз.5 чертежа), который устанавливается на платформе экскаватора перед шкафами НКУ (поз.9 чертежа), изготавливается в форме прямоугольного параллелепипеда (поз.2 чертежа), состоящего из двух внутренних областей: верхней и нижней. Кабели прокладываются в верхней области (поз.3 чертежа), нижняя область (поз.4 чертежа) как накопитель пролива масла, воды. Верхняя часть кабельного канала съемная, состоит из нескольких частей. Материал, из которого выполняются боковые стенки и внутренняя перегородка, сталь Ст.3 толщиной 3 мм. Верхняя часть выполняется из рифленой стали Ст.3 толщиной 4 мм. Для обеспечения прочности конструкции кабельного канала и соединения верхней части к боковым, и боковых к нижней используется уголок 50×50. Крепление отдельных частей верхней части кабельного канала к уголку выполняется с помощью болтов М6. Размещается кабельный канал перед НКУ. Признаки, характеризующие изобретение:

1. Кабели убраны из-под станины, что исключает вероятность пожара при работе электрооборудования. В шкафы НКУ кабели заходят только для подключения, на клеммники.

2. Намного облегчается качественный ремонт и обслуживание кабелей НКУ.

3. Убраны кабели из узкого перехода возле комбинированного кольцевого токоприемника. В настоящее время, при работе экскаватора, в результате нагрева центральной цапфы, оболочка этих близлежащих кабелей подвергается высыханию и в дальнейшем разрушению.

4. Создается удобная подставка для обслуживания персоналом шкафов НКУ.

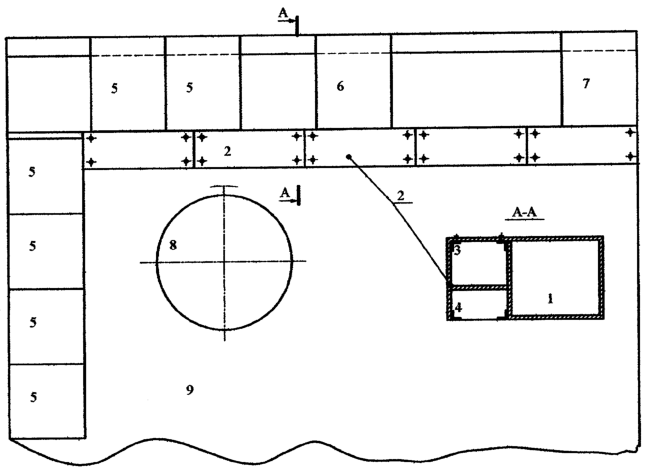

Краткое описание чертежей.

Представлен чертеж, на котором изображены:

– Станина под крепление шкафов НКУ – позиция 1.

– Кабельный канал – позиция 2, состоящий из двух областей.

– Верхняя область – позиция 3.

– Нижняя область – позиция 4.

– Шкафы низковольтного комплектного устройства – позиция 5.

– Шкаф с кольцевыми токоприемниками – позиция 6.

– Высоковольтная ячейка – позиция 7.

– Поворотный редуктор – позиция 8.

– Кузов карьерного гусеничного экскаватора – позиция 9.

Изобретение реализовано на карьерных экскаваторах Лебединского горно-обогатительного комбината.

Формула изобретения

Устройство кабельного канала на карьерных экскаваторах (ЭКГ), предназначенное для размещения кабелей под низковольтное комплектное устройство (НКУ), отличающееся тем, что кабели убраны из-под станины для крепления НКУ, размещаются в кабельном канале, который имеет форму параллелепипеда, состоящего из двух областей со съемной верхней частью, и который устанавливается в кузове карьерного экскаватора перед шкафами НКУ.
