Патент на изобретение №2268520

(54) АНТЕННА

(57) Реферат:

Изобретение относится к антенной технике и может быть использовано в радиотехнических системах с сигналами с круговой поляризацией. Технический результат заключается в формировании в заданном направлении коэффициента эллиптичности, близкого к единице без снижения энергетики антенны. Сущностью изобретения является то, что антенна состоит из трех взаимно перпендикулярных электрических вибраторов с электрическими размерами плеч l_х, l_у, l_z и совмещенными центрами и делителя мощности. Между выходами делителя мощности и входами электрических вибраторов включены фазовращатели. Для заданных распределения тока и направления , электрические размеры плеч l_х, l_у, l_z электрических вибраторов и фазы возбуждения вибраторов _х, _у, _z должны удовлетворять приведенной системе неравенств. 3 ил., 1 табл.

Изобретение относится к антенной технике и может быть применено в составе радиотехнических систем, использующих сигналы с круговой поляризацией.

Известна турникетная антенна, содержащая два взаимно перпендикулярных электрических вибратора с совмещенными центрами и фазовращатель, обеспечивающий фазовый сдвиг при возбуждении вибраторов на угол 90 градусов [1, с.251, рис.10.8а]. Недостатком данной антенны является то, что при отклонении направления прихода полезного сигнала круговой поляризации от нормали к поверхности раскрыва антенны ухудшается согласование приемной антенны по поляризации.

Известно устройство, осуществляющее независимый прием компонент электромагнитной волны ортогональной парой вибраторов, образующих турникетную антенну, и формирующее единичный коэффициент эллиптичности при низких и средних углах места [2]. Недостатком данной антенны является то, что при отклонении направления прихода полезного сигнала круговой поляризации от нормали к поверхности раскрыва антенны ухудшаются энергетические характеристики приемной антенны.

Наиболее близкой по техническому исполнению к предложенной антенне является антенна, состоящая из трех взаимно ортогональных вибраторов с совмещенными центрами, входы электрических вибраторов которой подключены к выходам делителя мощности, а электрические размеры плеч вибраторов выбраны таким образом, чтобы в заданном направлении обеспечивалось формирование «нуля» векторной ДН антенны [3]. Недостатком данной антенны является то, что синфазное возбуждение вибраторов не позволяет применить ее в каналах связи с круговой поляризацией.

Заявляемое изобретение направлено на решение задачи формирования единичного коэффициента эллиптичности полезного сигнала в заданном направлении при сохранении энергетических характеристик антенны.

Сущность изобретения состоит в том, что в антенную систему, состоящую из трех взаимно перпендикулярных электрических вибраторов с электрическими размерами плеч l_x, l_y, l_z и совмещенными центрами, и делителя мощности, имеющего один вход и три выхода, между выходами делителя мощности и входами электрических вибраторов включены фазовращатели, причем для заданных распределения тока и направления , электрические размеры плеч l_x, l_y, l_z электрических вибраторов и фазы возбуждения вибраторов _x, _y, _z должны удовлетворять системе неравенств, полученных на основе соотношений, приведенных в [4]:

где

F(,)=(F_x(,)cos+F_y(,)sin)·cos-F_z(,)sin;

F(,)=F_y(,)cos-F_x(,)sin;

J_x(x), J_у(у), J_z(z) – распределения поверхностных токов вдоль электрических вибраторов;

K_e0 – минимально допустимая величина коэффициента эллиптичности.

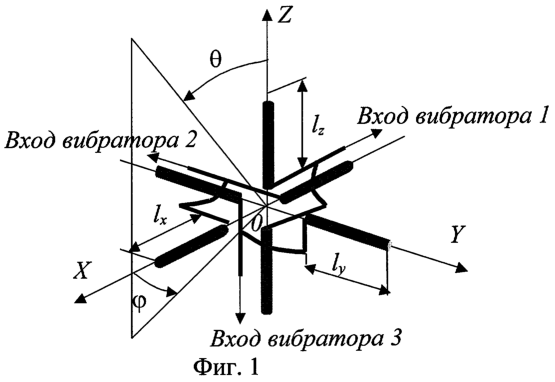

На фиг.1 изображена предложенная антенна. Фиг.2 иллюстрирует подключение питания к антенне. На фиг.3 изображено сечение зависимости коэффициента эллиптичности в пределах верхней полусферы видимых углов предложенной антенны для первого заданного в таблице направления.

В таблице приведены электрические размеры плеч электрических вибраторов и значения фаз возбуждения вибраторов, позволяющие сформировать коэффициент эллиптичности K_e>K_e0 для ряда заданных направлений (, ).

Антенна состоит из трех взаимно перпендикулярных электрических вибраторов с совмещенными центрами, электрические размеры которых соответственно равны l_x, l_y, и l_z (фиг.1). Входы электрических вибраторов 1, 2 и 3 подключены через фазовращатели 4, 5 и 6 к выходам делителя мощности 7, который имеет один вход (фиг.2). Для заданных распределения тока и направления , электрические размеры плеч l_x, l_y, l_z электрических вибраторов и фазовые сдвиги _x, _y, _z должны удовлетворять системе неравенств (1)-(3) и могут выбираться в ходе решения задачи максимизации величины K_e при дополнительных ограничениях вида (2), (3) любым из известных методов.

Работа устройства организована следующим образом.

Декартова система координат выбрана таким образом, чтобы электрический вибратор 1 был ориентирован вдоль оси ОХ, электрический вибратор 2 – вдоль оси OY, а электрический вибратор 3 – вдоль оси OZ (фиг.1). На вход делителя мощности 7 поступает модулированный высокочастотный сигнал с генератора. На выходах делителя мощности 7 образуются три идентичных по амплитуде и фазе сигнала. Каждый из сигналов сдвигается по фазе с помощью фазовращателей 4-6 на величину _x, _y, _z соответственно. Сформированные сигналы возбуждают электрические вибраторы 1, 2 и 3. В заданном направлении , величина K_e>K_e0 может быть сформирована, если выполняются неравенства (1)-(3). Значения компонент векторной ДН F(, ) и F(, ) определяются суперпозицией векторных потенциалов F_x(, ), F_y(, ) и F_z(, ). При этом выбор электрических размеров плеч вибраторов обуславливает амплитудные значения векторных потенциалов, а фазовых сдвигов, вносимых фазовращателями, – фазовые значения векторных потенциалов. Это означает, что вектор из данных шести параметров будет полностью определять величину коэффициента эллиптичности. При этом условия (2), (3) вытекают из физического смысла искомых параметров, а условие (1) является критерием выбора приемлемого решения.

В таблице приведены значения электрических размеров плеч l_x, l_y, l_z электрических вибраторов 1, 2 и 3 и фазовые сдвиги _x, _y, _z, позволяющие сформировать K_e>K_e0 для случая синусоидального распределения токов в заданных направлениях в верхней полуплоскости. В нижней полуплоскости векторная ДН антенны с K_e>К_e0 может быть сформирована при тех же l_x, l_y, l_z, но и увеличатся на .

Таблица
№ п/п	Направления нуля ДН, Градусы		Электрические размеры излучателей, X			Фазовые сдвиги, Градусы
			lx	ly	lz	x	y	z
1	35	35	0,825	0,313	0,345	-4,133	69,090	-77,662
2	45	35	0,719	0	0,328	15,543	65,517	-118,066
3	25	35	1,104	0,362	0,337	-3,854	73,208	-77,589
4	35	15	1,141	0,325	0,327	0,752	70,452	-96,081
5	35	115	0,683	0,182	0,265	-0,763	82,641	-99,670

На фиг.3 изображено сечение зависимости коэффициента эллиптичности в пределах верхней полусферы видимых углов предложенной антенны для первого заданного в таблице направления.

Таким образом, получаемый технический результат, достигаемый в результате введения в антенну, состоящую из трех взаимно перпендикулярных электрических вибраторов с электрическими размерами плеч l_x, l_y, l_z и совмещенными центрами и делителя мощности, между выходами делителя мощности и входами электрических вибраторов фазовращателей, обеспечивающих сдвиг фаз сигналов одинаковой мощности, заключается в формировании в заданном направлении коэффициента эллиптичности, близкого к единице без снижения энергетики антенны.

Источники информации

1. Проблемы антенной техники / Под ред. Л.Д.Бахраха, Д.И.Воскресенского. – М.: Радио и связь, 1988. – с.277.

4. Гостюхин В.Л., Гринева К.И., Трусов В.Н. Вопросы проектирования активных ФАР с использованием ЭВМ / Под ред. В.Л.Гостюхина. – М.: Радио и связь, 1983. – с.248.

Формула изобретения

Антенна, состоящая из трех взаимно перпендикулярных электрических вибраторов с электрическими размерами плеч l_x, l_y, l_z и совмещенными центрами, делителя мощности, имеющего один вход и три выхода, отличающаяся тем, что между выходами делителя мощности и входами электрических вибраторов включены фазовращатели, причем для заданных распределения тока и направления , электрические размеры плеч l_x, l_y, l_z, электрических вибраторов и фазы возбуждения вибраторов _x, _y, _z, должны удовлетворять системе неравенств:

l_x>0; l_y>0; l_z>0;

0°_x<360°; 0°_y<360°; 0°_z<360°,

где

F(,)=(F_x(,)cos+F_y(,)sin)·cos-F_z(,)sin;

F(,)=F_y(,)cos-F_x(,)sin;

J_x(x), J_y(y), J_z(z) – распределения поверхностных токов вдоль электрических вибраторов;

К_е0 – минимально допустимая величина коэффициента эллиптичности.
