Патент на изобретение №2268462
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ОЦЕНКИ АНИЗОТРОПИИ ФОРМООБРАЗУЮЩИХ СВОЙСТВ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ
(57) Реферат:

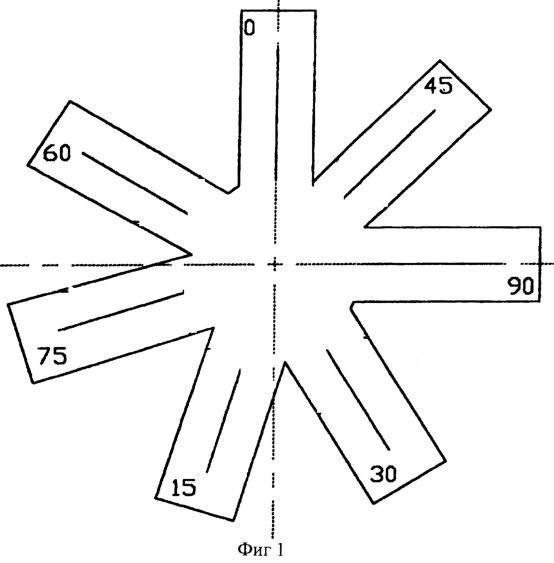

Предложенное решение относится к способам исследования физико-механических свойств материалов для швейных изделий и может быть использовано в швейном производстве и сфере бытовых услуг для оценки основных показателей формообразующих свойств. Способ включает подготовку образцов, деформирование и измерение размеров. Образец раскраивают по шаблону с язычками размерами 30×100 мм, расположенными под различными углами к продольному направлению материала. Деформирование образцов осуществляют отдельно путем сутюживания и оттягивания. Измеряют изменение длины язычков, по которому судят о величинах сутюживания и оттягивания, по которым судят об анизотропии формообразующих свойств, используя полярные диаграммы. Данный способ позволяет приблизить условия испытаний к реальным условиям формообразования швейных изделий и расширить информативность получаемых характеристик за счет сведений о величинах сутюживания и оттягивания в различных направлениях, что дает объективное представление о формообразующих свойствах тканых, трикотажных и нетканых материалов для одежды. 1 з.п. ф-лы, 5 ил., 1 табл.
Изобретение относится к способам исследования физико-механических свойств материалов для швейных изделий и может быть использовано в швейном производстве и сфере бытовых услуг для оценки основных показателей формообразующих свойств – способности к сутюживанию и оттягиванию тканых, трикотажных и нетканых материалов. Известен стандартный способ по ОСТ 17-790-85 определения изменений размеров (усадки) образца под действием влажно-тепловой обработки, т.е. способности материалов уменьшать размеры, но он не позволяет оценить способность материала к оттягиванию и не дает представления об анизотропии изменений линейных размеров при сутюживании и оттягивании. В качестве наиболее близкого аналога может быть принят способ оценки жесткости текстильных материалов при изгибе, включающий подготовку образцов, деформирование и изменение размеров, где образец имеет форму шаблона с язычками, позволяющего раскраивать пробы в любом направлении расположения язычков, например, под углами 0°, 15°, 30°, 45°, 60°, 75°, 90° к продольному направлению материала, об анизотропии формообразующих свойств судят по полярным диаграммам (патент RU 2163017 C1, кл. G 01 N 33/36, 25.06.1999). Однако данный способ используется только для оценки жесткости, не дает полной картины анизотропии формообразующих текстильных материалов, необходимых при проведении влажно-тепловой обработки, а также правильного выбора материала. Задачей изобретения является создание способа, приближающего условия испытаний к реальным условиям формообразования швейных изделий, и расширение информативности получаемых характеристик за счет сведений о величинах сутюживания и оттягивания в различных направлениях, что дает объективное представление о формообразующих свойствах тканых, трикотажных и нетканых материалов для одежды. Технический результат заявленного изобретения заключается в возможности выбора оптимального направления проведения влажно-тепловой обработки, правильного выбора материалов и покроя одежды. Технический результат осуществляется следующим образом. Способ оценки анизотропии формообразующих свойств текстильных материалов, включающий подготовку образцов, деформирование и измерение размеров, в котором образец раскраивают по шаблону с язычками размерами 30×100 мм, расположенными под различными углами к продольному направлению материала, деформирование образцов осуществляют отдельно путем сутюживания и оттягивания, измеряют изменение длины язычков, по которой судят о величинах сутюживания и оттягивания, по которым судят об анизотропии формообразующих свойств, используя полярные диаграммы. В данном способе язычки образца раскраивают под углами 0°, 15°, 30°, 45°, 60°, 75°, 90° к продольному направлению материала. Оттягивание производится при приложении к пробам растягивающей нагрузки и одновременном воздействии температуры и влаги. Режимы влажно-тепловой обработки определяются в зависимости от волокнистого состава материала. Сутюживание проводится путем принудительной посадки материала до появления заломов. Испытания по сутюживанию и оттягиванию включают трехкратное воздействие на материал. Об анизотропии формообразующих свойств судят по показателям сутюживания и оттягивания испытуемых материалов в различных направлениях. Фиг.1. Схема шаблона для раскроя образцов испытуемых материалов. Фиг.2. Полярные диаграммы показателей оттягивания (а) и сутюживания (б) чистошерстяной костюмной ткани. Фиг.3. Полярные диаграммы показателей оттягивания (а) и сутюживания (б) полушерстяной костюмной ткани. Фиг.4. Полярные диаграммы показателей оттягивания (а) и сутюживания (б) шелковой ткани из синтетических текстурированных нитей. Фиг.5. Полярные диаграммы показателей оттягивания (а) и сутюживания (б) саржи плащевой из вискозно-лавсановой пряжи. ПРИМЕР ОСУЩЕСТВЛЕНИЯ СПОСОБА В качестве примера приведены результаты исследования формообразующих свойств различных материалов: чисто- и полушерстяной костюмной ткани, ткани из синтетических текстурированных нитей и саржи плащевой из вискозно-лавсановой пряжи (таблица). Испытуемые образцы с направлениями язычков 0°, 15°, 30°, 45°, 60°, 75°, 90° подвергают путем влажно-тепловой обработки сутюживанию до появления заломов и фиксируют изменение длины каждого язычка, по которому судят о величине сутюживания в данном направлении. Аналогичные образцы с направлениями язычков шаблона 0°, 15°, 30°, 45°, 60°, 75°, 90° подвергают оттягиванию путем влажно-тепловой обработки и фиксируют изменение длины каждого язычка, по которому судят о величине оттягивания в данном направлении. Полярные диаграммы (фиг.2-5) дают наглядное представление об анизотропии сутюживания и оттягивания тканей. Направление язычков могут быть различными и выбираются в соответствии с направлениями раскроя деталей конкретного швейного изделия. Требуемые направления раскроя образцов достигаются путем перемещения шаблона относительно продольного направления материала. Таким образом, предлагаемый способ позволяет определить способность текстильных материалов к сутюживанию и оттягиванию в различных направлениях, т.е. объективно оценить анизотропию формообразующих свойств путем изменения формы образца и расширения информативности показателей. Информация об анизотропии формообразующих свойств дает возможность выбора оптимального направления проведения влажно-тепловой обработки, правильного выбора материалов, покроя одежды, рационального расположения конструктивных линий и обеспечивает выпуск конкурентоспособных швейных изделий. Преимуществами изобретения является приближение условий испытаний к реальным условиям формования и формообразования швейных изделий, так как учитывается способность материалов к сутюживанию и оттягиванию при операциях влажно-тепловой обработки.
Формула изобретения
1. Способ оценки анизотропии формообразующих свойств текстильных материалов, включающий подготовку образцов, деформирование и измерение размеров, в котором образец раскраивают по шаблону с язычками размерами 30×100 мм, расположенными под различными углами к продольному направлению материала, деформирование образцов осуществляют отдельно путем сутюживания и оттягивания, измеряют изменение длины язычков, по которому судят о величинах сутюживания и оттягивания, по которым судят об анизотропии формообразующих свойств, используя полярные диаграммы. 2. Способ по п.1, в котором язычки образца раскраивают под углами 0°, 15°, 30°, 45°, 60°, 75°, 90° к продольному направлению материала.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 25.02.2006
Извещение опубликовано: 20.11.2007 БИ: 32/2007
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
