Патент на изобретение №2268372

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение предназначено для нагрева сетевой воды и может быть использовано в теплоэнергетике. Тепловая электрическая станция содержит подающий и обратный трубопроводы сетевой воды, паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным трубопроводами сетевой воды и подключенные по греющей среде к отопительным отборам, теплонасосную установку, испаритель которой подключен по греющей среде к сливному трубопроводу циркуляционной воды. Конденсатор теплонасосной установки по нагреваемой среде включен в подающий трубопровод сетевой воды после сетевых подогревателей. Изобретение обеспечивает повышение экономичности тепловой электрической станции. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электрических станциях.

Известны тепловые электрические станции – аналоги, содержащие подающий и обратный трубопроводы сетевой воды, паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным трубопроводами сетевой воды и подключенные по греющей среде к отопительным отборам, теплонасосную установку, испаритель которой подключен по греющей среде к сливному трубопроводу циркуляционной воды (см. а.с. SU 1590569 A1, F 01 К 17/02, 07.09.1990). Этот аналог принят в качестве прототипа изобретения.

Недостатком аналогов и прототипа является пониженная экономичность тепловой электрической станции из-за ограничения температуры сетевой воды после сетевых подогревателей, обусловленного количеством пара в отопительных отборах, и малоэффективного использования тепла конденсата отработавшего пара в цикле станции.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет использования теплоты отработавшего пара в качестве источника пиковой тепловой мощности станции.

Для достижения этого результата предложена тепловая электрическая станция, содержащая подающий и обратный трубопроводы сетевой воды, паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным трубопроводами сетевой воды и подключенные по греющей среде к отопительным отборам, теплонасосную установку, испаритель которой подключен по греющей среде к сливному трубопроводу циркуляционной воды.

Отличием заявленной тепловой электрической станции является то, что конденсатор теплонасосной установки по нагреваемой среде включен в подающий трубопровод сетевой воды после сетевых подогревателей.

Новый отличительный признак, характеризующий тепловую электрическую станцию, позволяет повысить экономичность ее работы.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

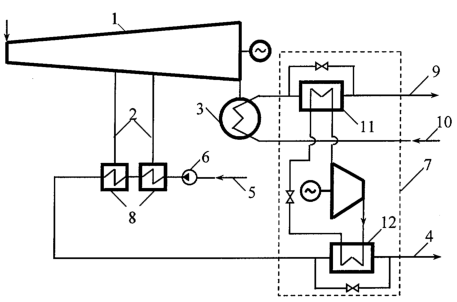

На чертеже изображена принципиальная схема тепловой электрической станции.

Тепловая электрическая станция содержит теплофикационную турбину 1 с отопительными отборами пара 2 и конденсатором 3, подающий 4 и обратный 5 трубопроводы сетевой воды, сетевой насос 6, теплонасосную установку 7, сетевые подогреватели 8, которые включены по нагреваемой среде между подающим 4 и обратным 5 трубопроводами сетевой воды и подключены по греющей среде к отопительным отборам 2. К конденсатору 3 турбины 1 подключены напорный 9 и сливной 10 трубопроводы циркуляционной воды. К сливному трубопроводу 10 циркуляционной воды по греющей среде подключен испаритель 11 теплонасосной установки 7, а конденсатор 12 теплонасосной установки 7 по нагреваемой среде включен в подающий трубопровод 4 сетевой воды после сетевых подогревателей 8.

Тепловая электрическая станция работает следующим образом.

Сетевую воду, поступающую от потребителей по обратному трубопроводу сетевой воды 5, с помощью сетевого насоса 6 подают в сетевые подогреватели 8, где нагревают паром отопительных отборов 2 турбины 1. Отработавший в турбине 1 пар охлаждают в конденсаторе 3, для чего подают в него по напорному трубопроводу 9 и отводят по сливному трубопроводу 10 циркуляционную воду. Нагретую в сетевых подогревателях 8 сетевую воду перед подачей потребителям дополнительно нагревают в конденсаторе 12 теплонасосной установки 7, в качестве низкопотенциального источника теплоты в испарителе 11 теплонасосной установки 7 используют циркуляционную воду из сливного трубопровода 10.

Таким образом, теплоту отработавшего пара используют в качестве источника пиковой тепловой мощности станции. Благодаря последовательному включению конденсатора теплонасосной установки в подающий трубопровод сетевой воды после сетевых подогревателей и использованию низкопотенциальной теплоты, полученной от циркуляционной воды, возрастает количество теплоты, отпускаемое потребителям.

Формула изобретения

Тепловая электрическая станция, содержащая подающий и обратный трубопроводы сетевой воды, паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным трубопроводами сетевой воды и подключенные по греющей среде к отопительным отборам, теплонасосную установку, испаритель которой подключен по греющей среде к сливному трубопроводу циркуляционной воды, отличающаяся тем, что конденсатор теплонасосной установки по нагреваемой среде включен в подающий трубопровод сетевой воды после сетевых подогревателей.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.03.2006

Извещение опубликовано: 20.08.2007 БИ: 23/2007
