Патент на изобретение №2268347

(54) ЖАЛЮЗИ

(57) Реферат:

Изобретение относится к области строительства, а именно к конструкциям жалюзи, предназначенным для защиты стеклянных проемов от солнечного света и теплового излучения. Изобретение позволит автоматизировать процесс регулирования положения штор в зависимости от теплового воздействия. Жалюзи содержат раму, поворотные шторы с верхней шторой, шарнирно закрепленные на раме и соединенные между собой тягой. Они снабжены натяжной пружиной и гидравлическим цилиндром с незамерзающей жидкостью. Рама выполнена с консолью. Верхняя штора выполнена с ребром жесткости. Натяжная пружина и гидравлический цилиндр шарнирно соединены с консолью и ребром жесткости.1 ил.

Изобретение относится к конструкциям жалюзи, предназначенным для защиты стеклянных проемов от солнечного света и теплового излучения.

Известны солнцезащитные устройства зданий и сооружений от неблагоприятного действия инсоляции (см. Энциклопедия современной техники. Строительство. Том 3. Изд-во “Советская энциклопедия”, М., 1965. С.186-187). Устройства включают в себя раздвижные козырьки (жалюзи), соединенные системой рычагов, приводимых в движение механизмом управления.

В качестве прототипа принята наиболее близкая по технической сущности к заявленному изобретению конструкция жалюзи (а.с. №767335 кл. Е 06 В 9/26), представляющая собой раму, поворотные шторы, шарнирно закрепленные посредством осей на раме и соединенные между собой при помощи проушин, осей и тяги, приводимые в движение толкателем.

Недостатком аналогов и прототипа является необходимость ручного регулирования положения штор и необходимость размещения механизма управления (толкателя) внутри помещения.

Технический результат – автоматизация процесса регулирования положения штор в зависимости от теплового воздействия.

Указанный технический результат достигается тем, что известные жалюзи, содержащие раму, поворотные шторы с верхней шторой, шарнирно закрепленные на раме и соединенные между собой тягой, дополнительно снабжены натяжной пружиной и гидравлическим цилиндром с незамерзающей жидкостью, причем рама выполнена с консолью, а верхняя штора – с ребром жесткости. При этом натяжная пружина и гидравлический цилиндр шарнирно соединены с консолью и ребром жесткости.

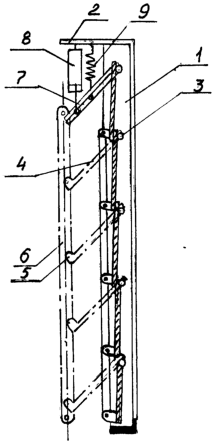

Сущность изобретения поясняется графическими материалами, на которых изображен общий вид жалюзи.

Предлагаемая конструкция жалюзи включает раму 1 с приваренной в верхней части консолью 2 и закрепленными на осях 3 шторами 4, соединенными посредством шарниров 5 тягой 6. Верхняя штора усилена ребром жесткости 7. Жалюзи снабжены гидравлическим цилиндром 8, заполненным незамерзающей жидкостью, и натяжной пружиной 9, при этом гидравлический цилиндр и натяжная пружина шарнирно соединены с консолью 2 и ребром жесткости 7.

Механизм управления жалюзи работает следующим образом.

Натяжная пружина 9 обеспечивает постоянное открытое положение штор 4 жалюзи. При солнечном воздействии жидкость в гидравлическом цилиндре расширяется, приводя в движение поршень цилиндра 8 и соединенную с ним тягу 6 штор 4. Степень открытия штор 4 будет зависеть от параметров гидравлического цилиндра 8 и места крепления штока цилиндра 8 к ребру жесткости 7 на верхней шторе 4.

Для исключения замерзания жидкости в зимнее время гидравлический цилиндр 8 заполняется незамерзающей жидкостью типа антифриза.

При большой площади остекления механизм управления жалюзи может быть размещен с двух сторон рамы.

Формула изобретения

Жалюзи, содержащие раму, поворотные шторы с верхней шторой, шарнирно закрепленные на раме и соединенные между собой тягой, отличающиеся тем, что они снабжены натяжной пружиной и гидравлическим цилиндром с незамерзающей жидкостью, причем рама выполнена с консолью, а верхняя штора – с ребром жесткости, при этом натяжная пружина и гидравлический цилиндр шарнирно соединены с консолью и ребром жесткости.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.05.2006

Извещение опубликовано: 20.10.2007 БИ: 29/2007
