Патент на изобретение №2268343

(54) АНТИОБЛЕДЕНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ВОДОСТОКОВ

(57) Реферат:

Для климатических зон с длительными зимними периодами и оттепелями предложено антиобледенительное устройство для водостоков, в котором водосточная труба сообщена с подвалом здания посредством воздуховода и обогревается в оттепели теплоносителем – теплым воздухом из подвального помещения. Реализация предложения позволит безаварийно функционировать водостокам в течение десятков лет. 1 ил.

Предложение относится к бытовой сфере и предназначено для улучшения функционирования водосточных систем.

В морозные периоды при оттепелях происходит постоянное внутреннее обледенение водосточных труб и сливных воронок до полного их перемерзания, что приводит к деформациям водостоков, обрыву с подвесок, к намоканию и порче стен зданий от разбрызгиваемой из труб воды. Материальные затраты на поддержание водосточных стояков в рабочем состоянии значительны. Так, стоимость только одного ремонта водосточного стояка со стоимостью материалов может превысить 2 тыс. рублей или 6 тыс. рублей в год при трех нормативных ремонтах. Для небольшого сибирского города со стотысячным населением эти расходы превышают 30 млн. рублей в год; по России же аналогичные ежегодные затраты составляют миллиарды рублей.

Известные противообледенительные устройства для водосточных стояков дорогостоящие, ненадежны при эксплуатации и практически не применяются. Например, согласно патенту РФ №2158809 предлагается снабдить водосточные системы устройствами электрического подогрева – сливную воронку и трубу теплоизолировать, а в теплоизоляции разместить нагревательные элементы. Практическая применимость этого технического предложения сомнительна из-за его высокой стоимости и недостаточной надежности системы электроподогрева.

Целью предложения является повышение эффективности функционирования водосточных систем.

С этой целью внутренняя полость водосточной трубы в ее нижней части сообщена с подвальным помещением здания посредством воздуховода, выходной конец которого на сопряжении с водосточной трубой выполнен нисходящим, с превышением над входным отверстием, а в сливной воронке размещен воздухоотводящий патрубок с нисходящим наружным концом.

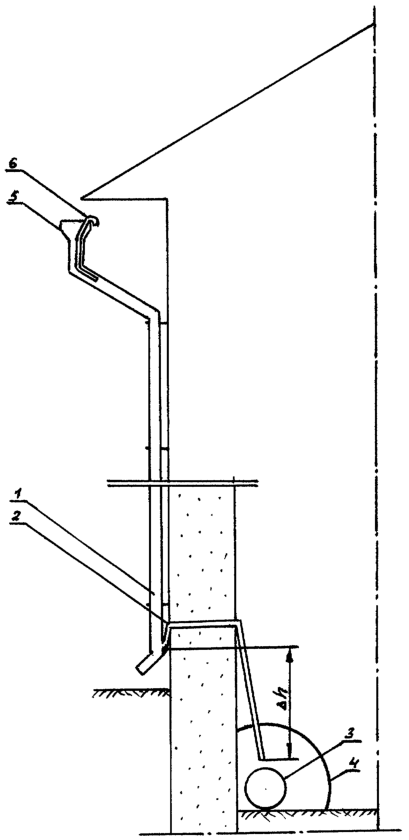

На чертеже – боковой вид части здания с предлагаемым устройством, где показаны:

1 – водосточная труба;

2 – воздуховод;

3 – труба отопления;

4 – объемный резервуар;

5 – сливная воронка;

6 – воздухоотводящий патрубок.

Сущность предложения заключается в следующем.

Нижняя часть водосточной трубы 1 сообщена посредством воздуховода 2 с подвальным помещением, с обеспечением превышения (h) выходного отверстия воздуховода над входным, при этом примыкающий к водосточной трубе выходной конец воздуховода выполнен нисходящим во избежание попадания воды в воздуховод 2.

Перепад уровней (h) выходного и входного отверстий воздуховода необходим для создания естественной тяги теплоносителя (теплого воздуха), перемещающегося по воздуховоду к водостоку. Входной конец воздуховода сообщен с подвальным помещением через отверстие в стене или подвальное окно и может быть размещен вблизи трубы отопления 3 внутри объемного резервуара 4, сооруженного над трубой 3. Кроме этого, в сливной воронке 5 водостока размещен воздухоотводящий патрубок 6, нижний конец которого опущен ниже зоны возможного закупоривания воронки снегом или льдом, а наружный конец патрубка выполнен нисходящим (загнут вниз) во избежание закупорки его снегом. Необходимость наличия патрубка в сливной воронке объясняется следующим: в морозную погоду тепла восходящего по трубе воздуха может оказаться недостаточно для ее “промывания” и сливная воронка с большой степенью вероятности в снегопад может быть забита снегом и льдом (что наблюдается постоянно). Чтобы исключить закупорку водостока и его последующее обледенение, в сливной воронке размещен воздухоотводящий патрубок с постоянно свободным внутренним каналом, обеспечивающий ток воздуха по водостоку при перемерзании сливной воронки.

Работает предлагаемое устройство следующим образом.

При открытом воздуховоде 2 в оттепель теплый воздух из подвального помещения за счет естественной тяги поступает в водосточную трубу 1 и сливную воронку 5, предотвращая их обледенение при понижении температуры наружного воздуха до минусовой. Воздуховод 2 может быть открыт постоянно или перекрываться в морозные периоды обычными заглушками, заслонками, устанавливаемыми или автоматически действующими устройствами с температурными датчиками, например на сопряжении с водосточной трубой, т.е. для обогрева водостока используется теплый воздух подвального помещения тогда, когда он там не нужен – в оттепель.

При возможном закупоривании сливной воронки 5 и открытом воздуховоде 2 теплый воздух из подвала через воздуховод поступает в водосточную трубу 1 и через патрубок 6 выходит наружу, при этом неизбежно постепенное оттаивание снега в воронке вокруг патрубка с последующим увеличением воздухопроводящего сечения до полного растаивания снега в воронке.

Таким образом, водосток при использовании предлагаемого антиобледенительного устройства никогда не обледенеет, не сорвется с подвесок из-за тяжести и не деформируется, т.е. обеспечивается практически безремонтное и безаварийное функционирование водосточных систем.

Затраты на монтаж предлагаемого устройства не превысят стоимости одного нормативного ремонта водостока (2 тыс. руб.), после чего водосток может безаварийно функционировать десятки лет.

Формула изобретения

Антиобледенительное устройство для водостока, включающее его обогрев теплоносителем, отличающееся тем, что внутренняя полость водосточной трубы в ее нижней части сообщена с подвальным помещением здания посредством воздуховода, выходной конец которого на сопряжении с водосточной трубой выполнен нисходящим с превышением над входным отверстием, а в сливной воронке размещен воздухоотводящий патрубок с нисходящим наружным концом.

РИСУНКИ
