Патент на изобретение №2268336

(54) ДЕФОРМАЦИОННЫЙ СТЫК

(57) Реферат:

Изобретение относится к деформационным стыкам, преимущественно защитных облицовок каналов и водоемов из бетонных и железобетонных плит, и может быть использовано в гидротехническом строительстве. Стык содержит заполнитель и противофильтрационный эластичный элемент. Боковые стенки стыкуемых бетонных плит выполнены ступенчатыми, каждая ступень имеет наклонную и горизонтальную части, при этом двугранные углы между наклонными и горизонтальными частями выполнены с нарастанием от откоса к наружной поверхности плиты. Заполнитель выполнен из мастики для герметизации следующего состава: лак ХП-734, битум, кубовой остаток колонны ректификации возвратной изопентан-изопреновой фракции при производстве изопренового каучука на основе изопренового олигомера, асбест хризотиловый и шлифовальная пыль. Изобретение увеличивает надежность и упрощает конструкцию стыка. 1 ил.

Изобретение относится к гидротехническому строительству и может быть использовано при возведении защитных одежд каналов и водоемов из монолитного бетона или сборных железобетонных плит.

Известен деформационный шов, включающий противофильтрационный экран в виде полосы из гибкого материала, снабженной вмоноличенными в бетон стыкуемых элементов анкерными ребрами, и заполнитель полости шва, при этом противофильтрующий экран размещен между каждым из стыкуемых элементов и заполнителем полости шва с образованием между ними свободно деформируемой складки (SU, авторское свидетельство №1033624 А, М. Кл.³ Е 02 В 3/16. Деформационный шов. / А.Ф.Зоценко. Заявка №3436062/29-15. Заявлено 07.05.1982. Опубл. 07.08.1983. Бюл. №29).

К недостаткам данного деформационного шва относятся сложность технологии выполнения, недостаточная площадь контакта заполнителя с торцами стыкуемых плит, низкая адгезионная прочность, значительные фильтрационные потери и неравномерная нагрузка на боковины стыкуемых плит.

Известен межплитный стык преимущественно защитных облицовок каналов и водоемов из бетонных плит, включающий заполнитель и противофильтрационный экран из соединенных между собой посредством заполнителя двух гибких профилированных полос, одна часть которых уложена вдоль плоскости торцов двух смежных плит, а имеющиеся на них анкерные ребра заделаны в заполнитель, при этом вторая часть гибких полос расположена в нижней части плит, а имеющиеся на них асимметрично расположенные по отношению к первой части анкерные ребра заделаны в плиты, а в зоне нижней части кромки плит и заполнителя выполнен компенсатор деформаций в виде свободно расширяющейся складки (SU, авторское свидетельство №1116111 А, М. Кл.³ Е 02 В 3/16. Межплитный стык. / А.Ф.Зоценко. Заявка №3554799/29-15. Заявлено 21.02.1983. Опубл. 30.09.1984. Бюл. №36).

К недостаткам данного межплитного стыка относятся сложность технологии исполнения, низкая эксплуатационная надежность, недостаточная площадь контакта изолируемой мастики с торцами стыкуемых плит, низкая адгезионная прочность, неравномерная нагрузка на торцы стыкуемых плит.

Известен деформационный стык преимущественно защитных облицовок каналов и водоемов из бетонных плит, включающий цементный заполнитель и противофильтрационный эластичный элемент, выполненный в виде установленных раздельно по всему контуру торцовых частей смежных бетонных плит герметизирующих прокладок из упругосжимаемого материала, при этом с обеих сторон прокладок выполнены пористые слои, которые заделаны в торцовую часть плит облицовки, и заполнитель (SU, авторское свидетельство №1122769 А, М. Кл.³ Е 02 В 3/16. Деформационный стык (его варианты). / А.Ф.Зоценко. Заявка №3566092/29-15. Заявлено 21.03.1983. Опубл. 07.11.1984. Бюл. №41).

К недостаткам данного деформационного стыка относятся недостаточная площадь контакта плит с изолируемым материалом и адгезионная прочность стыка, концентрация напряжения и низкая эксплуатационная надежность. Данный деформационный стык принят нами в качестве прототипа.

Задача, на решение которой направлено заявленное изобретение – упрощение конструкции стыка, увеличение площади контакта изолирующей мастики с боковинами стыкуемых плит и адгезионной прочности, снижение неравномерности нагрузки на деформационный стык.

Технический результат – уменьшение фильтрационных потерь, увеличение эксплуатационной надежности и рабочего долголетия.

Указанный технический результат достигается тем, что торцовые стенки шва выполнены ступенчатыми, при этом каждая ступень состоит из наклонной и горизонтальной частей, нижняя опорная часть имеет только наклонную часть, а наклонные части последующих ступеней имеют увеличивающийся угол наклона к вертикальной плоскости ₁<₂<₃<₄, а под стыкуемые плиты уложен антифильтрационный экран.

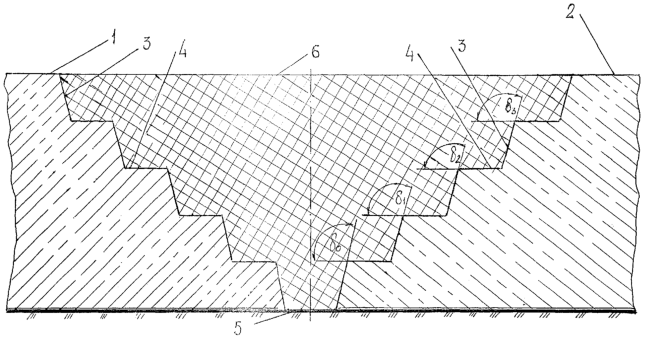

Изобретение поясняется чертежом, на котором показаны торцы стыкуемых плит, между которыми размещена изолируемая мастика, а под плитами выполнен антифильтрационный экран из полиэтиленовой пленки.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Деформационный шов включает стыкуемые плиты 1 и 2, в которых при бетонировании выполнены ступени, состоящие из наклонных 3 и горизонтальных 4 частей. Под стыкуемые плиты 1, 2 подкладывается антифильтрационный экран из полиэтиленовой пленки 5. Пространство между стыкуемыми плитами 1, 2 заполняется герметизирующей мастикой следующего состава: лак ХП-734, битум, кубовой остаток колонны ректификации возвратной изопентан-изопреновой фракции при производстве изопренового каучука на основе изопренового олигомера, асбест хризотиловый и шлифовальная пыль.

Угол наклона “” наклонных частей 3 увеличивается от дна шва к его поверхности.

Деформационный шов работает следующим образом.

При расширениях стыкового пространства от изменений температур воздуха герметизирующая мастика благодаря большой площади контакта с торцами стыкуемых плит и значительной величины адгезии обеспечивает герметичность стыка, а ступенчатое расположение боковых поверхностей позволяет равномерно распределить усилия, возникающие от температурного расширения.

Экран из полиэтиленовой пленки 5 предотвращает контакт стыкуемых плит с грунтом, что увеличивает надежность и долговечность работы деформационного шва.

Формула изобретения

Деформационный стык, преимущественно защитных облицовок каналов и водоемов из бетонных плит, включающий заполнитель и противофильтрационный эластичный элемент, отличающийся тем, что боковые стенки стыкуемых бетонных плит выполнены ступенчатыми, каждая ступень имеет наклонную и горизонтальную части, при этом двугранные углы между наклонными и горизонтальными частями выполнены с нарастанием от откоса к наружной поверхности плиты, а заполнитель выполнен из мастики для герметизации следующего состава: лак ХП-734, битум, кубовой остаток колонны ректификации возвратной изопентан-изопреновой фракции при производстве изопренового каучука на основе изопренового олигомера, асбест хризотиловый и шлифовальная пыль.
