(21), (22) Заявка: 2003138191/11, 31.12.2003
(24) Дата начала отсчета срока действия патента:
31.12.2003
(43) Дата публикации заявки: 10.06.2005
(45) Опубликовано: 20.01.2006
(56) Список документов, цитированных в отчете о поиске:
GB 1487119 А, 28.09.1977. US 5105915 А, 21.04.1992. US 4659066 A, 21.04.1987. SU 751792 A, 30.07.1980.
Адрес для переписки:
400002, г.Волгоград, ул. Институтская, 8, ВГСХА, патентная служба
|
(72) Автор(ы):
Салдаев Александр Макарович (RU), Рогачев Алексей Фруминович (RU)
(73) Патентообладатель(и):
Федеральное государственное образовательное учреждение высшего профессионального образования “Волгоградская государственная сельскохозяйственная академия” (RU)
|
(54) ПОДЪЕМНИК
(57) Реферат:
Изобретение относится к подъемно-транспортному машиностроению, в частности к подъемникам с механизмами типа «нюрнбергских ножниц». Подъемник содержит основание, грузовую платформу, расположенный между ними шарнирно-рычажный механизм. Указанный механизм включает по меньшей мере два шарнирно соединенных пересекающихся рычага, одни концы которых смонтированы в направляющих, закрепленных соответственно на платформе и на основании, с которыми связаны другие концы рычагов, и раздвижной привод в виде пары силовых гидроцилиндров, штоки которого посредством двуплечего рычага кинематически связаны с общей осью пересекающихся рычагов. Основание первого силового гидроцилиндра шарнирно соединено с осью нижнего конца одного из рычагов, соединенного шарнирно с упомянутым основанием. В подъемнике основание второго силового гидроцилиндра шарнирно соединено с осью на нижнем конце другого рычага, смонтированного этим концом в упомянутой горизонтальной направляющей с возможностью перемещения основания второго гидроцилиндра. Изобретение обеспечивает повышение надежности подъемника. 1 ил.
Изобретение относится к подъемно-транспортному машиностроению, в частности к подъемникам типа «нюрнбергские ножницы».
Известен подъемник, содержащий основание, грузовую платформу, расположенный между ними шарнирно-рычажный механизм, включающий по меньшей мере два шарнирно соединенных пересекающихся рычага, одни концы которых смонтированы в горизонтальных направлениях, закрепленных соответственно на платформе и на основании, с которыми шарнирно связаны другие концы рычагов, смонтированный на основании раздвижной привод, связанный с валом, на котором закреплен рычаг, шарнирно связанный с шатуном, шарнирно смонтированным на выдвижной части привода, в котором с целью повышения надежности конец рычага, шарнирно связанный с основанием, закреплен на валу, выдвигающаяся часть привода установлена на каретке, смонтированной на основании с возможностью перемещения параллельно прямой, проходящей через оси вала и шарнира крепления шатуна к приводу, причем параметры шарнирно-рычажного механизма определяются из соотношения
1/ 2=(в1/в2)·(tg 1/tg 2),
где 1 и 2 – расстояния между осями крепления рычагов на основании в верхнем и нижнем положениях грузовой платформы;
в1 и в2 – расстояния между осью крепления шатуна на приводе и осью крепления неподвижного конца рычага соответственно в верхнем и нижнем положениях грузовой платформы;
1 и 2 – углы, образованные шатуном с осью перемещения каретки в верхнем и нижнем положениях грузовой платформы
(SU, авторское свидетельство №1232641. А1. М. кл.4
К недостаткам описанного подъемника относятся сложность конструкции и потребность в силовых гидроцилиндрах с большим ходом поршня.
Сущность заявленного изобретения.
Задача, на решение которой направлено заявленное изобретение, – упрощение конструкции.
Технический результат – повышение эксплуатационной надежности.
Указанный технический результат достигается тем, что в известном подъемнике, содержащем основание, грузовую платформу, расположенный между ними шарнирно-рычажной механизм, включающий по меньшей мере два шарнирно соединенных пересекающихся рычага, одни концы которых смонтированы в горизонтальных направляющих, закрепленных соответственно на платформе и на основании, с которыми связаны другие концы рычагов, и раздвижной привод, раздвижной привод выполнен в виде пары силовых гидроцилиндров, штоки которых посредством двуплечего рычага кинематически связаны с общей осью пересекающихся рычагов, причем основание первого силового гидроцилиндра шарнирно соединено с осью нижнего конца одного из рычагов, соединенного шарнирно с основанием, согласно изобретению основание второго силового гидроцилиндра шарнирно соединено с осью на нижнем конце другого рычага, смонтированного этим концом в упомянутой горизонтальной направляющей с возможностью перемещения основания второго гидроцилиндра.

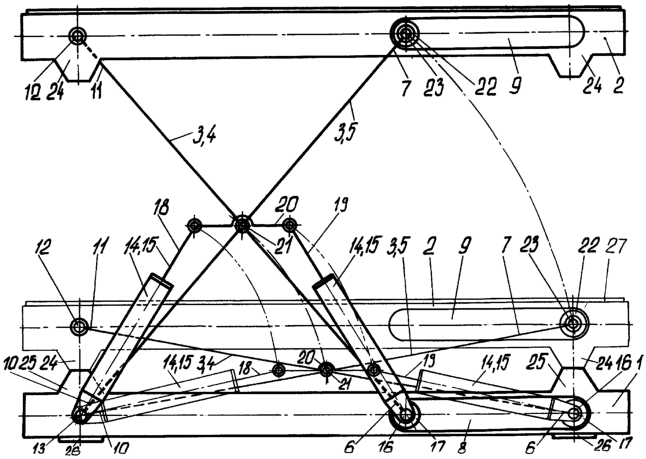

Изобретение поясняется чертежом, где схематично представлен подъемник в двух положениях раздвижного механизма (вид сбоку).
Сведения, подтверждающие возможность реализации заявленного изобретения заключается в следующем.
Подъемник содержит основание 1, грузовую платформу 2, расположенный между ними шарнирно-рычажный механизм 3. Механизм 3 включает по меньшей мере два шарнирно соединенных пересекающихся рычага 4 и 5. Концы 6 и 7 рычагов 4 и 5 смонтированы в горизонтальных направляющих 8 и 9, закрепленных соответственно на грузовой платформе 2 и на основании 1.
Концы 10, 11 рычагов 4 и 5 осями 12 и 13 закреплены шарнирно соответственно на платформе 2 и основании 1. На основании 1 смонтирован раздвижной привод 14. Раздвижной привод 14 выполнен в виде пары силовых гидроцилиндров 15. Основание силовых гидроцилиндров 15 шарнирно соединены с осью 13 на нижнем конце 10 рычага 3 и осью 16 на нижнем конце 6 рычага 4. Нижний конец 6 рычага 4 механизма 3 посредством опорного ролика 17 смонтирован в горизонтальной направляющей 8, а другой нижний конец 10 рычага 5 – во втулке основания 1. Штоки 18 и 19 силовых гидроцилиндров 15 посредством двуплечего рычага 20 кинематически связаны с шарниром 21 соединения пересекающихся рычагов 4 и 5 механизма 3. Раздвижной привод 14 смонтирован в продольно-вертикальной плоскости симметрии подъемника. Повышение грузоподъемности платформой 2 обеспечивается парой раздвижных приводов 14, смонтированных по бокам основания 1. Верхний конец 7 рычага 5 механизма 3 смонтирован в горизонтальной направляющей 9 посредством опорного ролика 22 на оси 23. Основание 1 и грузовая платформа 2 снабжены оппозитно смонтированными упорами 24 и 25. Основание 1 имеет опоры 26. Грузовая платформа 2 имеет профилированный настил 27.
Подъемник работает следующим образом. Подъемник имеет гидростанцию, гидравлически соединенную рукавами и трубопроводами высокого давления с основаниями силовых гидроцилиндров 15 раздвижного привода 14. На основаниях гидроцилиндров смонтированы гидрозамки, исключающие самопроизвольное перемещение штоков 18 и 19 силовых гидроцилиндров 15.
При открытии гидрозамков на основаниях гидроцилиндров 15 под давлением грузовой платформы 2 шарнир 21 соединения пересекающихся рычагов 4 и 5 воздействует на двуплечий рычаг 20 привода 14. Концы двуплечего рычага давят на штоки 18 и 19 силовых гидроцилиндров 15, утапливая их в полости оснований. Перемещение штоков 18 и 19 в силовых цилиндрах 15 приводит к тому, что шарнир 21 по дуге окружности начинает перемещаться в направлении основания 1. Это перемещение приводит к изменению взаимного положения рычагов 4 и 5 шарнирно-рычажного механизма 3. Опорные ролики 22 и 17 направляющей 9 и 8 начинают свои качения в сторону упоров 24 и 25. Это приводит к тому, что грузовая платформа 2 совершает плоско-паралелльное перемещение в сторону основания 1. Предельное нижнее положение грузовой платформы 2 будет ограничено при соприкосновении пар упоров 24 и 25.
Подъем грузовой платформы 2 над основанием 1 происходит в обратном порядке при подаче под давлением рабочей жидкости по рукавам высокого давления от гидростанции в бесштоковые полости силовых гидроцилиндров 15.
Описанная конструктивно-технологическая схема обеспечивает заданную высоту подъема, высокую техническую и эксплуатационную надежность при простоте конструкции.
Формула изобретения
Подъемник, содержащий основание, грузовую платформу, расположенный между ними шарнирно-рычажный механизм, включающий по меньшей мере два шарнирно соединенных пересекающихся рычага, одни концы которых смонтированы в направляющих, закрепленных соответственно на платформе и на основании, с которыми связаны другие концы рычагов, и раздвижной привод в виде пары силовых гидроцилиндров, штоки которого посредством двуплечего рычага кинематически связаны с общей осью пересекающихся рычагов, причем основание первого силового гидроцилиндра шарнирно соединено с осью нижнего конца одного из рычагов, соединенного шарнирно с основанием, отличающийся тем, что основание второго силового гидроцилиндра шарнирно соединено с осью на нижнем конце другого рычага, смонтированного этим концом в упомянутой горизонтальной направляющей с возможностью перемещения основания второго гидроцилиндра.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 01.01.2006
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
|
