Патент на изобретение №2268212

(54) ПОДСТАВКА В ВИДЕ ПОДДОНА ДЛЯ ЕМКОСТИ ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ ЖИДКОСТЕЙ

(57) Реферат:

Изобретение относится к подставке в виде поддона для емкостей, служащих для хранения и транспортировки жидкостей. Указанные емкости имеют внутренний сосуд из пластмассы с закрываемым штуцером для наполнения и выпускным штуцером для присоединения заборного оборудования, а также внешний кожух из листов или решетки из металла. Подставка выполнена из металла и имеет днище, на которое опирается внутренний сосуд, а также установленные на опорной раме угловые и срединные опоры, к которым прикрепляется днище подставки и внешний кожух внутреннего сосуда. Угловые опоры подставки представляют собой изогнутые листовые профили, в которых прессованием выполнены направленные внутрь гофры для увеличения жесткости. Гофры проходят по всей высоте изогнутого листового профиля перпендикулярно к нижним или верхним опорным граням последнего. Изобретение обеспечивает повышенную грузоподъемность и большую стойкость при падении подставки, что ведет к увеличению надежности при транспортировке и снижению веса подставки. 3 ил.

Изобретение касается подставки в виде поддона для емкостей для хранения и транспортировки жидкостей, состоящих из внутреннего пластмассового сосуда с закрываемым штуцером для наполнения, выпускным штуцером для присоединения заборного оборудования, а также внешнего сосуда, представляющего собой конструкцию из листов или металлическую решетку, при этом подставка из металла имеет днище, на которое опирается внутренний сосуд, а также угловые и срединные опоры, установленные на опорной раме, на которых закрепляется днище подставки и внешний кожух внутреннего сосуда (US 6 202 844).

В основу изобретения положена задача повысить прочность конструкции подставки данного типа, выполненной в виде поддона и используемой предпочтительно в емкостях для транспортировки и хранения жидкостей.

Данная задача в подставке в форме поддона, в частности, для емкостей для транспортировки и хранения жидкостей, имеющих внутренний сосуд из пластмассы, с закрываемым штуцером для наполнения и выпускным штуцером для присоединения заборного оборудования, а также внешний кожух из листов или решетки из металла, причем подставка выполнена из металла и имеет днище, на которое опирается внутренний сосуд, а также установленные на опорной раме угловые и срединные опоры, к которым прикрепляется днище подставки и внешний кожух внутреннего сосуда, согласно изобретению решается тем, что угловые опоры подставки представляют собой изогнутые листовые профили, в которых прессованием выполнены направленные внутрь гофры для увеличения жесткости, проходящие по всей высоте изогнутого листового профиля перпендикулярно к нижним или верхним опорным граням последнего.

Конструкция подставки согласно изобретению отличается от известных конструкций, в основном применяемых для емкостей для хранения жидкостей, повышенной грузоподъемностью и большей стойкостью при падении, что ведет к увеличению надежности при транспортировке и обусловливает незначительный собственный вес конструкции.

Подставка согласно изобретению далее поясняется при помощи чертежей, на которых изображено:

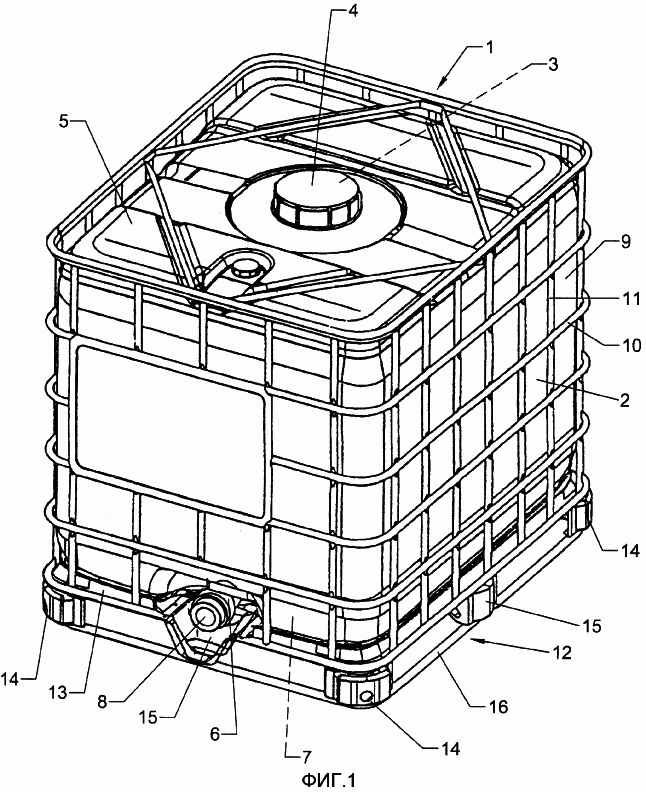

на фиг.1 – изображение в перспективе емкости для транспортировки и хранения жидкостей, оснащенной подставкой;

на фиг.2 – в перспективе вид с внешней стороны угловой опоры подставки;

на фиг.3 – в перспективе вид с внутренней стороны угловой опоры подставки.

Применяемая для однократной или многократной транспортировки или хранения жидкостей емкость 1 на фиг.1 в качестве основных конструктивных элементов имеет заменяемый, выполненный в форме параллелепипеда внутренний сосуд 2 из пластмассы, оборудованный закрываемым крышкой 4 штуцером 3 для наполнения, расположенным в верхнем основании 5, и выпускным штуцером 6 для присоединения заборного оборудования 8, расположенным в области нижнего основания 7; внешний кожух 9, выполненный в виде решетки из пересекающихся вертикальных и горизонтальных металлических прутков 10, 11, а также подставку 12, выполненную в виде поддона, с длиной и шириной, определяемой европейскими нормами.

В другом варианте выполнения емкости для транспортировки и хранения жидкостей внешний кожух может быть выполнен из металлических листов.

Подставка 12 емкости 1 для транспортировки и хранения жидкостей имеет днище 13, на которое опирается внутренний сосуд 2, а также угловые или срединные опоры 14, 15, установленные на опорной раме 16, к которым прикрепляется днище 13 и внешний кожух 9 внутреннего сосуда 2.

В изогнутом листовом профиле 17 угловой опоры 14 подставки 12 напрессованы направленные внутрь гофры 18 для увеличения жесткости, которые проходят по всей высоте 21 изогнутого листового профиля 17, перпендикулярно к нижней и верхней опорной грани 19, 20 изогнутого листового профиля 17.

Обеспеченное гофрами 18 в изогнутом листовом профиле 17 боковой опоры 14 увеличение грузоподъемности и стойкости при падении подставки 12 позволяет уменьшить толщину листа изогнутого листового профиля 17 угловой опоры 14, что ведет к снижению собственного веса подставки и уменьшению веса пустой емкости 1 для транспортировки и хранения жидкостей.

Формула изобретения

Подставка (12) в форме поддона, в частности для емкостей (1) для транспортировки и хранения жидкостей, имеющих внутренний сосуд (2) из пластмассы с закрываемым штуцером (3) для наполнения и выпускным штуцером (6) для присоединения заборного оборудования (8), а также внешний кожух (9) из листов или решетки из металла, причем подставка (12) выполнена из металла и имеет днище (13), на которое опирается внутренний сосуд (2), а также установленные на опорной раме (16) угловые и срединные опоры (14, 15), к которым прикрепляется днище (13) подставки (12) и внешний кожух (9) внутреннего сосуда (2), отличающаяся тем, что угловые (14) опоры подставки (12) представляют собой изогнутые листовые профили (17), в которых прессованием выполнены направленные внутрь гофры (18) для увеличения жесткости, проходящие по всей высоте (21) изогнутого листового профиля (17) перпендикулярно к нижним или верхним опорным граням (19, 20) последнего.
