Патент на изобретение №2268199

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2268199 (13) C2
(51) МПК

B64C29/04 (2006.01)
B64C11/48 (2006.01)
B64C23/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 12.01.2011 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2004100201/11, 06.01.2004

(24) Дата начала отсчета срока действия патента:

06.01.2004

(43) Дата публикации заявки: 20.06.2005

(45) Опубликовано: 20.01.2006

(56) Список документов, цитированных в отчете о
поиске:
GB 23471 А, 07.08.1914. GB 915515 А, 16.01.1963. GB 759972 А, 24.10.1956. SU 36983 А, 31.05.1934.

Адрес для переписки:

54040, г. Николаев, ул. Крылова, 54, кв.229, Л.П.Петренко

(72) Автор(ы):

Петренко Лев Петрович (UA)

(73) Патентообладатель(и):

Петренко Лев Петрович (UA)

(54) СПОСОБ ФОРМИРОВАНИЯ ПОДЪЕМНОЙ СИЛЫ

(57) Реферат:

Изобретение относится к машиностроению и касается технологии формирования подъемной силы в воздушной среде для подъема и перемещения различных грузов. Способ формирования подъемной силы заключается в том, что две соосные выпуклые поверхности формируют с регулярно последовательными ребрами, ориентированными на них по спирали с противоположной ориентацией. Обе поверхности вращают в противоположных направлениях, что компенсирует обратный момент вращения каждой поверхности. Вращение поверхностей с ребрами создает радиально ориентированный поток в воздушной среде и пониженное давление над этими поверхностями, что приводит к перепаду давления и формированию подъемной силы. Технический результат реализации изобретения заключается в повышении эффективности создания подъемной силы устройств для подъема и перемещения различных грузов в воздушной среде. 3 ил.

Изобретение относится к технологии формирования подъемной силы и может быть использовано при построении различных устройств для подъема и перемещения различных грузов в воздушной среде.

Известен способ формирования подъемной силы, согласно которому над поверхностью, например в вертолете, формируют воздушный поток путем вращения поверхностей (см. «Моделист-конструктор» №1, 2004, с.21) (прототип).

Недостатком известного прототипа является низкий коэффициент полезного действия (к.п.д.), поскольку для формирования подъемной силы поверхность вращения контактирует с избыточным объемом воздушной среды, который определяется толщиной дискретных элементов поверхностей вращения, в результате чего сформированный воздушный поток под поверхностью вращения не работает на увеличение подъемной силы, следовательно, он бесполезный в известной технологической операции формирования подъемной силы, в связи с чем необходимо ее видоизменить. Учитывая, что подъемная сила возникает при разности давления воздуха над и под поверхностью, с одной стороны, за счет разных линейных скоростей движения воздушных потоков, с другой стороны, за счет уменьшения воздушного давления непосредственно за вертикальной плоскостью, которая находится в движении или вращении.

Технологическим результатом предложенного изобретения является повышение к.п.д. известного способа; в частности, воздушный поток над поверхностью формируют в радиальном направлении путем вращения выпуклой поверхности в виде соосно расположенных и регулярно последовательных ребер, которые ориентируют на поверхности по спирали, при этом выпуклую поверхность с ребрами выполняют в виде двух соосных составных частей с противоположной ориентацией спиралевидных ребер и противоположным вращением.

Указанный технологический результат достигается следующим способом.

Способ формирования подъемной силы, заключающийся в том, что две соосные выпуклые поверхности формируют с регулярно последовательными ребрами, ориентированными на них по спирали с противоположной ориентацией, при этом обе поверхности вращают в противоположных направлениях.

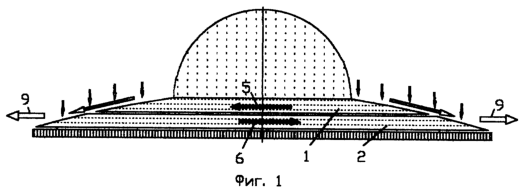

На фиг.1-3 изображено устройство, которое реализует предложенный способ.

Устройство содержит соосно расположенные выпуклые поверхности вращения 1 и 2 с ребрами 3 и 4, которые расположены по спирали и ориентированы в разные стороны.

Работа устройства заключается в следующем.

При вращении 5 и 6 двух выпуклых поверхностей 1 и 2 ребра 3 и 4 формируют воздушный поток 9, который ориентирован в радиальном направлении. На фиг.3 изображен принцип формирования разности давления. При смещении 7 каждого ребра 3 и 4 при вращении 5 и 6 в позицию 8 над выпуклой поверхностью 1 и 2 формируется пониженное давление 10 воздушной среды за счет вращательного смещения 7 спиралевидного ребра 3, 4, при этом под поверхностями 1 и 2 давление 11 воздушной среды при их вращении не меняется, в результате чего возникает подъемная сила. Вращение 5 и 6 двух поверхностей позволяет компенсировать обратный момент вращения каждой поверхности.

Использование изобретения позволяет существенно упростить конструкцию устройства, которое формирует силу перемещения.

Формула изобретения

Способ формирования подъемной силы, заключающийся в том, что две соосные выпуклые поверхности формируют с регулярно последовательными ребрами, ориентированными на них по спирали с противоположной ориентацией, при этом обе поверхности вращают в противоположных направлениях.
